Кріохірургічний апарат

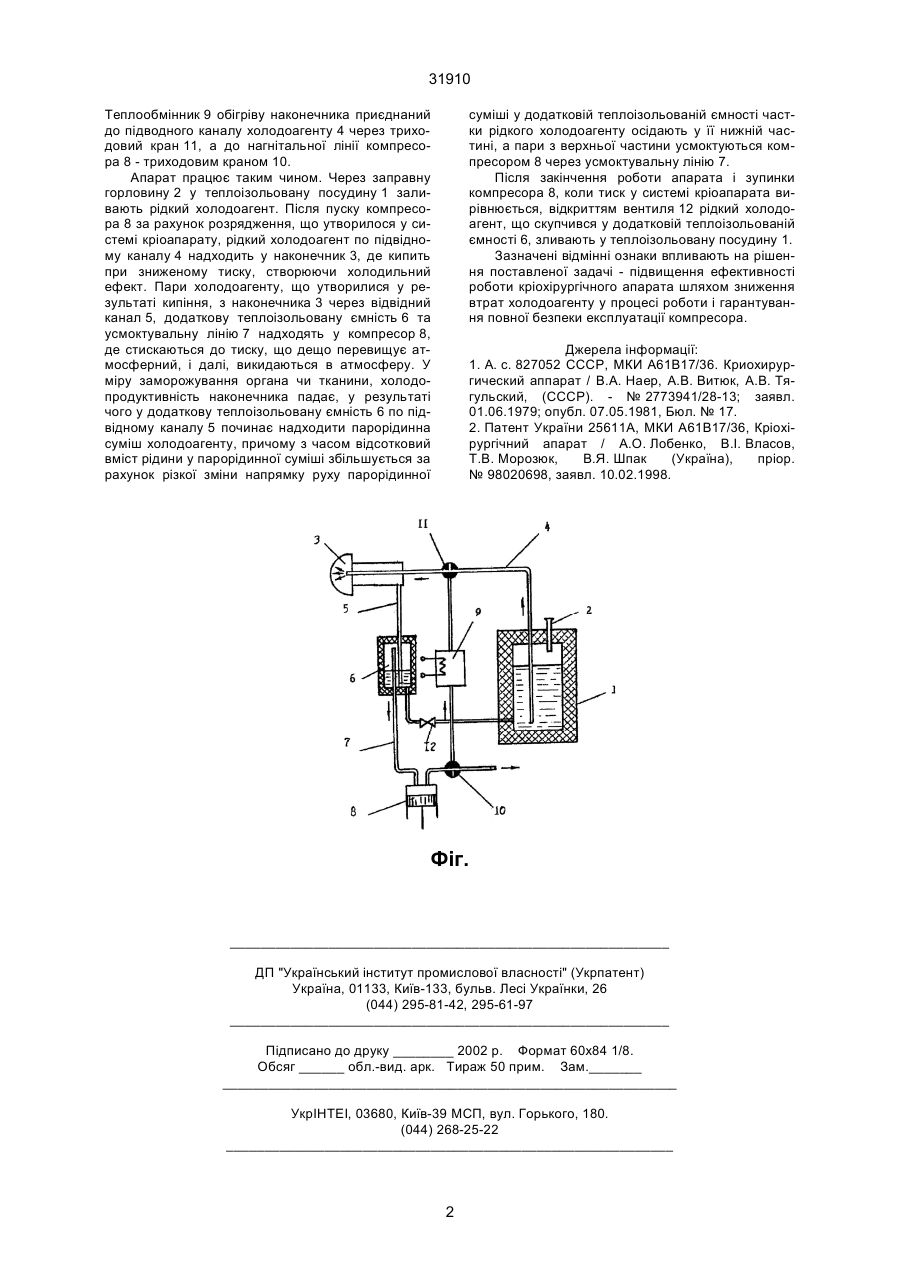

Кріохірургічний апарат, який містить теплоізольовану посудину, заправну горловину для рідкого холодоагента, клапан, наконечник, підвідний та відвідний канали холодоагента, теплообмінник обігріву наконечника, компресор, який відрізняється тим, що апарат оснащено додатковим теплообмінником з нагрівальним елементом, приєднаним жорсткою ділянкою відвідного каналу до наконечника та еластичною ділянкою відвідного каналу до усмоктувальної лінії компресора. (19) (21) 98116110 (22) 19.11.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Лобенко Анатолій Олександрович, Власов Володимир Іванович, Морозюк Тетяна Владиленівна, Міщенко Василь Васильович (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ МОРСЬКОЇ МЕДИЦИНИ 31910 Теплообмінник 9 обігріву наконечника приєднаний до підводного каналу холодоагенту 4 через триходовий кран 11, а до нагнітальної лінії компресора 8 - триходовим краном 10. Апарат працює таким чином. Через заправну горловину 2 у теплоізольовану посудину 1 заливають рідкий холодоагент. Після пуску компресора 8 за рахунок розрядження, що утворилося у системі кріоапарату, рідкий холодоагент по підвідному каналу 4 надходить у наконечник 3, де кипить при зниженому тиску, створюючи холодильний ефект. Пари холодоагенту, що утворилися у результаті кипіння, з наконечника 3 через відвідний канал 5, додаткову теплоізольовану ємність 6 та усмоктувальну лінію 7 надходять у компресор 8, де стискаються до тиску, що дещо перевищує атмосферний, і далі, викидаються в атмосферу. У міру заморожування органа чи тканини, холодопродуктивність наконечника падає, у результаті чого у додаткову теплоізольовану ємність 6 по підвідному каналу 5 починає надходити парорідинна суміш холодоагенту, причому з часом відсотковий вміст рідини у парорідинної суміші збільшується за рахунок різкої зміни напрямку руху парорідинної суміші у додатковій теплоізольованій ємності частки рідкого холодоагенту осідають у її нижній частині, а пари з верхньої частини усмоктуються компресором 8 через усмоктувальну лінію 7. Після закінчення роботи апарата і зупинки компресора 8, коли тиск у системі кріоапарата вирівнюється, відкриттям вентиля 12 рідкий холодоагент, що скупчився у додатковій теплоізольованій ємності 6, зливають у теплоізольовану посудину 1. Зазначені відмінні ознаки впливають на рішення поставленої задачі - підвищення ефективності роботи кріохірургічного апарата шляхом зниження втрат холодоагенту у процесі роботи і гарантування повної безпеки експлуатації компресора. Джерела інформації: 1. А. с. 827052 СССР, МКИ А61В17/36. Криохирургический аппарат / В.А. Наер, А.В. Витюк, А.В. Тягульский, (СССР). - № 2773941/28-13; заявл. 01.06.1979; опубл. 07.05.1981, Бюл. № 17. 2. Патент України 25611А, МКИ А61В17/36, Кріохірургічний апарат / А.О. Лобенко, В.І. Власов, Т.В. Морозюк, В.Я. Шпак (Україна), пріор. № 98020698, заявл. 10.02.1998. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
