Млин мокрого напівсамоподрібнення

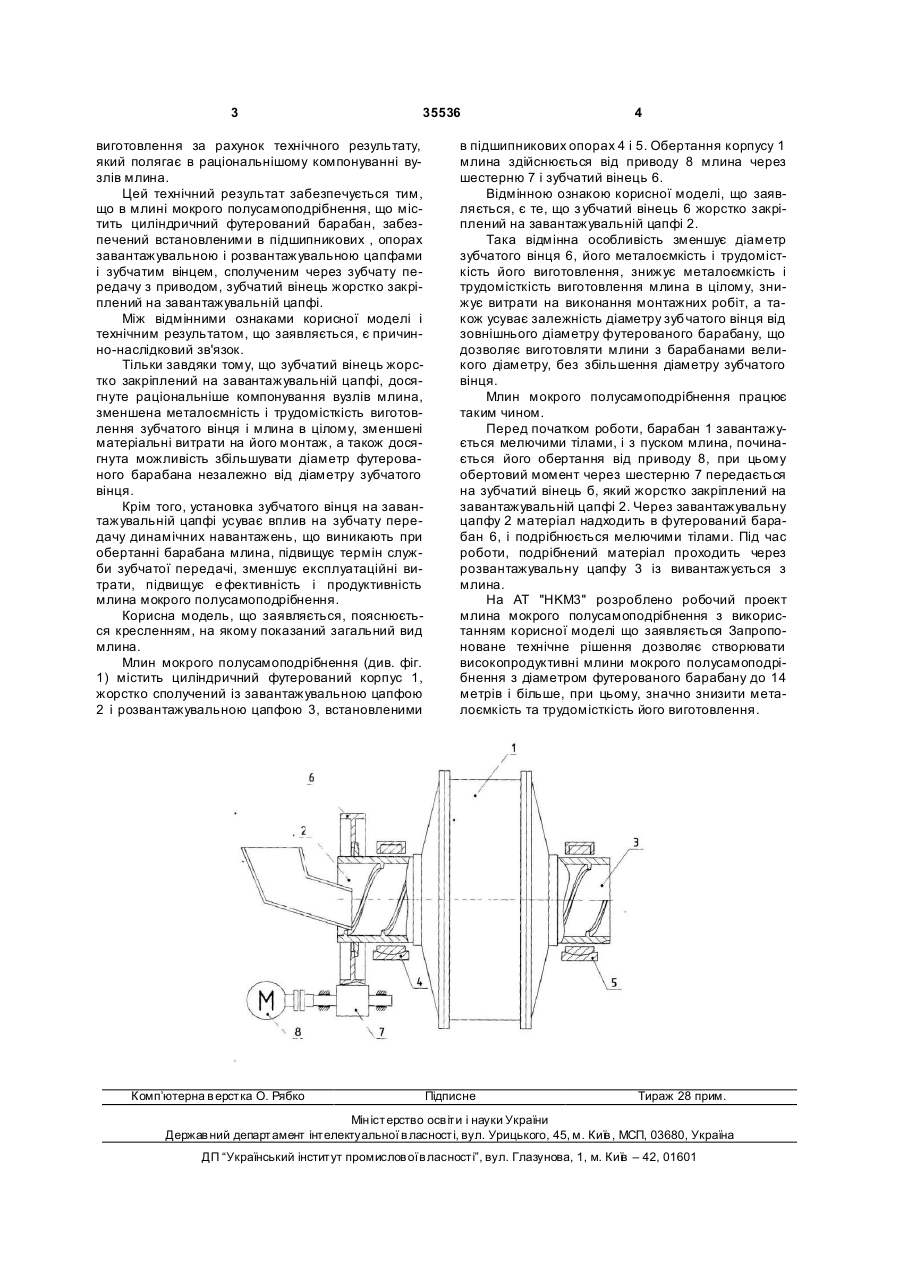

Млин мокрого напівсамоподрібнення, що містить циліндричний футерований барабан, оснащений встановленими в підшипникових опорах завантажувальною і розвантажувальною цапфами і зубчастим вінцем, сполученим через зубчасту передачу з приводом, який відрізняється тим, що зубчастий вінець жорстко закріплений на завантажувальній цапфі. (19) (21) u200804696 (22) 11.04.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) СУКОВ ГЕНАДІЙ СЕРГІЙОВИЧ, UA, РИБАЛКО СЕРГІЙ ВІТАЛІЙОВИЧ, U A, ДЗЕРЖИНСЬКИЙ ВІТАЛІЙ ОЛЕКСАНДРОВИЧ, U A, ТОКАРЄВ ОЛЕКСАНДР ОЛЕКСІЙОВИЧ, UA, МАРТИНЕНКОВ СЕРГІЙ ЛЕОНІДОВИЧ, UA, УДОВЕНКО СЕРГІЙ ОЛЕКСАНДРОВИЧ, U A 3 35536 виготовлення за рахунок технічного результату, який полягає в раціональнішому компонуванні вузлів млина. Цей технічний результат забезпечується тим, що в млині мокрого полусамоподрібнення, що містить циліндричний футерований барабан, забезпечений встановленими в підшипникових , опорах завантажувальною і розвантажувальною цапфами і зубчатим вінцем, сполученим через зубчату передачу з приводом, зубчатий вінець жорстко закріплений на завантажувальній цапфі. Між відмінними ознаками корисної моделі і технічним результатом, що заявляється, є причинно-наслідковий зв'язок. Тільки завдяки тому, що зубчатий вінець жорстко закріплений на завантажувальній цапфі, досягнуте раціональніше компонування вузлів млина, зменшена металоємність і трудомісткість виготовлення зубчатого вінця і млина в цілому, зменшені матеріальні витрати на його монтаж, а також досягнута можливість збільшувати діаметр футерованого барабана незалежно від діаметру зубчатого вінця. Крім того, установка зубчатого вінця на завантажувальній цапфі усуває вплив на зубчату передачу динамічних навантажень, що виникають при обертанні барабана млина, підвищує термін служби зубчатої передачі, зменшує експлуатаційні витрати, підвищує е фективність і продуктивність млина мокрого полусамоподрібнення. Корисна модель, що заявляється, пояснюється кресленням, на якому показаний загальний вид млина. Млин мокрого полусамоподрібнення (див. фіг. 1) містить циліндричний футерований корпус 1, жорстко сполучений із завантажувальною цапфою 2 і розвантажувальною цапфою 3, встановленими Комп’ютерна в ерстка О. Рябко 4 в підшипникових опорах 4 і 5. Обертання корпусу 1 млина здійснюється від приводу 8 млина через шестерню 7 і зубчатий вінець 6. Відмінною ознакою корисної моделі, що заявляється, є те, що з убчатий вінець 6 жорстко закріплений на завантажувальній цапфі 2. Така відмінна особливість зменшує діаметр зубчатого вінця 6, його металоємкість і трудомісткість його виготовлення, знижує металоємкість і трудомісткість виготовлення млина в цілому, знижує витрати на виконання монтажних робіт, а також усуває залежність діаметру зубчатого вінця від зовнішнього діаметру футерованого барабану, що дозволяє виготовляти млини з барабанами великого діаметру, без збільшення діаметру зубчатого вінця. Млин мокрого полусамоподрібнення працює таким чином. Перед початком роботи, барабан 1 завантажується мелючими тілами, і з пуском млина, починається його обертання від приводу 8, при цьому обертовий момент через шестерню 7 передається на зубчатий вінець б, який жорстко закріплений на завантажувальній цапфі 2. Через завантажувальну цапфу 2 матеріал надходить в футерований барабан 6, і подрібнюється мелючими тілами. Під час роботи, подрібнений матеріал проходить через розвантажувальну цапфу 3 із вивантажується з млина. На AT "HKM3" розроблено робочий проект млина мокрого полусамоподрібнення з використанням корисної моделі що заявляється Запропоноване технічне рішення дозволяє створювати високопродуктивні млини мокрого полусамоподрібнення з діаметром футерованого барабану до 14 метрів і більше, при цьому, значно знизити металоємкість та трудомісткість його виготовлення. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
