Пристрій для аналого-цифрового перетворення

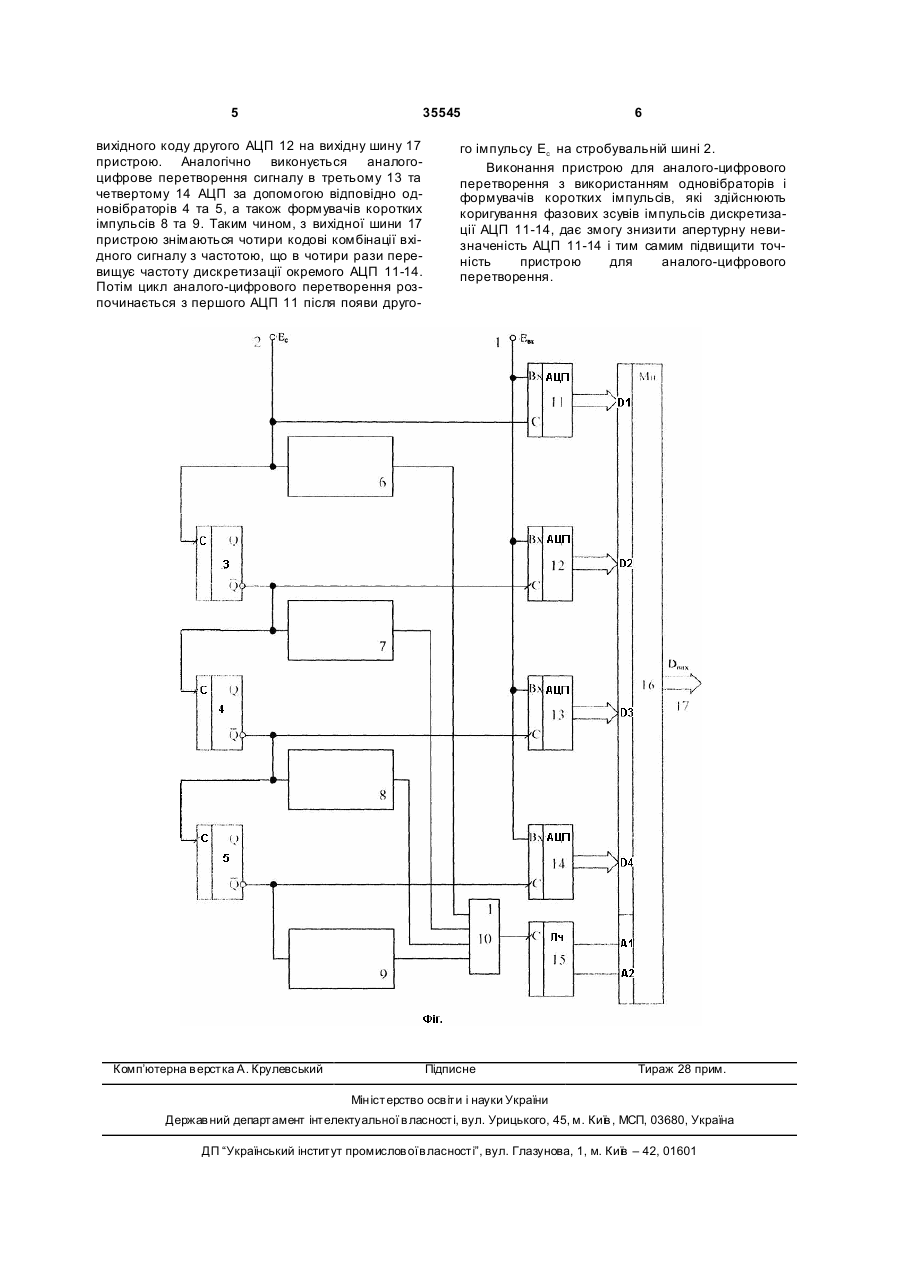

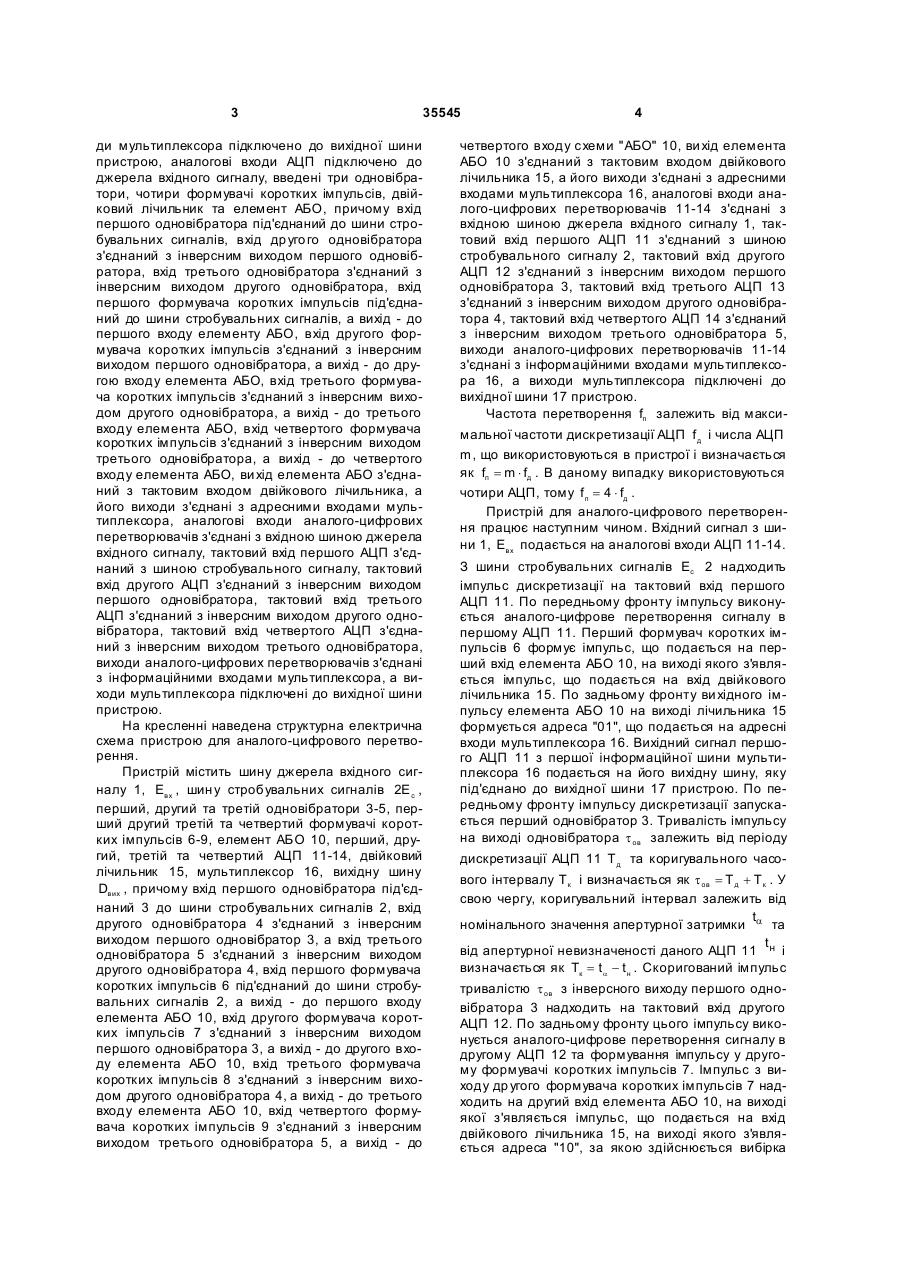

Пристрій для аналого-цифрового перетворення, що містить чотири аналого-цифрові перетворювачі, ви ходи яких під'єднано до інформаційних входів мультиплексора, а виходи мультиплексора підключено до вихідної шини пристрою, аналогові входи першого аналого-цифрового перетворювача підключено до джерела вхідного сигналу, який відрізняє ться тим, що в нього введено три одновібратори, чотири формувачі коротких імпульсів, двійковий лічильник та елемент АБО, причому вхід першого одновібратора під'єднаний до шини стробувальних сигналів, вхід др уго го одновібратора з'єднаний з інверсним виходом першого одновібратора, вхід третього одновібратора з'єднаний з інверсним виходом другого одновібратора, вхід першого формувача коротких імпульсів під'єднаний до шини стробувальних сигналів, а вихід - до першого входу елемента АБО, вхід другого фор U 2 (19) 1 3 35545 ди мультиплексора підключено до вихідної шини пристрою, аналогові входи АЦП підключено до джерела вхідного сигналу, введені три одновібратори, чотири формувачі коротких імпульсів, двійковий лічильник та елемент АБО, причому вхід першого одновібратора під'єднаний до шини стробувальних сигналів, вхід др уго го одновібратора з'єднаний з інверсним виходом першого одновібратора, вхід третього одновібратора з'єднаний з інверсним виходом другого одновібратора, вхід першого формувача коротких імпульсів під'єднаний до шини стробувальних сигналів, а вихід - до першого входу елементу АБО, вхід другого формувача коротких імпульсів з'єднаний з інверсним виходом першого одновібратора, а вихід - до другою входу елемента АБО, вхід третього формувача коротких імпульсів з'єднаний з інверсним виходом другого одновібратора, а вихід - до третього входу елемента АБО, вхід четвертого формувача коротких імпульсів з'єднаний з інверсним виходом третього одновібратора, а вихід - до четвертого входу елемента АБО, ви хід елемента АБО з'єднаний з тактовим входом двійкового лічильника, а його виходи з'єднані з адресними входами мультиплексора, аналогові входи аналого-цифрових перетворювачів з'єднані з вхідною шиною джерела вхідного сигналу, тактовий вхід першого АЦП з'єднаний з шиною стробувального сигналу, тактовий вхід другого АЦП з'єднаний з інверсним виходом першого одновібратора, тактовий вхід третього АЦП з'єднаний з інверсним виходом другого одновібратора, тактовий вхід четвертого АЦП з'єднаний з інверсним виходом третього одновібратора, виходи аналого-цифрових перетворювачів з'єднані з інформаційними входами мультиплексора, а виходи мультиплексора підключені до вихідної шини пристрою. На кресленні наведена структурна електрична схема пристрою для аналого-цифрового перетворення. Пристрій містить шину джерела вхідного сигналу 1, Eвх , шин у стробувальних сигналів 2Е с , перший, другий та третій одновібратори 3-5, перший другий третій та четвертий формувачі коротких імпульсів 6-9, елемент АБО 10, перший, другий, третій та четвертий АЦП 11-14, двійковий лічильник 15, мультиплексор 16, вихідну шину Dвих , причому вхід першого одновібратора під'єднаний 3 до шини стробувальних сигналів 2, вхід другого одновібратора 4 з'єднаний з інверсним виходом першого одновібратор 3, а вхід третього одновібратора 5 з'єднаний з інверсним виходом другого одновібратора 4, вхід першого формувача коротких імпульсів 6 під'єднаний до шини стробувальних сигналів 2, а вихід - до першого входу елемента АБО 10, вхід другого формувача коротких імпульсів 7 з'єднаний з інверсним виходом першого одновібратора 3, а вихід - до другого входу елемента АБО 10, вхід третього формувача коротких імпульсів 8 з'єднаний з інверсним виходом другого одновібратора 4, а вихід - до третього входу елемента АБО 10, вхід четвертого формувача коротких імпульсів 9 з'єднаний з інверсним виходом третього одновібратора 5, а вихід - до 4 четвертого входу схеми "АБО" 10, ви хід елемента АБО 10 з'єднаний з тактовим входом двійкового лічильника 15, а його виходи з'єднані з адресними входами мультиплексора 16, аналогові входи аналого-цифрових перетворювачів 11-14 з'єднані з вхідною шиною джерела вхідного сигналу 1, тактовий вхід першого АЦП 11 з'єднаний з шиною стробувального сигналу 2, тактовий вхід другого АЦП 12 з'єднаний з інверсним виходом першого одновібратора 3, тактовий вхід третього АЦП 13 з'єднаний з інверсним виходом другого одновібратора 4, тактовий вхід четвертого АЦП 14 з'єднаний з інверсним виходом третього одновібратора 5, виходи аналого-цифрових перетворювачів 11-14 з'єднані з інформаційними входами мультиплексора 16, а виходи мультиплексора підключені до вихідної шини 17 пристрою. Частота перетворення fп залежить від максимальної частоти дискретизації АЦП f д і числа АЦП m, що використовуються в пристрої і визначається як fп = m × fд . В даному випадку використовуються чотири АЦП, тому f п = 4 × fд . Пристрій для аналого-цифрового перетворення працює наступним чином. Вхідний сигнал з шини 1, Eвх подається на аналогові входи АЦП 11-14. З шини стробувальних сигналів Ес 2 надходить імпульс дискретизації на тактовий вхід першого АЦП 11. По передньому фронту імпульсу виконується аналого-цифрове перетворення сигналу в першому АЦП 11. Перший формувач коротких імпульсів 6 формує імпульс, що подається на перший вхід елемента АБО 10, на виході якого з'являється імпульс, що подається на вхід двійкового лічильника 15. По задньому фронту ви хідного імпульсу елемента АБО 10 на виході лічильника 15 формується адреса "01", що подається на адресні входи мультиплексора 16. Вихідний сигнал першого АЦП 11 з першої інформаційної шини мультиплексора 16 подається на його вихідну шину, яку під'єднано до вихідної шини 17 пристрою. По передньому фронту імпульсу дискретизації запускається перший одновібратор 3. Тривалість імпульсу на виході одновібратора t ов залежить від періоду дискретизації АЦП 11 Т д та коригувального часового інтервалу Т к і визначається як t ов = Т д + Т к . У свою чергу, коригувальний інтервал залежить від t номінального значення апертурної затримки a та t від апертурної невизначеності даного АЦП 11 н і визначається як Tк = t a - t н . Скоригований імпульс тривалістю t ов з інверсного виходу першого одновібратора 3 надходить на тактовий вхід другого АЦП 12. По задньому фронту цього імпульсу виконується аналого-цифрове перетворення сигналу в другому АЦП 12 та формування імпульсу у другому формувачі коротких імпульсів 7. Імпульс з виходу др угого формувача коротких імпульсів 7 надходить на другий вхід елемента АБО 10, на виході якої з'являється імпульс, що подається на вхід двійкового лічильника 15, на виході якого з'являється адреса "10", за якою здійснюється вибірка 5 35545 вихідного коду другого АЦП 12 на вихідну шину 17 пристрою. Аналогічно виконується аналогоцифрове перетворення сигналу в третьому 13 та четвертому 14 АЦП за допомогою відповідно одновібраторів 4 та 5, а також формувачів коротких імпульсів 8 та 9. Таким чином, з вихідної шини 17 пристрою знімаються чотири кодові комбінації вхідного сигналу з частотою, що в чотири рази перевищує частоту дискретизації окремого АЦП 11-14. Потім цикл аналого-цифрового перетворення розпочинається з першого АЦП 11 після появи друго Комп’ютерна в ерстка А. Крулевський 6 го імпульсу Ес на стробувальній шині 2. Виконання пристрою для аналого-цифрового перетворення з використанням одновібраторів і формувачів коротких імпульсів, які здійснюють коригування фазових зсувів імпульсів дискретизації АЦП 11-14, дає змогу знизити апертурну невизначеність АЦП 11-14 і тим самим підвищити точність пристрою для аналого-цифрового перетворення. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
