Плакована корозійностійка сталь

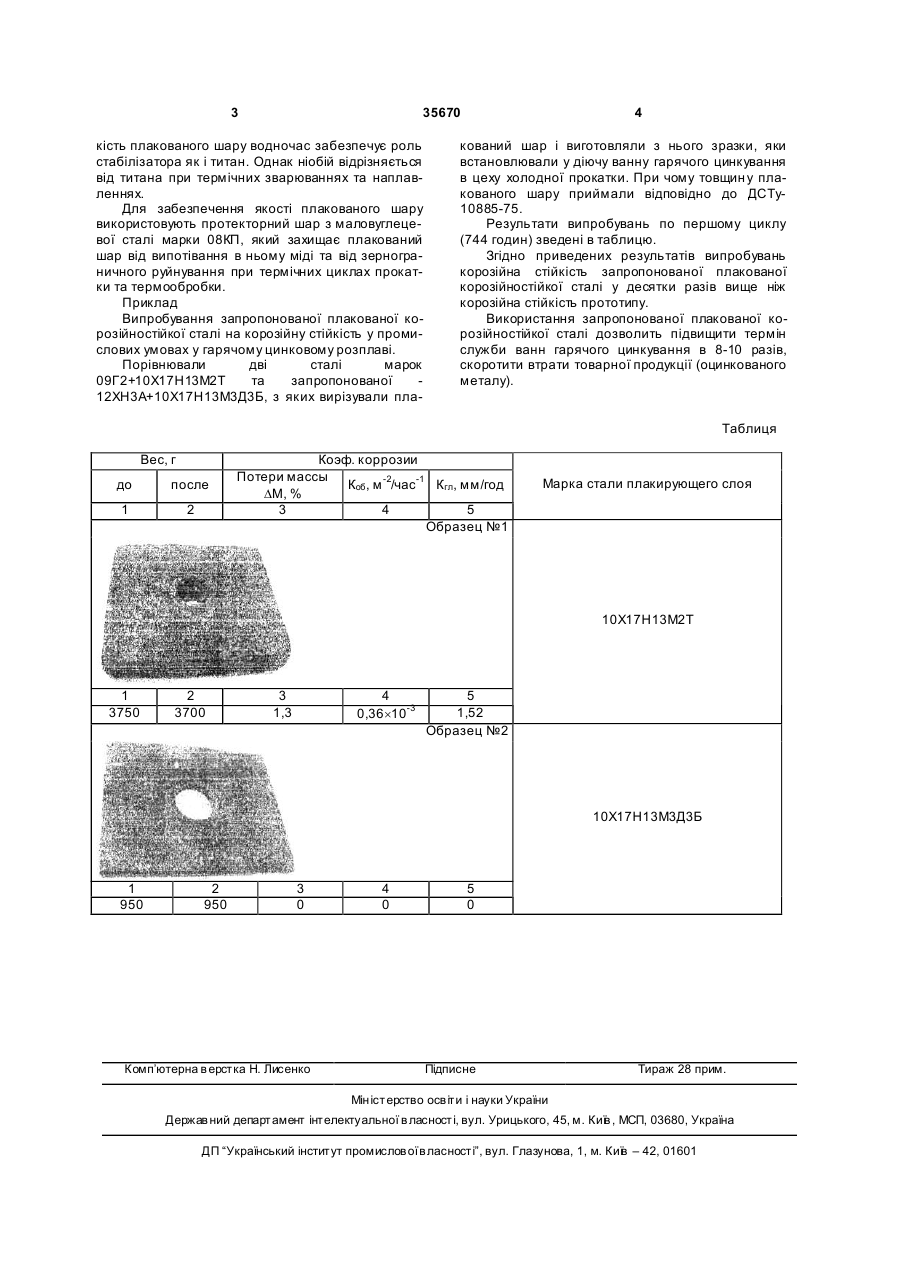

Плакована корозійностійка сталь, що містить основний шар з конструкційної сталі, плакуючий шар з корозійностійкої сталі, яка відрізняється тим, що як конструкційну сталь використовують сталь марки 12ХН3А, а як плакуючий шар використовують сталь марки 10Х17Н13М3Д3Б, при цьому плакуючий шар додатково містить протекторний шар з маловуглецевої сталі марки 08КП, товщина якого складає до 2 % від загальної товщини плакованого шару. (19) (21) u200806776 (22) 19.05.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) МАТВІЄНКОВ СЕРГІЙ АН АТОЛІЙОВИЧ, U A, ПОПОВ АН АТОЛІЙ ВАСИЛЬОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМЕНІ ІЛЛІЧА", U A 3 35670 кість плакованого шару водночас забезпечує роль стабілізатора як і титан. Однак ніобій відрізняється від титана при термічних зварюваннях та наплавленнях. Для забезпечення якості плакованого шару використовують протекторний шар з маловуглецевої сталі марки 08КП, який захищає плакований шар від випотівання в ньому міді та від зернограничного руйнування при термічних циклах прокатки та термообробки. Приклад Випробування запропонованої плакованої корозійностійкої сталі на корозійну стійкість у промислових умовах у гарячому цинковому розплаві. Порівнювали дві сталі марок 09Г2+10Х17Н13М2Т та запропонованої 12ХН3А+10Х17Н13М3Д3Б, з яких вирізували пла 4 кований шар і виготовляли з нього зразки, яки встановлювали у діючу ванну гарячого цинкування в цеху холодної прокатки. При чому товщин у плакованого шару приймали відповідно до ДСТу10885-75. Результати випробувань по першому циклу (744 годин) зведені в таблицю. Згідно приведених результатів випробувань корозійна стійкість запропонованої плакованої корозійностійкої сталі у десятки разів вище ніж корозійна стійкість прототипу. Використання запропонованої плакованої корозійностійкої сталі дозволить підвищити термін служби ванн гарячого цинкування в 8-10 разів, скоротити втрати товарної продукції (оцинкованого металу). Таблиця Вес, г до после 1 2 Коэф. коррозии Потери массы Коб , м -2/час-1 Кгл, мм/год DМ, % 3 4 5 Образец №1 Марка стали плакирующего слоя 10Х17Н13М2Т 1 3750 2 3700 3 1,3 4 0,36´10-3 5 1,52 Образец №2 10Х17Н13М3Д3Б 1 950 2 950 3 0 Комп’ютерна в ерстка Н. Лисенко 4 0 5 0 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
