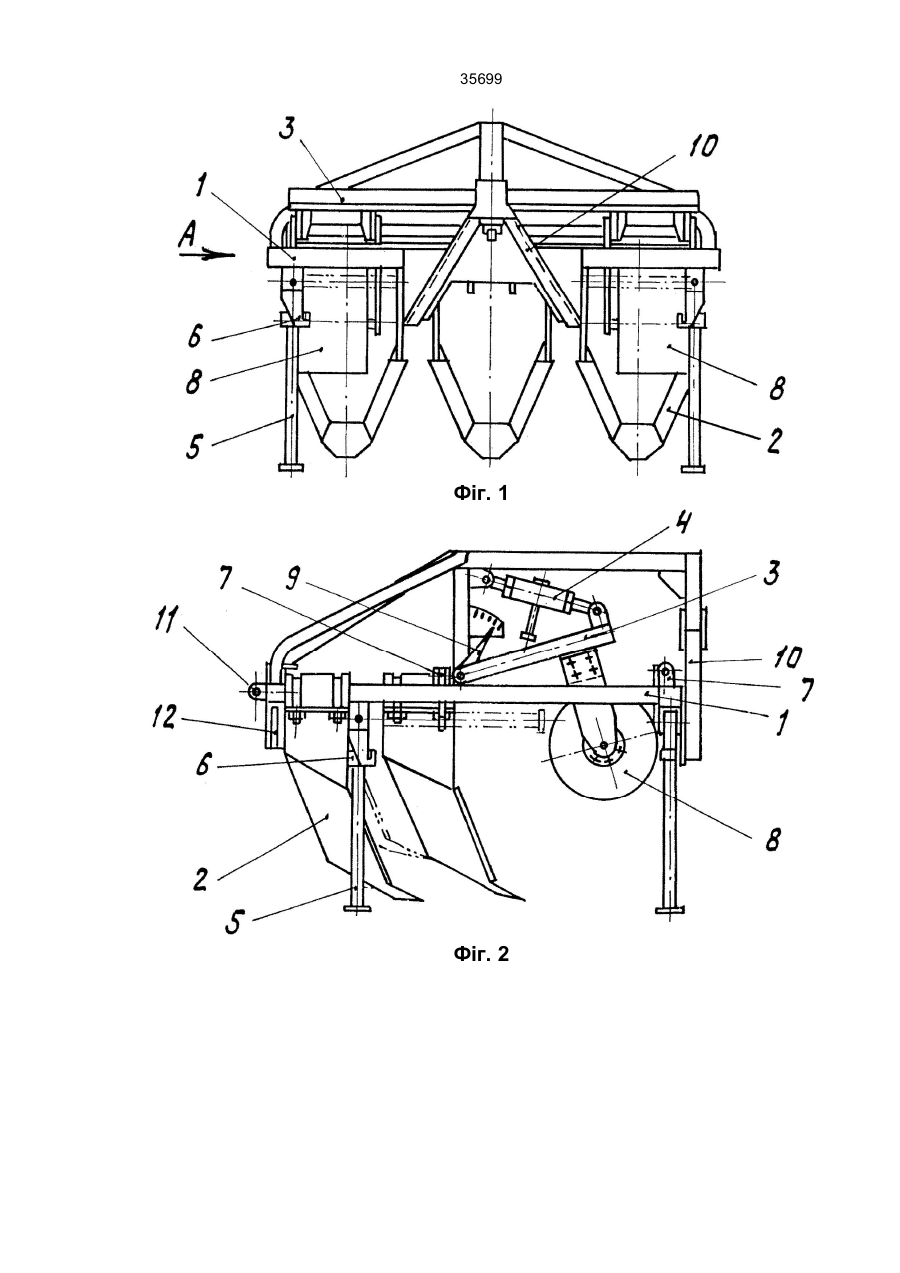

Плуг чизельний навісний

35699 Винахід відноситься до сільськогосподарського машинобудування, зокрема до плугів чизельних для глибокого рихлення грунту без обороту пласта. Відомий розпушувач грунту, що складається із рами з закріпленими на ній лемешами та опорними котками (А.с. СРСР № 704488, кл. А01В13/16, опубл. БИ № 47; 1979). До недоліків відомого пристрою відноситься складність регулювання вибраної глибини оранки. Найбільш близьким за технічною суттю є плуг чизельний навісний, що складається із тягової рами, на якій закріплені лемеші та опорні котки, які розташовані поперед лемешів і мають по гвинтовому механізму на кожний із них (див.: Гапоненко В.С., Вайпюк Д.Г. Сільськогосподарські машини. – К.: Урожай, 1993. - С. 25). Недоліком пристрою є складність регулювання на потрібну глибину оранки, неможливість підвішування до плуга допоміжного сільськогосподарського знаряддя. Завданням винаходу є створення грунтообробного агрегату з розширеними технологічними можливостями, які дозволяють швидко настроїтися на необхідну глибину оранки, підвішувати до нього допоміжні сільськогосподарські знаряддя. Поставлене завдання вирішується за рахунок того, що плуг чизельний навісний, що складається із рами, з закріпленими на ній лемешами, опорних котків та тракторної начіпки, має допоміжну раму, на якій жорстко закріплені опорні котки та покажчик глибини оранки, при цьому тягова та допоміжна рами шарнірно з'єднані між собою регулюючою стяжкою, а в хвостовій частині тягової рами симетрично розташовані пристрої для закріплення допоміжного сільськогосподарського знаряддя (наприклад, дискової борони). Пристрій показано на фіг. 1 (вид спереду) та фіг. 2 (вид А фіг. 1). Плуг чизельний навісний складається з тягової рами 1 з закріпленими на ній лемешами 2, яка шарнірно з'єднана з допоміжною рамою 3, за допомогою регулюючої (гвинтової) стяжки 4, та стояками 5, кожен з яких має по два фіксатори: 6 (для вертикального положення) та 7 (для горизонтального). На допоміжній рамі 3 жорстко закріплені опорні котки 8 та покажчик глибини оранки 9. До тягової рами 1 кріпиться начіпка 10, а в хвостовій частині 11 симетрично виконані пристрої для кріплення допоміжного сільськогосподарського знаряддя. Кожний пристрій являє собою шарнірне з'єднання 11 з упором 12. Робота пристрою здійсняється таким чином. Після зачеплення трактором плуга за начіпку 10 плуг підіймається, стояки 5 переводять з вертикального положення в горизонтальне, використовуючи фіксатори 6 та 7. На початку оранки гвинтовою стяжкою 4 по покажчику глибини оранки 9 встановлюється потрібна глибина оранки. Плуг заглиблюється під час руху трактора. При цьому відбувається заглиблення лемешів 2 у грунт на задану глибину та опирання опорних котків 8 на грунт. Швидкість оранки до 12 км/год. Під час весняної оранки плугом чизельним на шарнірне з'єднання 11 з упором 12 підвішується дискова борона з регулюючим кутом оранки для розбивання грудочок та загортання поживних речовин. 35699 Фіг. 1 Фіг. 2
