Дисковий оборотний плуг
Текст

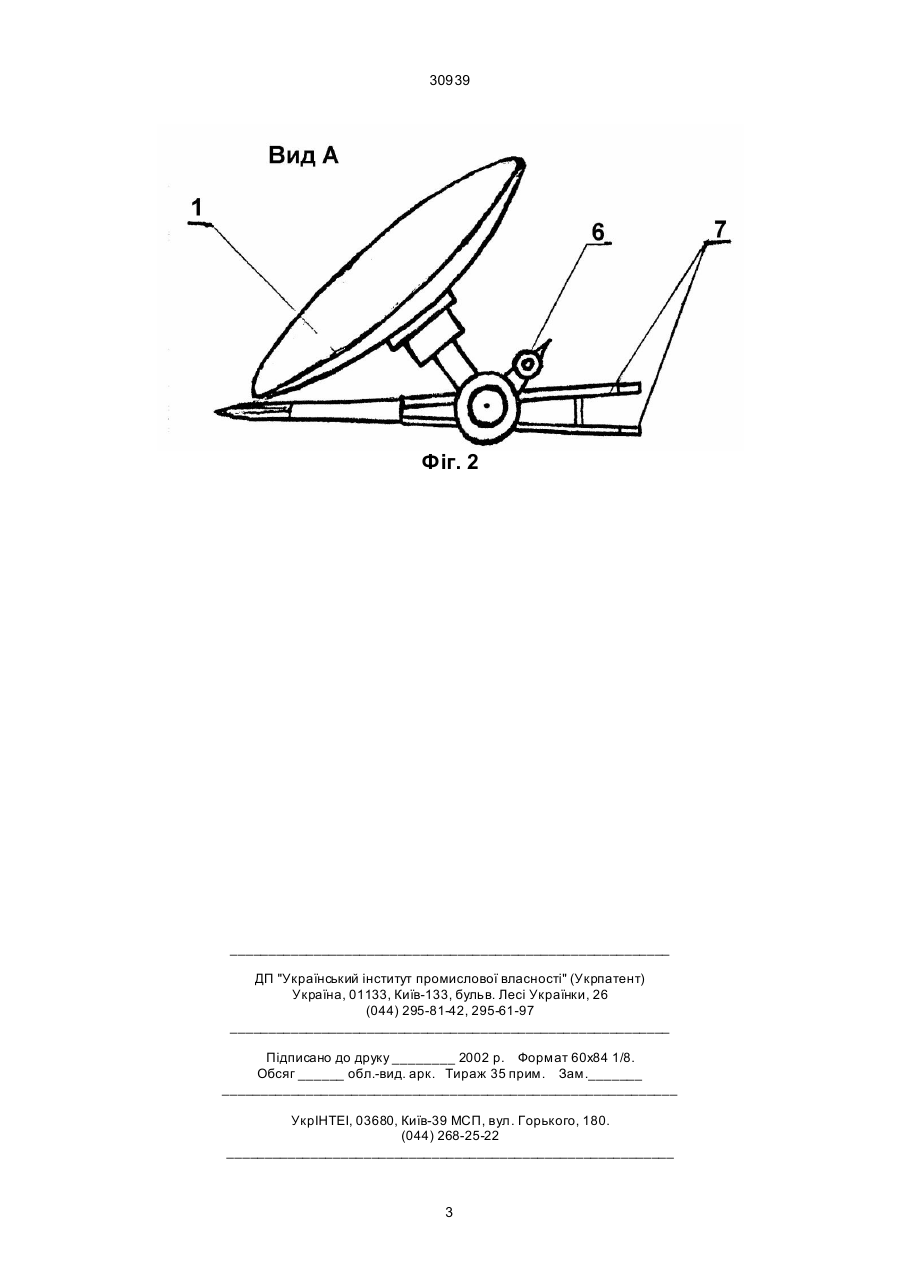

Дисковий оборотний плуг, який складається з випуклого сферичного диска, встановленого на осі підшипникового вузла, штанги, стійки, симетричної 30939 щині, а диск, обертаючись за рахунок опору грунту, своєю ріжучою частиною відтинає її по дузі і, діючи своєю увігнутою поверхнею, при обертанні подрібнює і перевертає орний шар. Площина ріжучої поверхні диска встановлюється під оптимальним кутом близько 41°-43° до напрямку руху за допомогою фіксатора на важелі 6. Ця ж площина за рахунок певного положення осі підшипникового вузла 2 постійно встановлена під кутом близько 73° до вертикалі стійки. Так виконується оранка з подрібнюванням та перевертанням скиби на один бік. В кінці поля перед зворотним ходом за допомогою поворотного фіксувального важеля 6 диск повертають навколо стійки 5 разом з підшипнико вим вузлом 2 та штангою на шарнірі 4 на кут близько 85°-90° через передню або на кут близько 262°-270° через задню до напрямку дії сторону і фіксують у цьому симетричному до попереднього положенні фіксувальним пристроєм важеля 6. (фіг. 2). В такому положенні сферичний диск виконує відрізання та подрібнення скиби з перевертанням її ліворуч до напрямку руху. При цьому симетрична польова дошка компенсує бічне зусилля диска реакцією своєї правої частини об стінку борозни, а лівобічна частина симетричної польової дошки діє як клин, розпушуючи нижній підорний гребінь борозни. Фіг. 1 2 30939 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk turnwrest plough
Автори англійськоюTrehub Mykola Ilarionovych
Назва патенту російськоюДисковый оборотный плуг
Автори російськоюТрегуб Николай Илларионович
МПК / Мітки
МПК: A01B 13/00, A01B 5/00
Мітки: дисковий, плуг, оборотний
