Плуг для рівної ріллі

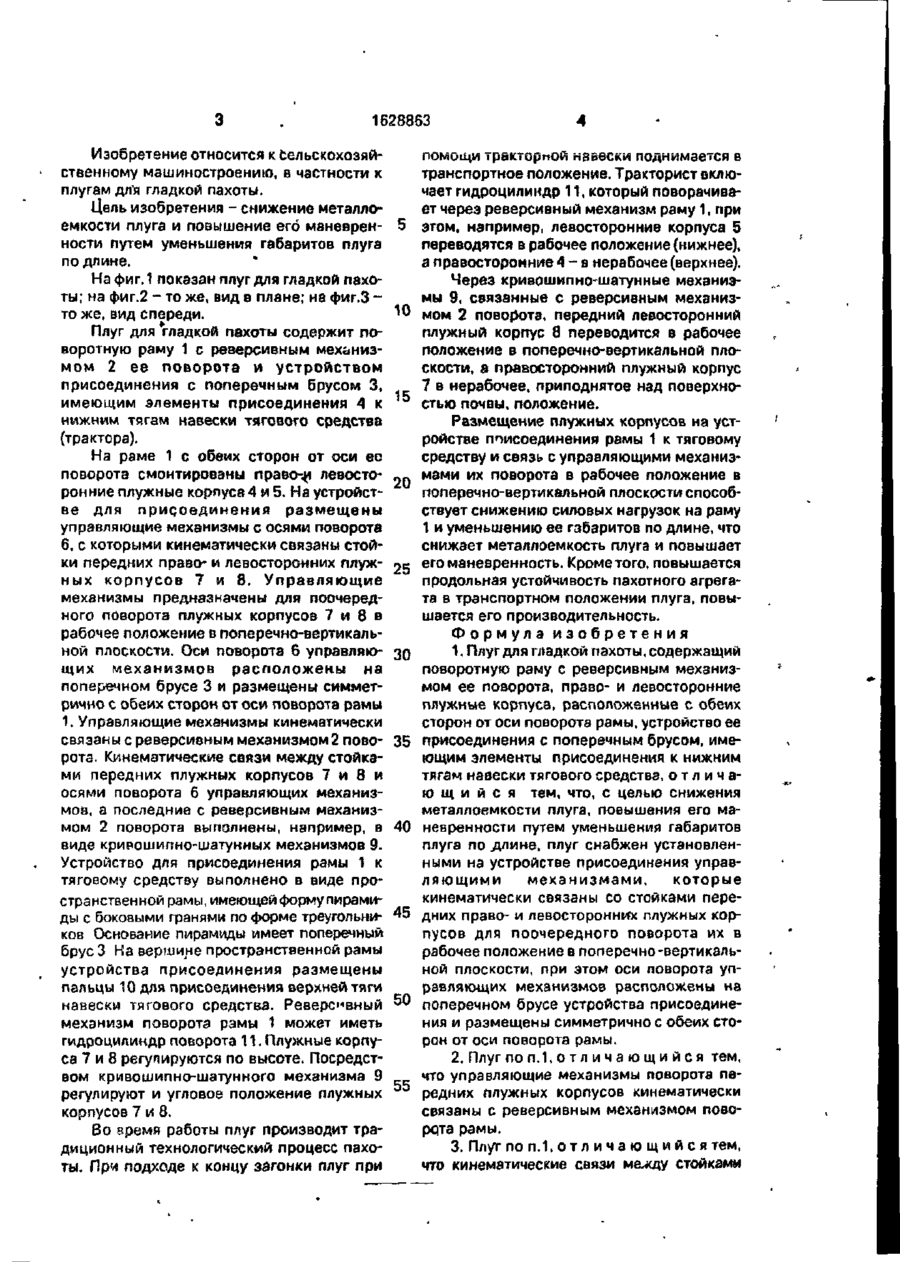

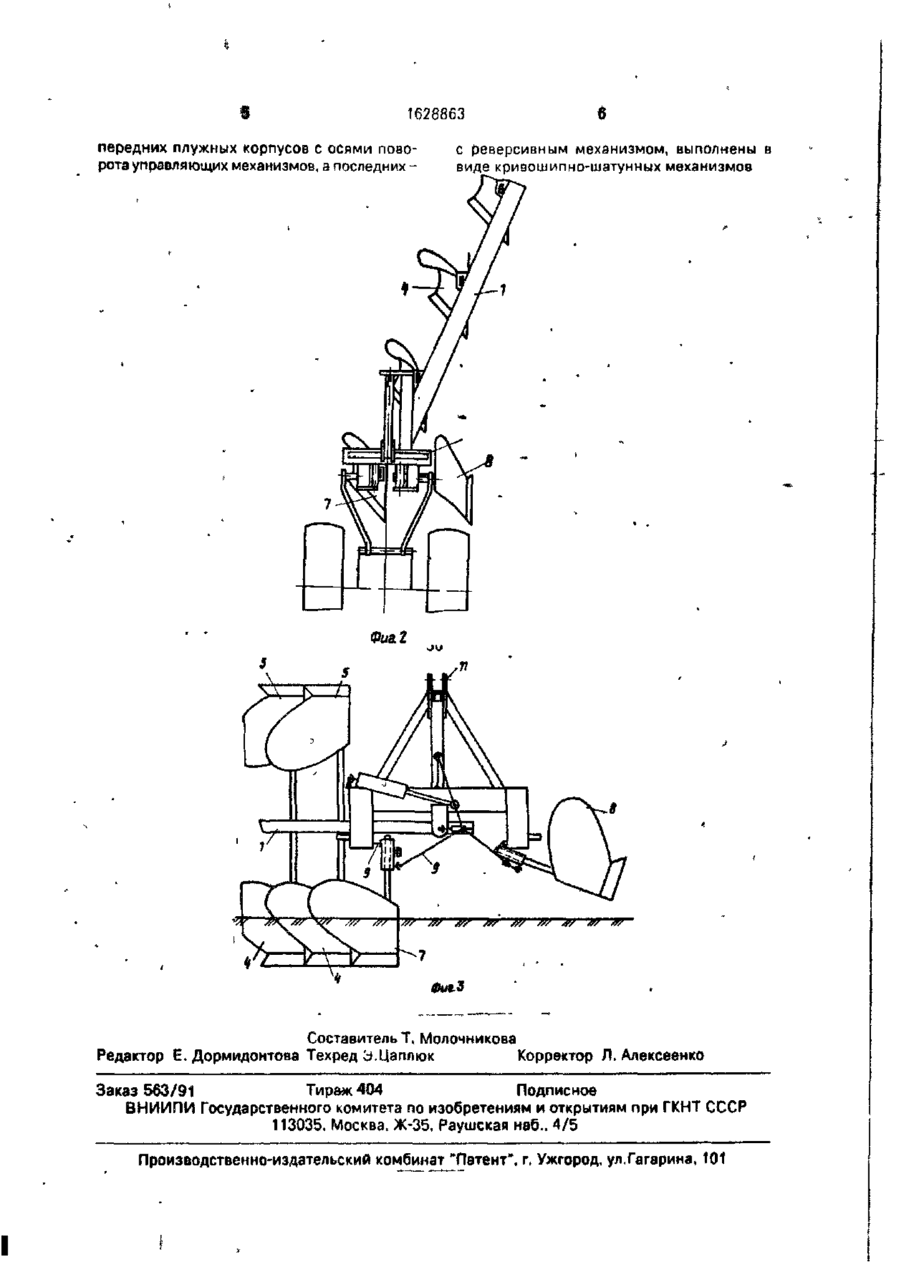

Изобретение относится к сельскохозяйственному машиностроению. Цепь изобретения - снижение металлоемкости плуга и повышение его маневренности путем уменьшения габаритов плуга по длине Плуг содержит раму 1 с реверсивным механизмом 2 ее поворота, устройством прис о е д и н е н и я с поперечным брусом 3, имеющим элементы присоединения к нижним тягам навески тягового средства (трактора). На устройстве присоединения расположены управляющие механизмы поворота передних право-и левосторонних плужных корпусов 7 и 8. Управляющие механизмы имеют оси поворота б, которые расположены на поперечном брусе 3 и симметрично размещены по обе стороны от оси поворота рамы 1, Оси поворота 6 кинематически связаны со стойками плужных корпусов 7 и 8 Благодаря связи плужных корпусов с осями поворота 6 управляющих механизмов обеспечивается поочередный поворот их в рабочее или нерабочее положение в поперечно-вертикальной плоскости, что уменьшает габариты плуга по длине, а это способствует снижению металлоемкости плуга и повышению его маневренности. 2 з п ф-лы,3 ил. (О 00 00 СА) 1628863 Изобретение относится к сельскохозяйственному машиностроению, в частности к плугам для гладкой пахоты. Цель изобретения - снижение металлоемкости плуга и повышение его маневренности путем уменьшения габаритов плуга по длине. На фиг. 1 показан плуг для гладкой пахоты; на фиг.2 - то же, вид в плане; на фиг.З 10 то же, вид спереди. Плуг для "гладкой пахоты содержит поворотную раму 1 с реверсивным механизмом 2 ее поворота и устройством присоединения с поперечным брусом 3, имеющим элементы присоединения 4 к 15 нижним тягам навески тягового средства (трактора). На раме 1 с обеих сторон от оси ее поворота смонтированы право- левосторонние плужные корпуса 4 и 5. На устройст- 20 ве для присоединения размещены управляющие механизмы с осями поворота 6, с которыми кинематически связаны стойки передних право- и левосторонних плуж- 25 ных корпусов 7 и 8. Управляющие механизмы предназначены для поочередного поворота плужных корпусов 7 и 8 в рабочее положение в поперечно-вертикальной плоскости. Оси поворота 6 управляю- 30 щих механизмов расположены на поперечном брусе 3 и размещены симметрично с обеих сторон от оси поворота рамы 1. Управляющие механизмы кинематически связаны с реверсивным механизмом 2 пово- 35 рота. Кинематические связи между стойками передних плужных корпусов 7 и 8 и осями поворота 6 управляющих механизмов, а последние с реверсивным механизмом 2 поворота выполнены, например, в 40 виде кривошипно-шатунных механизмов 9. Устройство для присоединения рамы 1 к тяговому средству выполнено в виде пространственной рамы, имеющей форму пирамиды с боковыми гранями по форме треугольни- 45 ков Основание пирамиды имеет поперечный брус 3 На вершине пространственной рамы устройства присоединения размещены пальцы 10 для присоединения верхней тяги л навески тягового средства. Реверсивный 50 механизм поворота рамы 1 может иметь гидроцилиндр поворота 11. Плужные корпуса 7 и 8 регулируются по высоте. Посредством кривошипно-шатунного механизма 9 регулируют и угловое положение плужных 55 корпусов 7 и 8. Во время работы плуг производит традиционный технологический процесс пахоты. Прм подходе к концу загонки плуг при помощи тракторной навески поднимается в транспортное положение. Тракторист включает гидроцилиндр 11, который поворачивает через реверсивный механизм раму 1, при этом, например, левосторонние корпуса 5 переводятся в рабочее положение (нижнее), а правосторонние 4 - в нерабочее (верхнее). Через кривошипно-шатунные механизмы 9, связанные с реверсивным механизмом 2 поворота, передний левосторонний плужный корпус 8 переводится в рабочее положение в поперечно-вертикальной плоскости, а правосторонний плужный корпус 7 в нерабочее, приподнятое над поверхностью почвы, положение. Размещение плужных корпусов на устройстве присоединения рамы 1 к тяговому средству и связь с управляющими механизмами их поворота в рабочее положение в поперечно-вертикальной плоскости способствует снижению силовых нагрузок на раму 1 и уменьшению ее гзбаритов по длине, что снижает металлоемкость плуга и повышает его маневренность. Кроме того, повышается продольная устойчивость пахотного агрегата в транспортном положении плуга, повышается его производительность. Формула изобретения 1. Плуг для гладкой пахоты, содержащий поворотную раму с реверсивным механизмом ее поворота, право- и левосторонние плужные корпуса, расположенные с обеих сторон от оси поворота рамы, устройство ее присоединения с поперечным брусом, имеющим элементы присоединения к нижним тягам навески тягового средства, о т л и ч а ю щ и й с я тем, что, с целью снижения металлоемкости плуга, повышения его маневренности путем уменьшения габаритов плуга по длине, плуг снабжен установленными на устройстве присоединения управляющими механизмами, которые кинематически связаны со стойками передних право- и левосторонних плужных корпусов для поочередного поворота их в рабочее положение в поперечно -вертикальной плоскости, при этом оси поворота управляющих механизмов расположены на поперечном брусе устройства присоединения и размещены симметрично с обеих сторон от оси поворота рамы. 2. Плуг по п.1,отл ича ющи йся тем, что управляющие механизмы поворота передних плужных корпусов кинематически связаны с реверсивным механизмом поворота рамы. 3. Плут по п . 1 , о т л и ч а ю щ и й с я тем, что кинематические связи между стойками б 1628863 передних плужных корпусов с осями поворота управляющих механизмов, а последних с реверсивным механизмом, выполнены в виде криво шипно-шатунных механизмов Физ.2 1 \ Д 9 . л Составитель Т, Молочникова Редактор Е. Дормидонтова Техред З.Цаплюк Корректор Л. Алексеенко Заказ 563/91 Тираж 404 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 \ч V;.
