Розпушник грунту
Номер патенту: 35700
Опубліковано: 16.04.2001
Автори: Панченко Анатолій Миколайович, Марченко Олександр Федорович, Чуйко Іван Семенович, Шрамко Кирило Васильович, Пабат Іван Андрійович, Волик Борис Анатольович, Мелещик Володимир Адамович
Формула / Реферат
Розпушник грунту, що включає V-подібні стояки-ножі, з'єднані в нижній частині лемешем, який відрізняється тим, що стояки-ножі встановлені таким чином, що кут їх сходження, кут відхилення кожного стояка від вертикалі і кут нахилу назад знаходяться в межах 20-30°.
Текст

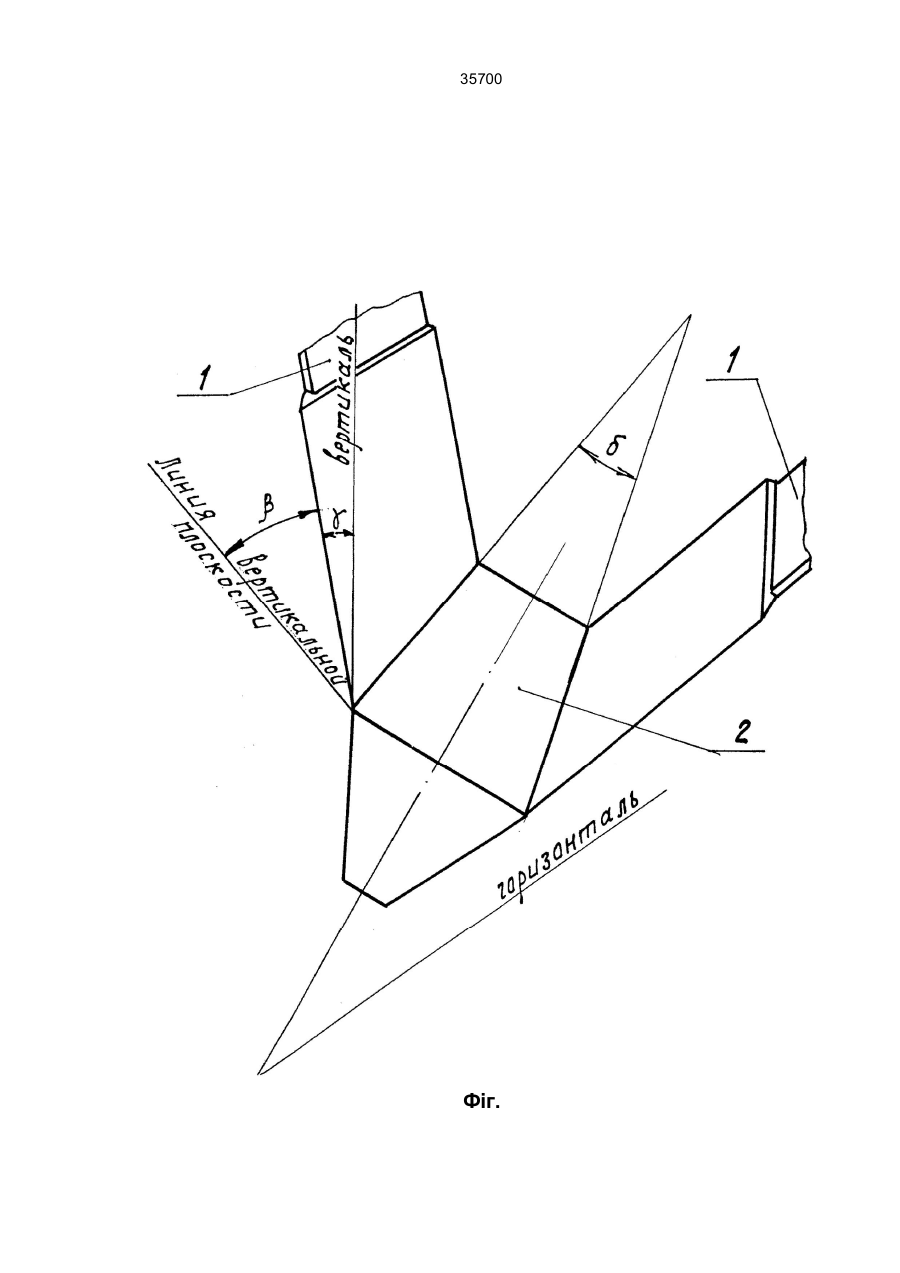

35700 Винахід відноситься до сільськогосподарської техніки, зокрема до знарядь для обробітку грунту. Відоме знаряддя РГ-0,8 для глибокого меліоративного розпушення грунту, яке являє собою різальний периметр V-подібної форми, складений із лемеша і двох бокових стояків-ножів (див.: Борщов Т.С., Мансуров Р.А. Мелиоративные машины. - Л.: Агропромиздат, 1935. - С. 49). Недоліком цього розпушника є погана проробка шару грунту по осі знаряддя. Відомий також розпушник, складений із лемеша та двох криволінійних стояків, виконаних в вигляді випуклих поверхонь, які звернені випуклістю у внутрішній простір. Завдяки цьому вирізаємий шар зазнає інтенсивного обтиснення і, як наслідок, розпушена центральна частина шару інтенсивно кришиться (А.с. СРСР № 1736354, кл А01В13/16, 1987). Недоліком цього розпушника є велика імовірність забивання робочого русла. Завданням виноходу є створення розпушника, який дозволить підвищити якість кришення грунту по всьому оброблюваному профілю. Поставлене завдання вирішується шляхом установки ножів-стояків в просторі таким способом, що кут їх сходження "d", кут відхилення "g" кожного ножа від вертикалі і кут нахилу "b" назад складає 20-30°. Розпушник грунту зображений на фігурі. Розпушник включає стояки-ножі 1, з’єднані в нижній частині лемешем 2. Положення в просторі кожного стояка-ножа визначається кутами "d", "g" і "b", котрі знаходяться в межах 20-30°. Розпушник працює таким чином. Леміш 2 підрізає шар грунту трапецієподібної форми і спрямовує його між стояками. Завдяки наявності кутів b і d шар стискується, що сприяє його розпушенню та взаємному перемішуванню шарів, що, в свою чергу, призводить до більш якісного кришення в центральній його частині. Завдяки оптимально вибраним кутам b і g (в межах 20-30°) різання шару здійснюється з ковзанням, що виключає забивання робочого русла в процесі роботи, забезпечує кришення грунту по всьому оброблюваному профілю. 35700 Фіг.
ДивитисяДодаткова інформація
Назва патенту англійськоюSoil ripper
Автори англійськоюPabat Ivan Andriiovych, Panchenko Anatolii Mykolaiovych, Volyk Borys Anatoliiovych, Shramko Kyrylo Vasyliovych, Meleschyk Volodymyr Adamovych, Marchenko Oleksandr Fedorovych, Chuiko Ivan Semenovych
Назва патенту російськоюРыхлитель почвы
Автори російськоюПабат Иван Андреевич, Панченко Анатолий Николаевич, Волик Борис Анатольевич, Шрамко Кирилл Васильевич, Мелещик Владимир Адамович, Марченко Александр Федорович, Чуйко Иван Семенович
МПК / Мітки
МПК: A01B 13/16
