Рейковий стиковий з`єднувач

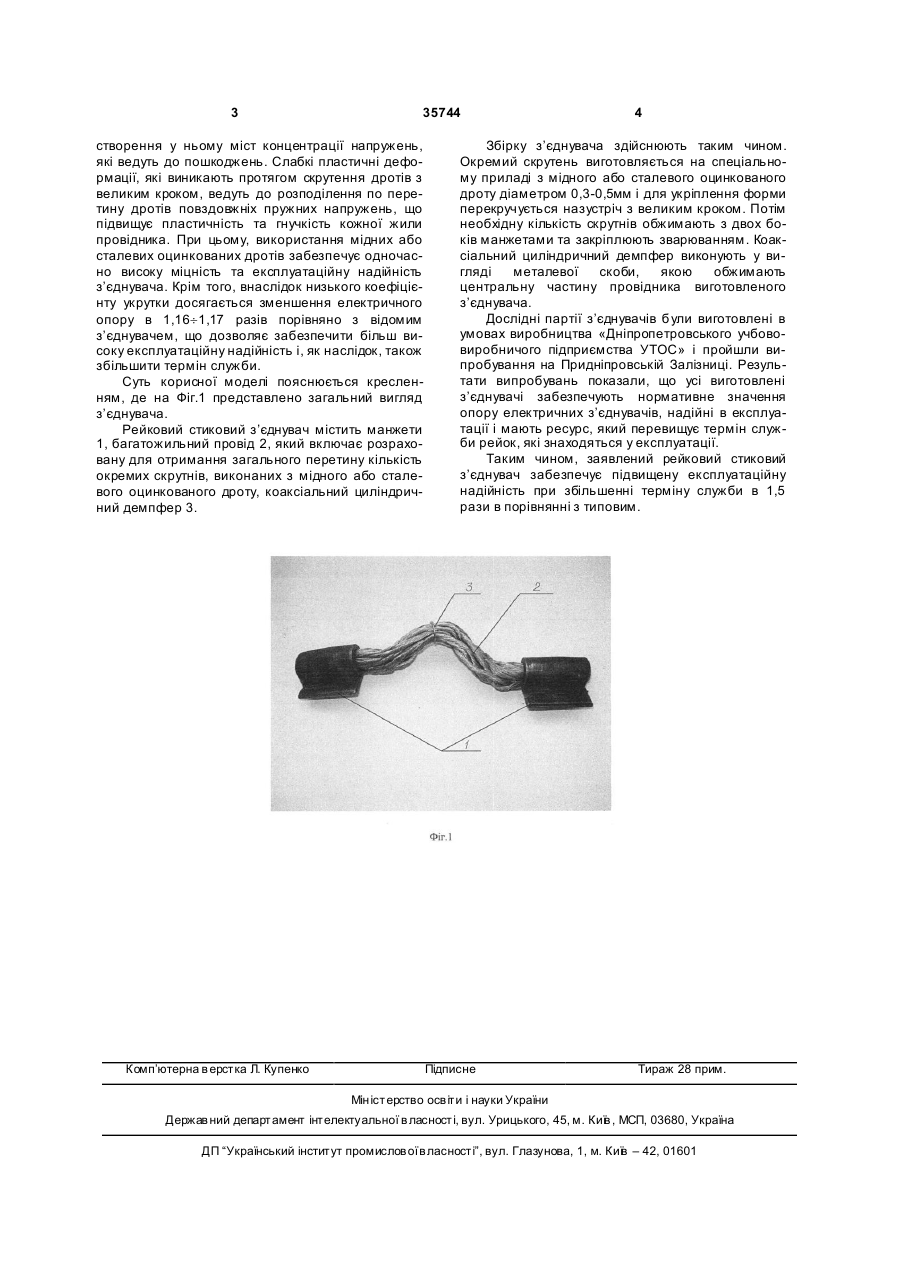

1. Рейковий стиковий з'єднувач, що містить багатожильний провідник, кінці якого закріплені у 3 35744 створення у ньому міст концентрації напружень, які ведуть до пошкоджень. Слабкі пластичні деформації, які виникають протягом скрутення дротів з великим кроком, ведуть до розподілення по перетину дротів повздовжніх пружних напружень, що підвищує пластичність та гнучкість кожної жили провідника. При цьому, використання мідних або сталевих оцинкованих дротів забезпечує одночасно високу міцність та експлуатаційну надійність з’єднувача. Крім того, внаслідок низького коефіцієнту укрутки досягається зменшення електричного опору в 1,16¸1,17 разів порівняно з відомим з’єднувачем, що дозволяє забезпечити більш високу експлуатаційну надійність і, як наслідок, також збільшити термін служби. Суть корисної моделі пояснюється кресленням, де на Фіг.1 представлено загальний вигляд з’єднувача. Рейковий стиковий з’єднувач містить манжети 1, багатожильний провід 2, який включає розраховану для отримання загального перетину кількість окремих скрутнів, виконаних з мідного або сталевого оцинкованого дроту, коаксіальний циліндричний демпфер 3. Комп’ютерна в ерстка Л. Купенко 4 Збірку з’єднувача здійснюють таким чином. Окремий скрутень виготовляється на спеціальному приладі з мідного або сталевого оцинкованого дроту діаметром 0,3-0,5мм і для укріплення форми перекручується назустріч з великим кроком. Потім необхідну кількість скрутнів обжимають з двох боків манжетами та закріплюють зварюванням. Коаксіальний циліндричний демпфер виконують у вигляді металевої скоби, якою обжимають центральну частину провідника виготовленого з’єднувача. Дослідні партії з’єднувачів були виготовлені в умовах виробництва «Дніпропетровського учбововиробничого підприємства УТОС» і пройшли випробування на Придніпровській Залізниці. Результати випробувань показали, що усі виготовлені з’єднувачі забезпечують нормативне значення опору електричних з’єднувачів, надійні в експлуатації і мають ресурс, який перевищує термін служби рейок, які знаходяться у експлуатації. Таким чином, заявлений рейковий стиковий з’єднувач забезпечує підвищену експлуатаційну надійність при збільшенні терміну служби в 1,5 рази в порівнянні з типовим. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
