Променева діафрагма
Номер патенту: 35748
Опубліковано: 10.10.2008
Автори: Деньгуб Тимур Віталійович, Шаповалов Віктор Анатолійович, Голишев Олександр Маркович
Формула / Реферат
Променева діафрагма, що містить фланець з отворами для болтового з'єднання і центральний отвір, яка відрізняється тим, що вона обладнана радіальними клиноподібними в перерізі променями, які жорстко закріплені на внутрішній поверхні фланця і утворюють центральний отвір у вигляді правильного багатокутника, при цьому клини променів розкриті назустріч потоку запиленого повітря і мають щілинні отвори для проходження пилу, які утворені по лінії з'єднання бокових поверхонь клина.
Текст

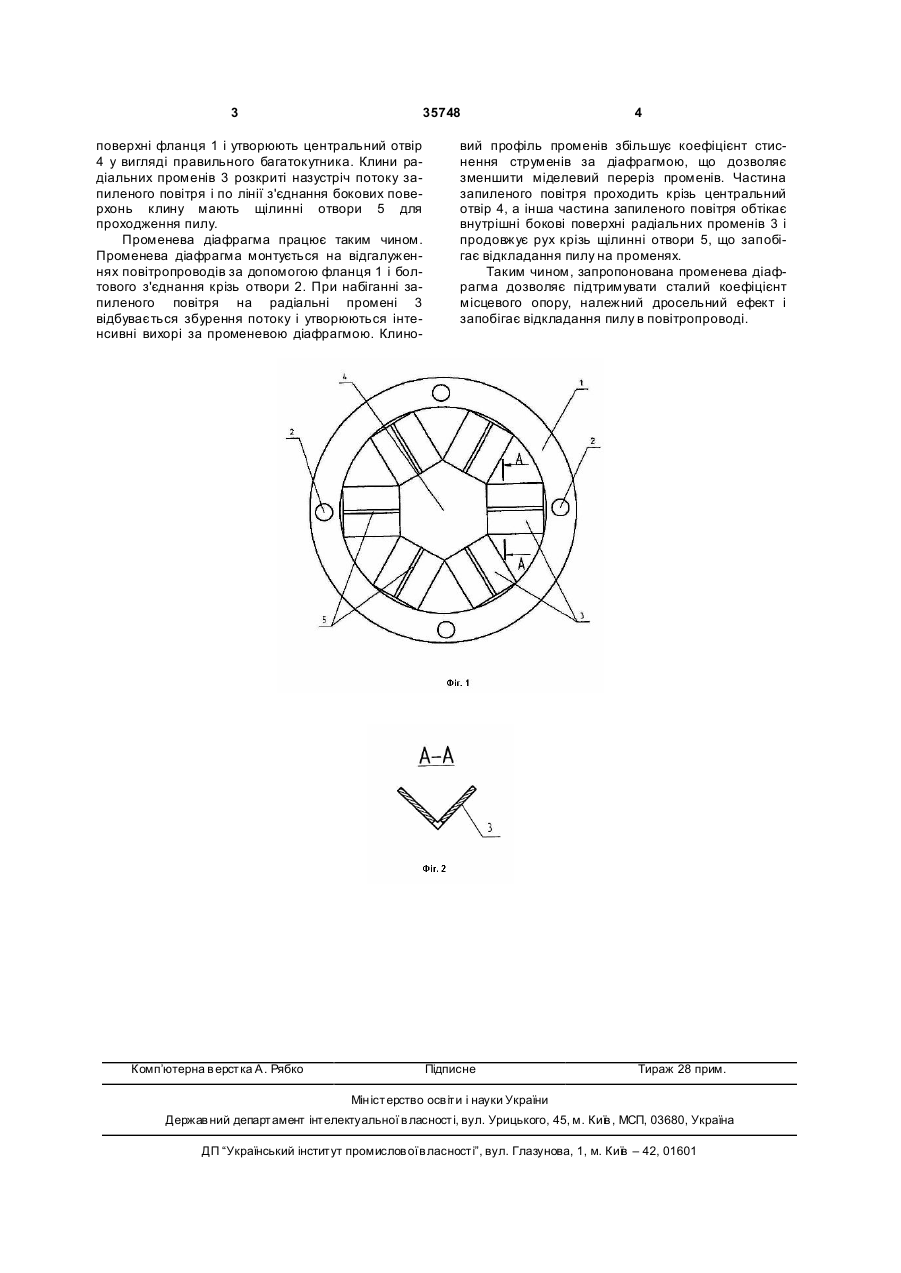

Променева діафрагма, що містить фланець з отворами для болтового з'єднання і центральний 3 35748 поверхні фланця 1 і утворюють центральний отвір 4 у вигляді правильного багатокутника. Клини радіальних променів 3 розкриті назустріч потоку запиленого повітря і по лінії з'єднання бокових поверхонь клину мають щілинні отвори 5 для проходження пилу. Променева діафрагма працює таким чином. Променева діафрагма монтується на відгалуженнях повітропроводів за допомогою фланця 1 і болтового з'єднання крізь отвори 2. При набіганні запиленого повітря на радіальні промені 3 відбувається збурення потоку і утворюються інтенсивні вихорі за променевою діафрагмою. Клино Комп’ютерна в ерстка А. Рябко 4 вий профіль променів збільшує коефіцієнт стиснення струменів за діафрагмою, що дозволяє зменшити міделевий переріз променів. Частина запиленого повітря проходить крізь центральний отвір 4, а інша частина запиленого повітря обтікає внутрішні бокові поверхні радіальних променів 3 і продовжує рух крізь щілинні отвори 5, що запобігає відкладання пилу на променях. Таким чином, запропонована променева діафрагма дозволяє підтримувати сталий коефіцієнт місцевого опору, належний дросельний ефект і запобігає відкладання пилу в повітропроводі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStar-like diaphragm
Автори англійськоюHolyshev Oleksandr Markovych, Denhub Tymur Vitaliiovych, Shapovalov Viktor Anatoliiovych
Назва патенту російськоюЛучевая диафрагма
Автори російськоюГолышев Александр Маркович, Деньгуб Тимур Витальевич, Шаповалов Виктор Анатольевич
МПК / Мітки
МПК: E21F 5/00
Код посилання
