Спосіб автоматичного керування процесом сушіння зерна в шахтній зерносушарці

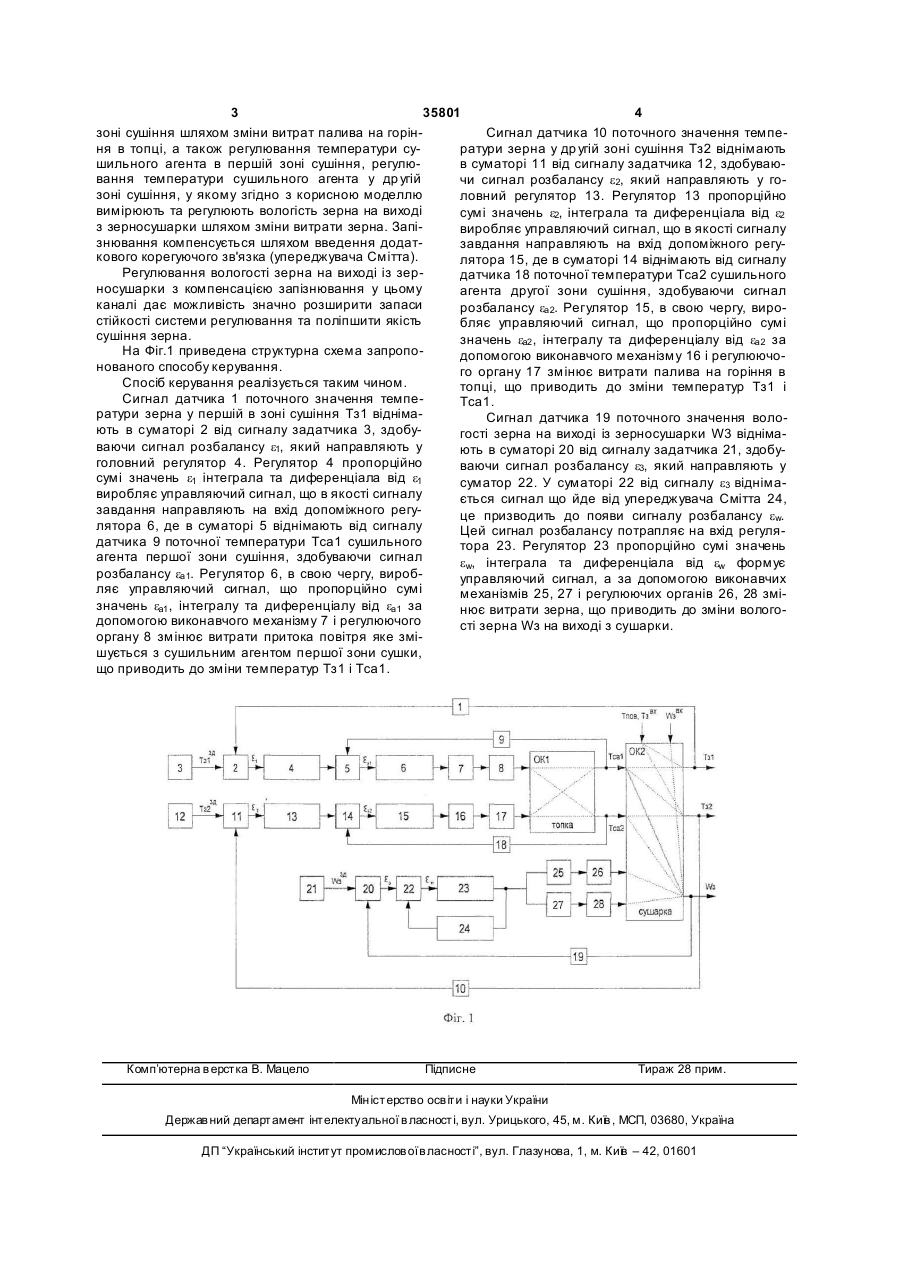

Спосіб автоматичного керування процесом сушіння зерна в шахтній зерносушарці, що включає вимірювання та регулювання температури зерна та температури сушильного агента у кожній зоні сушіння, який відрізняється тим, що додатково вимірюють та регулюють вологість зерна на виході з зерносушарки та компенсують вплив запізнювання у цьому каналі регулювання. (19) (21) u200804162 (22) 02.04.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) СТЕПАНОВ МИХАЙЛО ТИМОФІЙОВИЧ, U A, ЛОВЧЕВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA (73) ОДЕСЬКА НАЦІОН АЛЬНА АКАДЕМІЯ ХАРЧОВИХ ТЕХНОЛОГІЙ, U A 3 35801 4 зоні сушіння шляхом зміни витрат палива на горінСигнал датчика 10 поточного значення темпеня в топці, а також регулювання температури суратури зерна у др угій зоні сушіння Тз2 віднімають шильного агента в першій зоні сушіння, регулюв суматорі 11 від сигналу задатчика 12, здобуваювання температури сушильного агента у др угій чи сигнал розбалансу e2, який направляють у гозоні сушіння, у якому згідно з корисною моделлю ловний регулятор 13. Регулятор 13 пропорційно вимірюють та регулюють вологість зерна на виході сумі значень e2, інтеграла та диференціала від e2 з зерносушарки шляхом зміни витрати зерна. Запівиробляє управляючий сигнал, що в якості сигналу знювання компенсується шляхом введення додатзавдання направляють на вхід допоміжного регукового корегуючого зв'язка (упереджувача Смітта). лятора 15, де в суматорі 14 віднімають від сигналу Регулювання вологості зерна на виході із зердатчика 18 поточної температури Тса2 сушильного носушарки з компенсацією запізнювання у цьому агента другої зони сушіння, здобуваючи сигнал каналі дає можливість значно розширити запаси розбалансу ea2. Регулятор 15, в свою чергу, виростійкості системи регулювання та поліпшити якість бляє управляючий сигнал, що пропорційно сумі сушіння зерна. значень ea2 , інтегралу та диференціалу від ea2 за На Фіг.1 приведена структурна схема запроподопомогою виконавчого механізму 16 і регулюючонованого способу керування. го органу 17 змінює витрати палива на горіння в Спосіб керування реалізується таким чином. топці, що приводить до зміни температур Тз1 і Сигнал датчика 1 поточного значення темпеTca1. ратури зерна у першій в зоні сушіння Тз1 віднімаСигнал датчика 19 поточного значення волоють в суматорі 2 від сигналу задатчика 3, здобугості зерна на виході із зерносушарки W3 віднімаваючи сигнал розбалансу e1, який направляють у ють в суматорі 20 від сигналу задатчика 21, здобуголовний регулятор 4. Регулятор 4 пропорційно ваючи сигнал розбалансу e3, який направляють у сумі значень e1 інтеграла та диференціала від e1 суматор 22. У суматорі 22 від сигналу e3 віднімавиробляє управляючий сигнал, що в якості сигналу ється сигнал що йде від упереджувача Смітта 24, завдання направляють на вхід допоміжного регуце призводить до появи сигналу розбалансу ew. лятора 6, де в суматорі 5 віднімають від сигналу Цей сигнал розбалансу потрапляє на вхід регулядатчика 9 поточної температури Tсa1 сушильного тора 23. Регулятор 23 пропорційно сумі значень агента першої зони сушіння, здобуваючи сигнал ew, інтеграла та диференціала від ew формує розбалансу ea1. Регулятор 6, в свою чергу, виробуправляючий сигнал, а за допомогою виконавчих ляє управляючий сигнал, що пропорційно сумі механізмів 25, 27 і регулюючих органів 26, 28 змізначень ea1 , інтегралу та диференціалу від ea1 за нює витрати зерна, що приводить до зміни вологодопомогою виконавчого механізму 7 і регулюючого сті зерна Wз на виході з сушарки. органу 8 змінює витрати притока повітря яке змішується з сушильним агентом першої зони сушки, що приводить до зміни температур Тз1 і Tca1. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
