Спосіб автоматичного регулювання загрузки бурякової стружки у дифузійний апарат

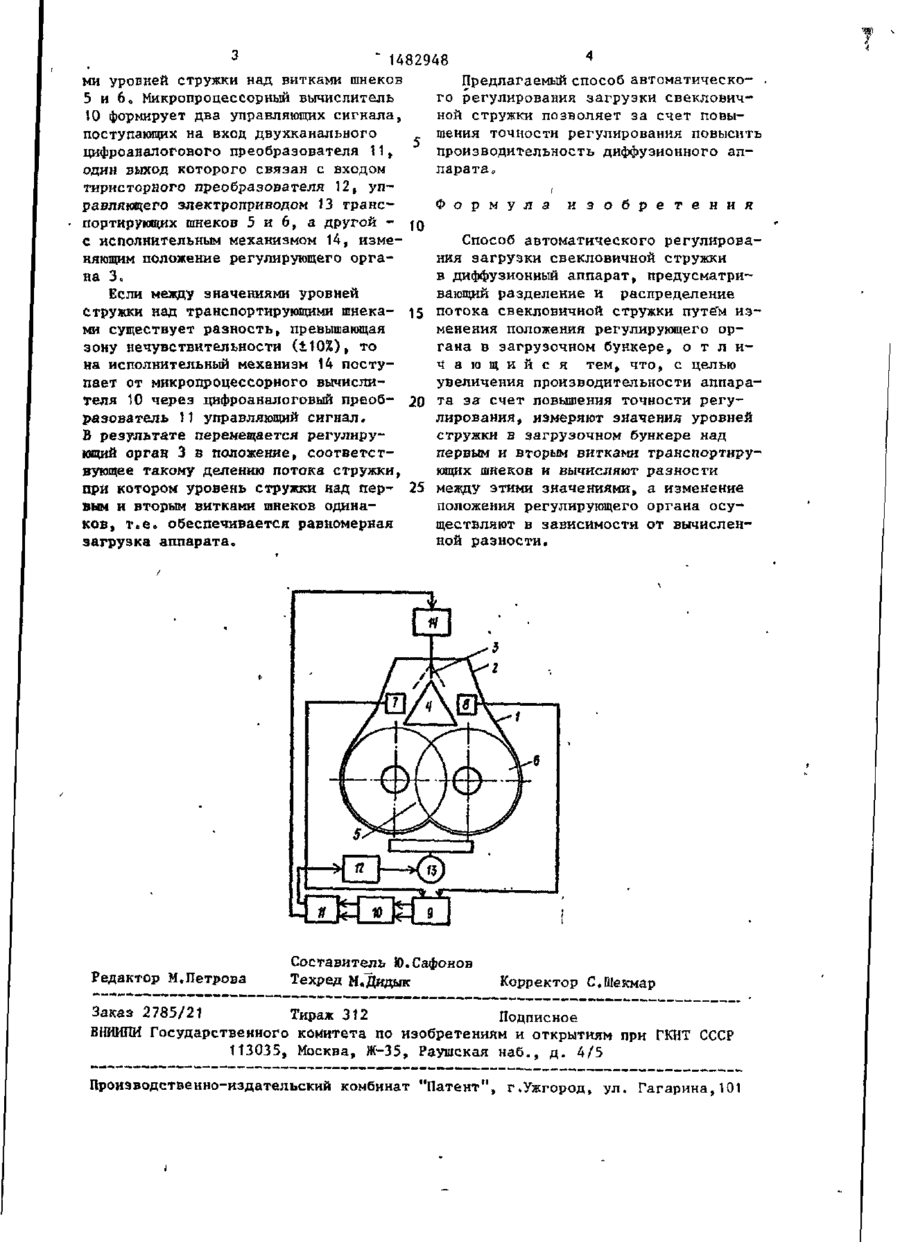

Изобретение относится к сахар ному производству, а именно к автоматизации шнековых экстракторов. Изобретение может быть применено в пищевой и химической промышленности. Цель изобретения - увеличение производительности аппарата по свекле за счет повышения точности регулирования загрузки свекловичной стружки в аппарат. Способ автоматического регулирования загрузки свекловичной стружки в диффузионный аппарат предусматривает определение равномерности загрузки транспортирующих шнеков по разности уровней стружки над ними. 1 ил. Изобретение относится к сахарному производству пищевой промышленности, а именно к автоматизации шнековых экстракторов. Цель изобретения - увеличение про изводительности диффузионного аппара та за счет повышения точности регулирования о На чертеже изображено усіройство для реализации предлагаемого способа Устройство для автоматического ре гулирования загрузки свекловичной стружки в диффузионный аппарат содер жит диффузионный аппарат t с загрузочным бункером 2, регулирующим орга ном 3, респределителем 4 и транспортирующими шнеками 5 и 6, а также блоки 7 и 8, первичных преобразователей, аналого-цифровой преобразователь (АЦП) 9, микропроцессорный вычислитель 10, цифроаналоговый преобразователь (ЦАП) 11, тиристорный пре образователь 12, электропривод 13 и исполнительный механизм 14. Способ реализуют следующим образом. Поток свекловичной стружки поступает в загрузочный б у т ер 2, делится регулирующим органом (рассекателем) 3 на два потока, которые распределителем А направляются на транспортирующие шнеки 5 и 6, С помощью блоков-. 7 и 8 первичных преобразователей контролируется уровень стружки над витками шнеков 5 и 6. Аналоговый сигнал 0 - 5 кА, пропорциональный изменению уровня в диапазоне 0 - 2 м, поступает на двухканальный аналого-цифровой преобразователь 9, два выхода которого последовательно связаны с микропроцессорным вычислителем Ю, где производится масштабирование, усреднение и фильтрация входных сигналов, вычисляется разность между значения (22) 19.01.87 (46) 30,05.89. Бгал. № 20 (71) Киевский технологический институт пищевой промышленности (72) Ф.Б.Негода, А.П.Ладанюк, А.И.Фельдман, А,А.Липец и Е.В.Миненко (53) 664.12 (088.8) (56) Авторское свидетельство СССР № 1164260, кл. С 13 D 1/10, 1983„ 00 го СО 00 А 1482948 ми уровней стружки над витками шнеков 5 и 6 О Микропроцессорный вычислитель 10 формирует два управляющих сигнала, поступающих на вход двухканального цифроавалогового преобразователя 11, один выход которого связан с входом тиристорного преобразователя 12, управляющего электроприводом 13 транспортирующих шнеков 5 и 6, а другой с исполнительным механизмом 14, изменяющим положение регулирующего органа 3. Если между значениями уровней стружки над транспортирующими шнека- 15 ми существует разность, превышающая зону нечувствительности (±10%), то на исполнительный механизм 14 поступает от микропроцессорного вычислителя 10 через цифроаналоговый преоб- 20 разовагель 11 управляющий сигнал. В результате перемещается регулирующий орган 3 в положение, соответствующее такому делению потока стружки, при котором уровень стружки над пер-- 25 вым и вторым витками шнеков одинаков, т.е0 обеспечивается равномерная загрузка аппарата. Редактор М.Петрова Предлагаемый способ автоматическо- . го регулирования загрузки свекловичной стружки позволяет за счет повышения точности регулирования повысить производительность диффузионного аппарата. Формула и з о б р е т е н и я Способ автоматического регулирования загрузки свекловичной стружки в диффузионный аппарат, предусматривающий разделение и распределение потока свекловичной стружки путе'м изменения положения регулирующего органа в загрузочном бункере, о т л и ч а ю щ и й с я тем, что, с целью увеличения производительности аппарата за счет повышения точности регулирования, измеряют значения уровней стружки в загрузочном бункере над первым и вторым витками транспортирующих шнеков и вычисляют разности между этими значениями, а изменение положения регулирующего органа осуществляют в зависимости от вычисленной разности. Составитель Ю.Сафонов Техред М.Дидык Корректор С.Шекмар Заказ 2785/21 Тираж 312 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
