Пиловловлювач

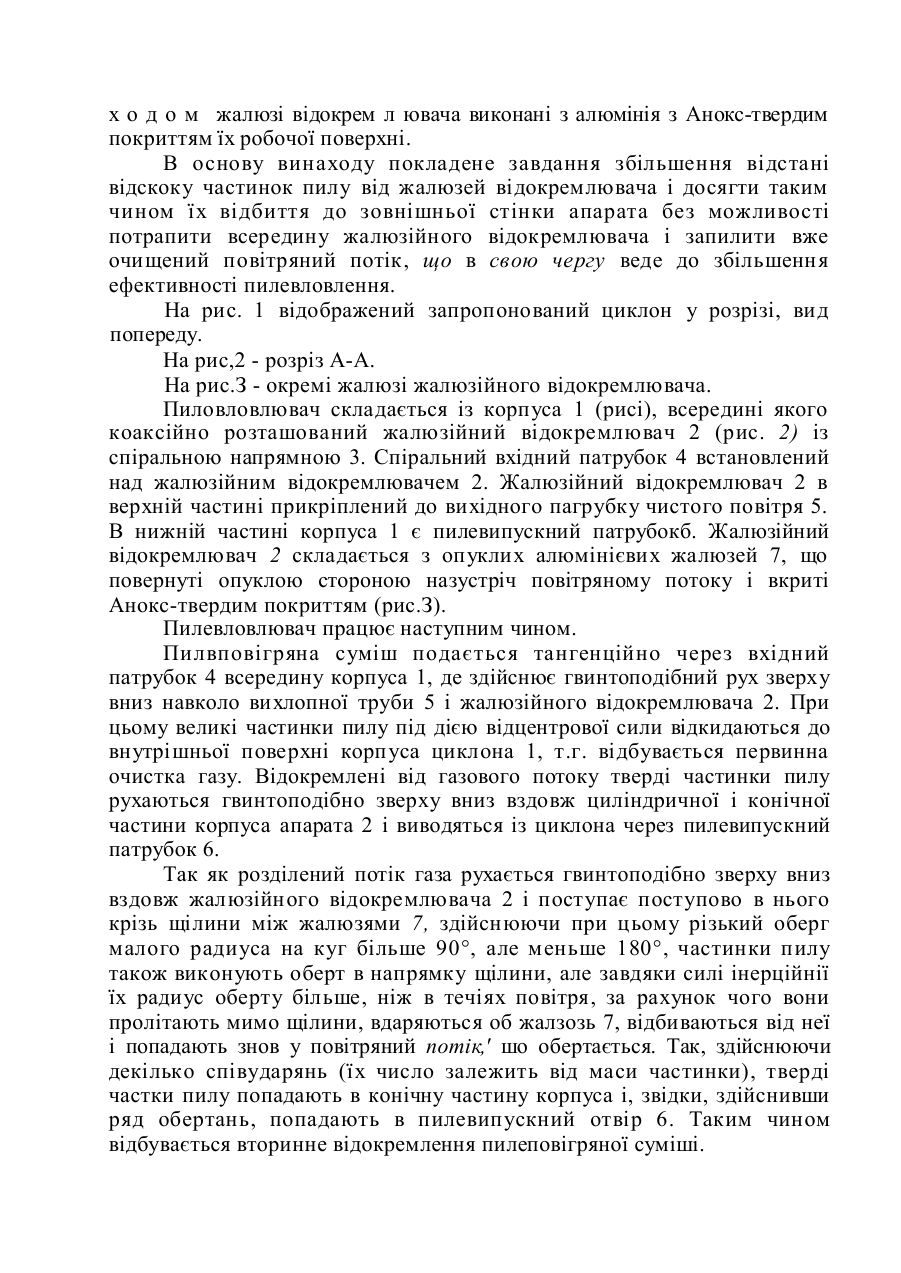

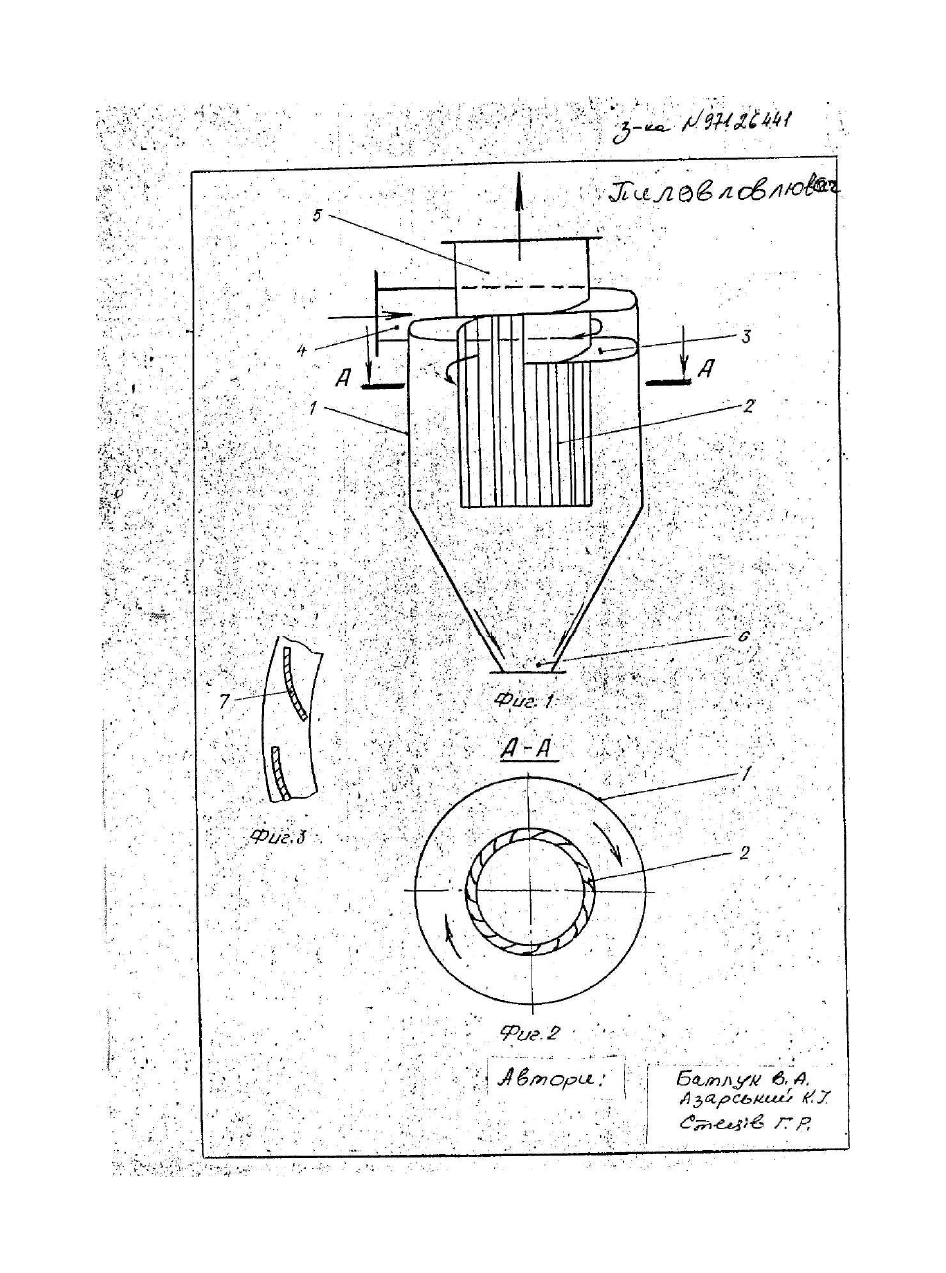

МК ВВ01Д 45/00 Пиловловлювач. Винахід призначеними для очистки повітря від пилу ї може бути використаний в будь-якій галузі народного господарства. Відомі інерційні пиловловлювачі типа циклон (див. наприклад, Бергер М.И. и др. Справочник по пыле-золоулавливанию. М.Энергия, 1975 г. стр. 55-70), що містять корпус з тангенційним або спіральним вхідним патрубком, вихлопну трубу чистого повітря і пилевилускний отвір. Циклони прості по конструкції , але мають великі габарити і невисоку ефективність вловлювання пилу ( до 85% ). Найбільш близьким до запропонованого винаходу по конструкції є п илов лов лю в ач (АС СРС Р № 793608 В01Д 45/00 в ід 21. 02. 1981, Б юл. 18), я кий м іс тить кор пус із спір альним в водом, осьово ю вихлопною трубою, жалюзійний відокремлювач і пилевипускний отвір. Потрапляючи в апарат пллвповігряна суміш гвинтоподібно рухається зверху вниз. При цьому великі частинки пилу під дією відцентрових сил відкидаються до стінки корпуса. Таким чином здійснюється первинна очистка повітря від пилу. Частинки пилу, що залишилися, захоплюються повітрям, яке протікає вздовж жалюзійного відокремлювача, вдаряються об жалюзі відокремлювача, відбиваються від них до стінкм корпуса І попадають у вищезгаданий забруднений потік, який і транспортує ї х до пилввипускного отвору. Очищене повітря, що пройшло між жалюзями відокремлювача, виходить через вихлопну трубу. Недоліком відомої конструкції є те, що частки пилу під час вторинної очистки газу при проходженні їх чер ез жалюз ійний відокремлювач при співударянні із його жалюзями відбиваються від них недостатньо далеко, щоб не захопитись знов повітряним потоком, що проходить через жалюзійний відокремлювач, і не брати участь знов в процесі відокремлення, що природньо веде до зменшення ефективності пиловловлювання. В о с но ву вин а хо д у по с т авл ен е з авд а ння с тво р е ння пиловловлювача, у якому жалюзі відокремлювача виконані з алюмінія з робочою пов ер хнею в критою Ано кс-гв ердим покр иттям , чим забезпеч ується тверд ість і гнучкіс ть жалюз і і з а рахунок цього посилюється відсос частинок пилу від них і зменьшуєгься зношення їх поверхонь. Поставлене завдання вирішується тим, що в пилввловлювачі, який містить корпус з спіральним вводом, осьовою вихлопною трубою, жалюзійний відокремлювач і пилевипускний отвір з г і д н о з в и н а х о д о м жалюзі відокрем л ювача виконані з алюмінія з Анокс-твердим покриттям їх робочої поверхні. В основу винаходу покладене завдання збільшення відстані відскоку частинок пилу від жалюзей відокремлювача і досягти таким чином їх відбиття до зовнішньої стінки апарата без можливості потрапити всередину жалюзійного відокремлювача і запилити вже очищений повітряний потік, що в свою чергу веде до збільшення ефективності пилевловлення. На рис. 1 відображений запропонований циклон у розрізі, вид попереду. На рис,2 - розріз А-А. На рис.З - окремі жалюзі жалюзійного відокремлювача. Пиловловлювач складається із корпуса 1 (рисі), всередині якого коаксійно розташований жалюзійний відокремлювач 2 (рис. 2) із спіральною напрямною 3. Спіральний вхідний патрубок 4 встановлений над жалюзійним відокремлювачем 2. Жалюзійний відокремлювач 2 в верхній частині прикріплений до вихідного пагрубку чистого повітря 5. В нижній частині корпуса 1 є пилевипускний патрубокб. Жалюзійний відокремлювач 2 складається з опуклих алюмінієвих жалюзей 7, що повернуті опуклою стороною назустріч повітряному потоку і вкриті Анокс-твердим покриттям (рис.З). Пилевловлювач працює наступним чином. Пилвповігряна суміш подається тангенційно через вхідний патрубок 4 всередину корпуса 1, де здійснює гвинтоподібний рух зверху вниз навколо вихлопної труби 5 і жалюзійного відокремлювача 2. При цьому великі частинки пилу під дією відцентрової сили відкидаються до внутрішньої поверхні корпуса циклона 1, т.г. відбувається первинна очистка газу. Відокремлені від газового потоку тверді частинки пилу рухаються гвинтоподібно зверху вниз вздовж циліндричної і конічної частини корпуса апарата 2 і виводяться із циклона через пилевипускний патрубок 6. Так як розділений потік газа рухається гвинтоподібно зверху вниз вздовж жалюзійного відокремлювача 2 і поступає поступово в нього крізь щілини між жалюзями 7, здійснюючи при цьому різький оберг малого радиуса на куг більше 90°, але меньше 180°, частинки пилу також виконують оберт в напрямку щілини, але завдяки силі інерційнії їх радиус оберту більше, ніж в течіях повітря, за рахунок чого вони пролітають мимо щілини, вдаряються об жалзозь 7, відбиваються від неї і попадають знов у повітряний потік,' шо обертається. Так, здійснюючи декілько співударянь (їх число залежить від маси частинки), тверді частки пилу попадають в конічну частину корпуса і, звідки, здійснивши ряд обертань, попадають в пилевипускний отвір 6. Таким чином відбувається вторинне відокремлення пилеповігряної суміші. Однак, існує можливість того, шо частинки пилу не отримають при співударі з жалюзю 7 відокремлювана 2 достатню енергію для того, щоби попасти вповітряний потік, що рухається безпосередньо поруч із жалюзійним відокремлювачем. Тому після декількох співударянь із жалюзю 7 вони цілком можуть попасти всередину жалюзійного відокремлювана 2 крізь щілини між жалюзями. Щоб запобігти цього і надати частинкам пилу більшу кінетичну енергію після їх співударяння з жалюзями 7 жалюзійного відокремлювача 2, т.т. енергію, достатню для того, щоб частки пилу відскочили в пристінний шар пилу, що рухається вздовж внутрішньої поверхні корпуса 1 і не приймали участі у другому відокремленні пилеповітряної суміші, жалюзі 7 відокремлювача 2 виконані опуклими із алюмінія Діб і розміщені по дотичній до напрямку руху пилеповітряної суміші (забезпечуючи при цьому мінімальний кут атаки - кут між напрямком руху пилеповітряної суміші площиною кожної частини), а робоча поверхня їх вкрита Анокс-гвердим покриттям товщиною 40 мкм. Анокс-тверде покриття алюмінія забезпечує твердість матеріалу, достатню для значного зменшення абразивного зносу жалюзі. Порівняльні випробування двох видів жалюзей показають, що жалюзі, робоча поверхня яких вкрита Анокс-твердим покриттям, в З рази довговічні. Крім цього алюміній з Анокс-гвердим покриттям забезпечує твердість і пружність жалюзі такими, що після співударяння з лею частинки пилу відбиваються одразу до внутрішньої поверхні корпуса апарата і і не приймають участі більше у вторинному відокремленні потоку, що веде до збільшення ефективності пилевловлюваня. Були проведені дослідження запропонованого циклона і циклона, ж а л юз і ві докрем л ю ва ча якого ви кона ні з а л юм ші я, на експериментальному стенді ДУ "Львівська політехніка" на кварцевому пилу 32 і 50 мкм. Результати досліджень наведені в таблиці 1. Таблиця 1. Швидкість повітря вхідному патрубку, м /с у 5 25 Зо О50~32 М КМ 97,3 98,1 98,3 10 15 20 Ефективність Циклон з жалюзями без покриття ___ 98т0 97,6 97,3 550=50 мкм 98,8 99,1 99,3 99,0 9879 98,7 вловлювання пилу, % жалюзями із Циклон з алюмінія з Анекс -твердим 550=32 мкм 550=50 М КМ 98,5 98,9 99,2 99,0 98,3 99,1 99,4 99,5 99,4 99,0 98,9 98,1 Як видно із приведеної таблиці, переваги запропонованого пилевловлювача очевидні,
