Пристрій для обробки циліндричних поверхонь
Номер патенту: 35908
Опубліковано: 10.10.2008
Автори: Яворовський Вадим Миколайович, Тривайло Михайло Семенович, Тітов Андрій Вячеславович
Формула / Реферат
Пристрій для обробки циліндричних поверхонь, що містить циліндричний корпус з радіальними пазами і розміщені в пазах корпусу підпружинені притискачі з деформуючими елементами, який відрізняється тим, що притискачі виконані у формі Г-подібних пластин і приєднаних до них навантажуючих призм, при цьому короткі полки пластин і призми розташовані з різних сторін від осі корпусу, а деформуючі елементи розміщені на коротких полках пластин.
Текст

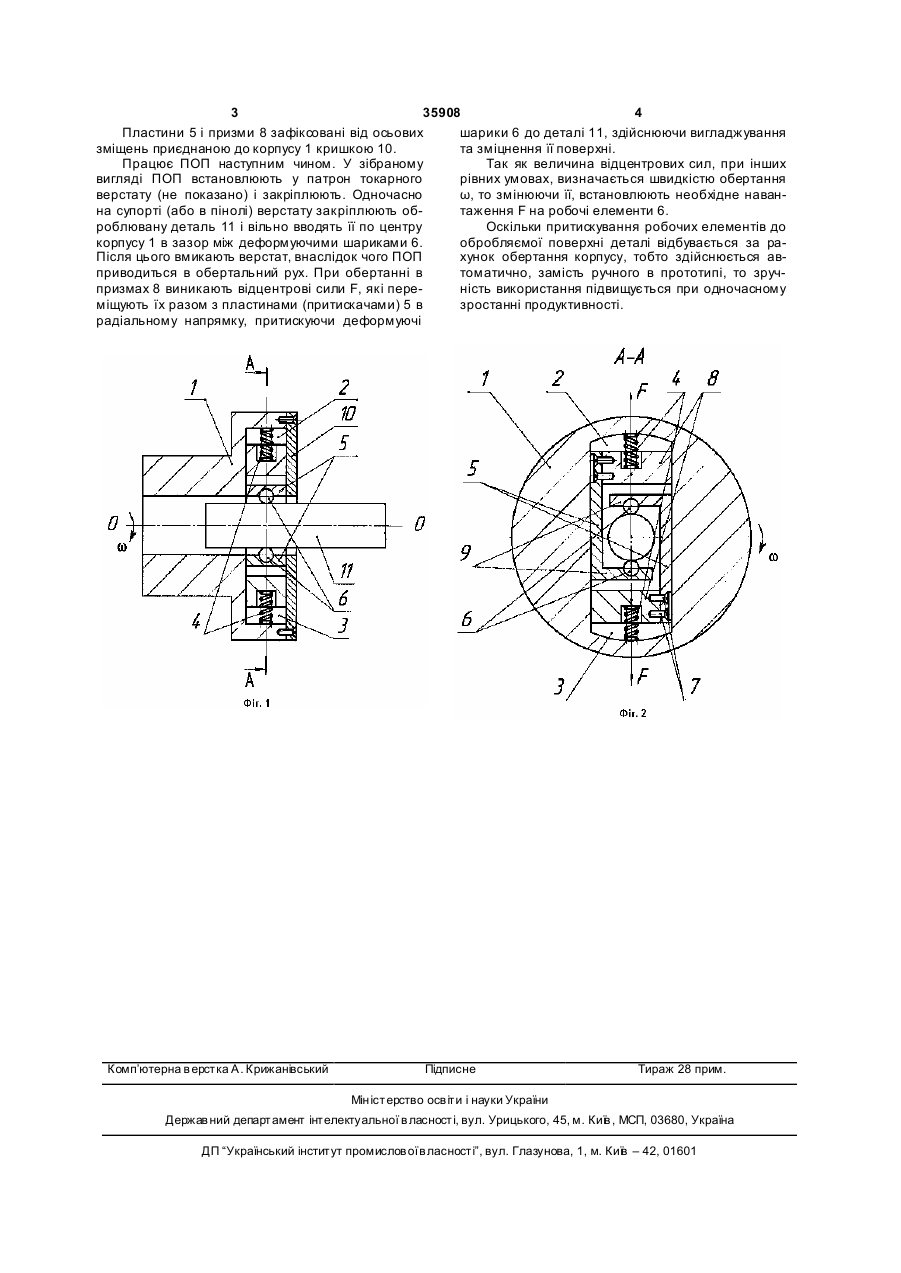

Пристрій для обробки циліндричних поверхонь, що містить циліндричний корпус з радіальними пазами і розміщені в пазах корпусу підпружинені притискачі з деформуючими елементами, який відрізняється тим, що притискачі виконані у формі Г-подібних пластин і приєднаних до них навантажуючих призм, при цьому короткі полки пластин і призми розташовані з різних сторін від осі корпусу, а деформуючі елементи розміщені на коротких полках пластин. (19) (21) u200805446 (22) 25.04.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ТІТОВ АНДРІЙ ВЯЧЕСЛАВОВИЧ, UA, ЯВОРОВСЬКИЙ ВАДИМ МИКОЛАЙОВИЧ, U A, ТРИВАЙЛО МИ ХАЙЛО СЕМЕНОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 35908 4 Пластини 5 і призми 8 зафіксовані від осьових шарики 6 до деталі 11, здійснюючи вигладжування зміщень приєднаною до корпусу 1 кришкою 10. та зміцнення її поверхні. Працює ПОП наступним чином. У зібраному Так як величина відцентрових сил, при інших вигляді ПОП встановлюють у патрон токарного рівних умовах, визначається швидкістю обертання верстату (не показано) і закріплюють. Одночасно ω, то змінюючи її, встановлюють необхідне наванна супорті (або в пінолі) верстату закріплюють обтаження F на робочі елементи 6. роблювану деталь 11 і вільно вводять її по центру Оскільки притискування робочих елементів до корпусу 1 в зазор між деформуючими шариками 6. обробляємої поверхні деталі відбувається за раПісля цього вмикають верстат, внаслідок чого ПОП хунок обертання корпусу, тобто здійснюється авприводиться в обертальний рух. При обертанні в томатично, замість ручного в прототипі, то зручпризмах 8 виникають відцентрові сили F, які переність використання підвищується при одночасному міщують їх разом з пластинами (притискачами) 5 в зростанні продуктивності. радіальному напрямку, притискуючи деформуючі Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for working of cylindrical surfaces
Автори англійськоюTitov Andrii Viacheslavovych, Yavorovskyi Vadym Mykolaiovych, Tryvailo Mykhailo Semenovych, Tryvailo Mychailo Semenovych
Назва патенту російськоюУстройство для обработки цилиндрических поверхностей
Автори російськоюТитов Андрей Вячеславович, Яворовский Вадим Николаевич, Тривайло Михаил Семенович, Тривайло Михаил Семенович, Трывайло Михаил Семенович
МПК / Мітки
МПК: B24B 39/00
Мітки: циліндричних, пристрій, поверхонь, обробки
