Генератор широкосмугового нвч-сигналу на віртуальному катоді
Номер патенту: 35965
Опубліковано: 10.10.2008
Автори: Мельничук Олена Михайлівна, КРАВЧЕНКО ЮРІЙ СТЕПАНОВИЧ
Формула / Реферат
Генератор широкосмугового НВЧ-сигналу на віртуальному катоді, що містить катод, не менше одного сіткового анода, розміщеного перпендикулярно напрямку руху пучка електронів з можливістю формування віртуального катода, який відрізняється тим, що в нього введено хвилевід циліндричної форми, з'єднаний з сітковим анодом та розташований співвісно з катодом, сітковим анодом і віртуальним катодом, ізолятор, розміщений навколо катода, діелектричне вікно для виводу НВЧ-сигналу, розміщене напроти віртуального катода, відбивач, який щільно прилягає до діелектричного вікна, антену, виконану в параболічному вигляді і закріплену до зовнішніх портів хвилеводу, та обтічник антени, що візуально прилягає до країв відбивача і розміщений навколо антени.
Текст

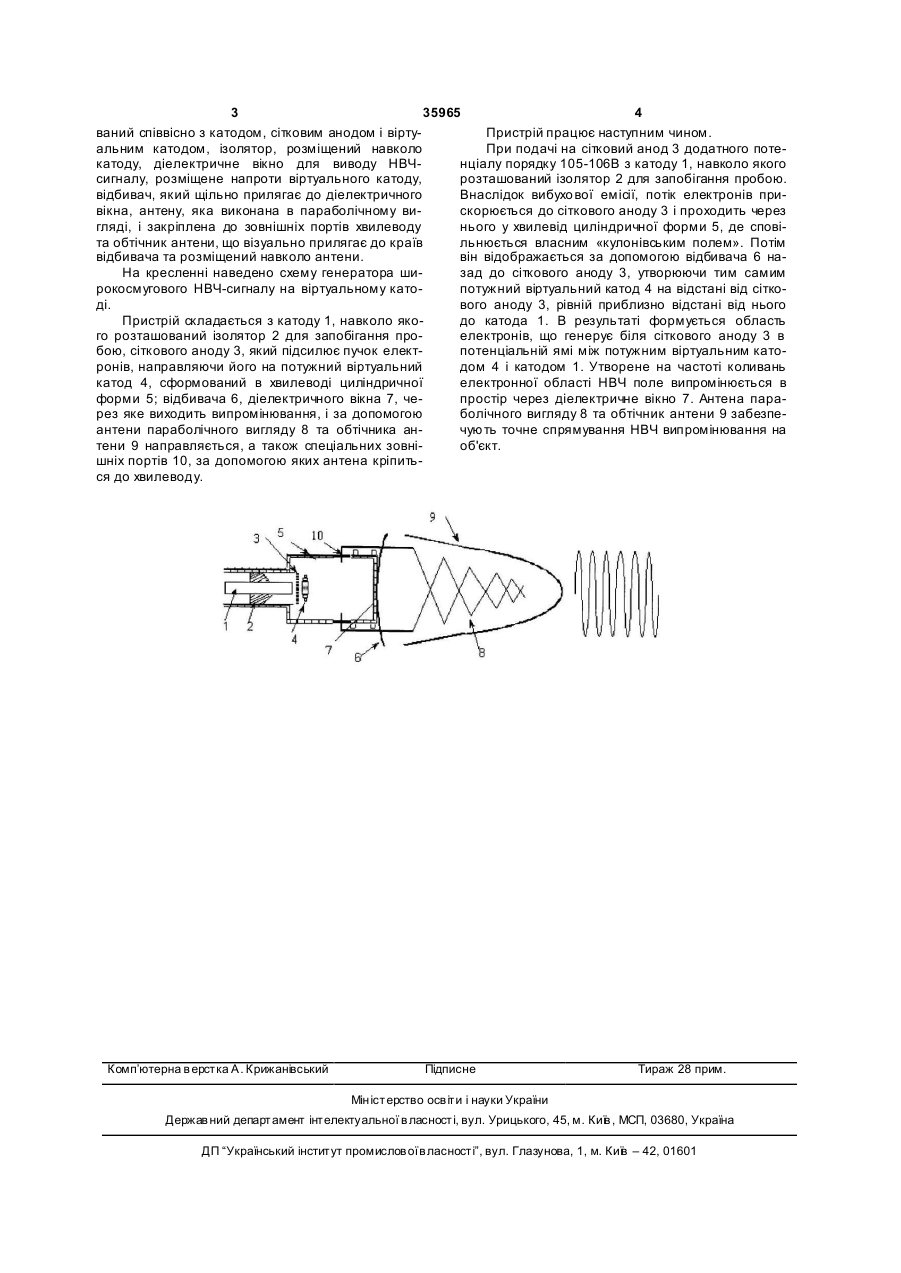

Генератор широкосмугового НВЧ-сигналу на віртуальному катоді, що містить катод, не менше одного сіткового анода, розміщеного перпендикулярно напрямку руху пучка електронів з можливіс 3 35965 4 ваний співвісно з катодом, сітковим анодом і віртуПристрій працює наступним чином. альним катодом, ізолятор, розміщений навколо При подачі на сітковий анод 3 додатного потекатоду, діелектричне вікно для виводу НВЧнціалу порядку 105-106В з катоду 1, навколо якого сигналу, розміщене напроти віртуального катоду, розташований ізолятор 2 для запобігання пробою. відбивач, який щільно прилягає до діелектричного Внаслідок вибухо вої емісії, потік електронів привікна, антену, яка виконана в параболічному вискорюється до сіткового аноду 3 і проходить через гляді, і закріплена до зовнішніх портів хвилеводу нього у хвилевід циліндричної форми 5, де сповіта обтічник антени, що візуально прилягає до країв льнюється власним «кулонівським полем». Потім відбивача та розміщений навколо антени. він відображається за допомогою відбивача 6 наНа кресленні наведено схему генератора шизад до сіткового аноду 3, утворюючи тим самим рокосмугового НВЧ-сигналу на віртуальному катопотужний віртуальний катод 4 на відстані від сіткоді. вого аноду 3, рівній приблизно відстані від нього Пристрій складається з катоду 1, навколо якодо катода 1. В результаті формується область го розташований ізолятор 2 для запобігання проелектронів, що генерує біля сіткового аноду 3 в бою, сіткового аноду 3, який підсилює пучок електпотенціальній ямі між потужним віртуальним каторонів, направляючи його на потужний віртуальний дом 4 і катодом 1. Утворене на частоті коливань катод 4, сформований в хвилеводі циліндричної електронної області НВЧ поле випромінюється в форми 5; відбивача 6, діелектричного вікна 7, чепростір через діелектричне вікно 7. Антена парарез яке виходить випромінювання, і за допомогою болічного вигляду 8 та обтічник антени 9 забезпеантени параболічного вигляду 8 та обтічника анчують точне спрямування НВЧ випромінювання на тени 9 направляється, а також спеціальних зовніоб'єкт. шніх портів 10, за допомогою яких антена кріпиться до хвилеводу. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator of broadband microwave signal based on a virtual cathode
Автори англійськоюKravchenko Yurii Stepanovych, Melnychuk Olena Mykhailivna
Назва патенту російськоюГенератор широкополосного свч-сигнала на виртуальном катоде
Автори російськоюКравченко Юрий Степанович, Мельничук Елена Михайловна
МПК / Мітки
МПК: H01J 25/00
Мітки: генератор, катоді, віртуальному, нвч-сигналу, широкосмугового
Код посилання
