Регулятор витрати

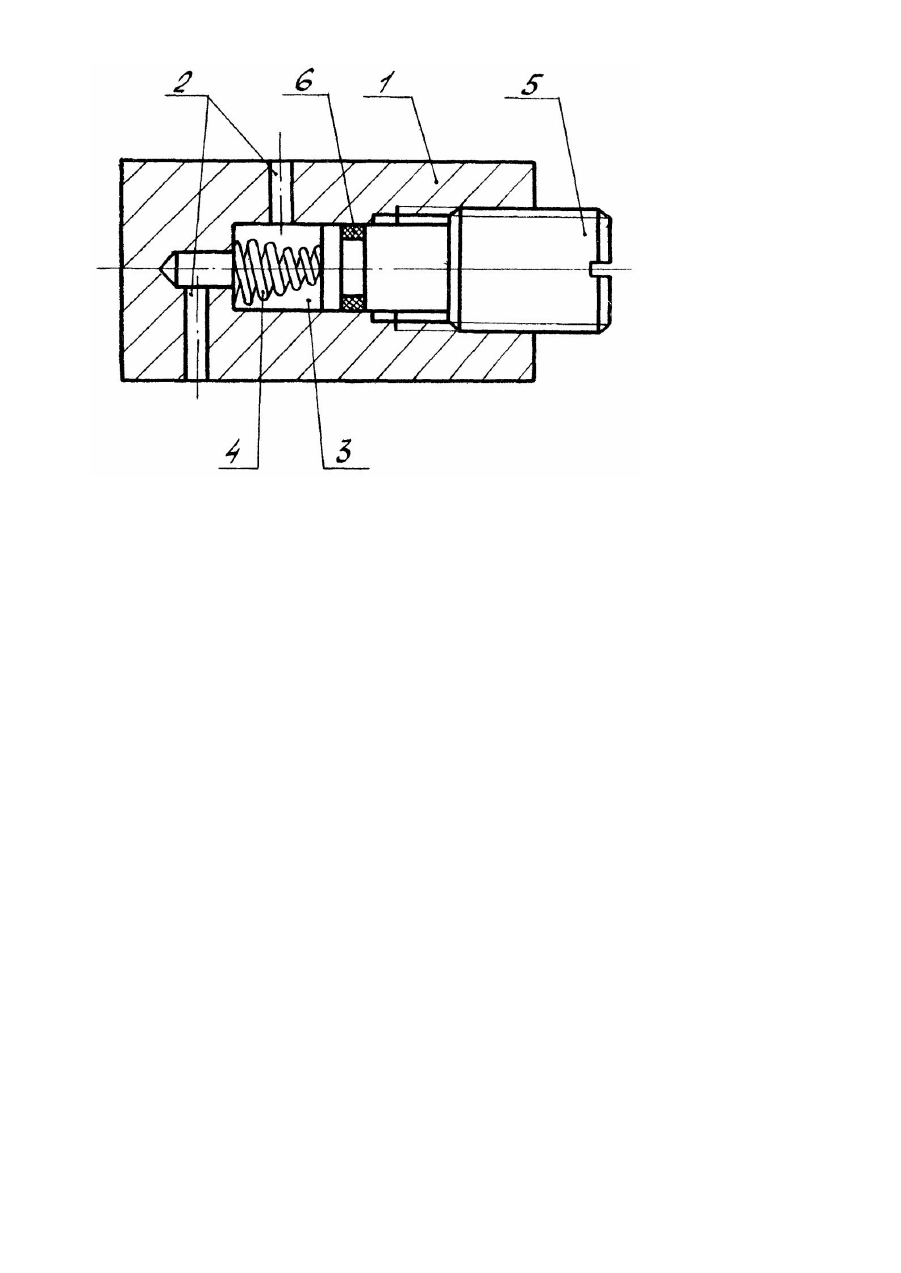

Изобретение относится к регуляторам расхода жидкостей и может быть использовано в гидравлических и смазочных системах станков и других машин. Известен регулятор расхода [1], содержащий корпус с каналами для подвода и отвода жидкости и расположенным в нем регулирующим органом, выполненным в виде цилиндрической регулируемой пружины, внутренняя полость которой сообщается с каналом подвода жидкости, а зазоры между витками могут изменяться вызывая, соответственно, изменение потока жидкости, протекающего через корпус. В указанном регуляторе расхода расход жидкости регулируется изменением зазора между витками при его неизменной длине, равной развернутой длине пружины, что ведет к уменьшению зазора при малых расходах до нескольких микрон и, как следствие, к облитерации и по истечении известного времени - полному прекращению расхода. Данный недостаток устранен в регуляторе расхода с регулирующим органом в виде конической пружины [2]. Это объясняется тем, что конические пружины характеризуются разной жесткостью витков в отличии от цилиндрических, у которых жесткость витков одинакова; в этом случае регулирование расхода жидкости осуществляется не за счет изменения межвитковых зазоров, а за счет изменения длины зазора, в отличии от цилиндрических пружин, где регулирование расхода осуществляется за счет изменения зазора при его неизменной длине. Указанный регулятор расхода содержит корпус с установленным в нем регулирующим органом в виде конической пружины, с радиально-осевым зазором между витками, причем, большее основание пружины закреплено в корпусе, а меньшее установлено свободно. При увеличении скорости потока происходит сжатие конической пружины, уменьшение межвитковых зазоров, т.е проходного сечения, что обеспечивает в итоге постоянный заданный расход протекающей жидкости. Однако, при регулировании малого расхода жидкости, который в свою очередь обуславливается малыми межвитковыми зазорами, дальнейшее увеличение скорости потока может вызвать сближение витков и, как следствие, полное прекращение течения жидкости через регулятор. С другой стороны, при перемене направления потока жидкости, т.е. от большего основания к меньшему, при увеличении скорости потока будет происходить разжатие конической пружины, увеличение межвитковых зазоров, что приведет к еще большему расходу жидкости, т.е. регулятор оказывается неработоспособным. Задачей изобретения является усовершенствование конструкции регулятора расхода, в которой путем обеспечения возможности достижения фиксированных межвитковых зазоров пружины обеспечивается регулирование малых расходов жидкости при любом направлении потока. Решение указанной задачи достигается тем, что регулятор расхода, содержащий корпус с каналами подвода и отвода жидкости и установленным в нем регулирующим органом, выполненным в виде конической пружины, одно из оснований которой закреплено в корпусе, согласно изобретению, содержит регулировочный элемент, установленный с возможностью осевого перемещения, а другое основание пружины контактирует с регулировочным элементом. Поскольку коническая пружина силой упругости опирается на регулировочный элемент, фиксирующий одно из оснований пружины, а другое зафиксировано в корпусе, то межвитковые зазоры будут зависеть только от положения регулировочного элемента, а не от скорости и направления потока жидкости, что позволит регулировать малые расходы жидкости при любом направлении потока. На чертеже изображен общий вид предлагаемого регулятора расхода в разрезе. Регулятор расхода содержит корпус 1 с каналами подвода и отвода жидкости 2, выходящими в отверстие 3, в котором установлен регулирующий орган, выполненный в виде конической пружины 4, одно из оснований которой закреплено в корпусе; регулировочный элемент, выполненный в виде винта 5, имеющий возможность осевого перемещения при вращении; другое основание пружины контактирует с регулировочным элементом (винтом); регулировочный винт уплотнен кольцом 6. Регулятор расхода работает следующим образом. Жидкость подается в корпус 1 по одному из каналов 2 в отверстие 3, проходит через зазоры конической пружины 4, дросселируется и уходит из регулятора через другой из каналов 2. Расход жидкости, протекающей через регулятор, зависит от длины межвиткового зазора, которая изменяется при помощи регулировочного винта 5. Поскольку в рабочем положении пружина силой упругости опирается на регулировочный винт, фиксирующий положение одного из оснований пружины, а другое зафиксировано в корпусе, то межвитковые зазоры будут зависеть только от положения регулировочного винта, а не от скорости и направления потока жидкости, что позволяет регулировать малые расходы жидкости при любом направлении потока. Использование предлагаемого изобретения позволит упростить конструкцию регулятора расхода, снизит трудоемкость изготовления и повысит его надежность. Испытания опытных образцов показали работоспособность регулятора и его надежность.
