Регулятор витрати

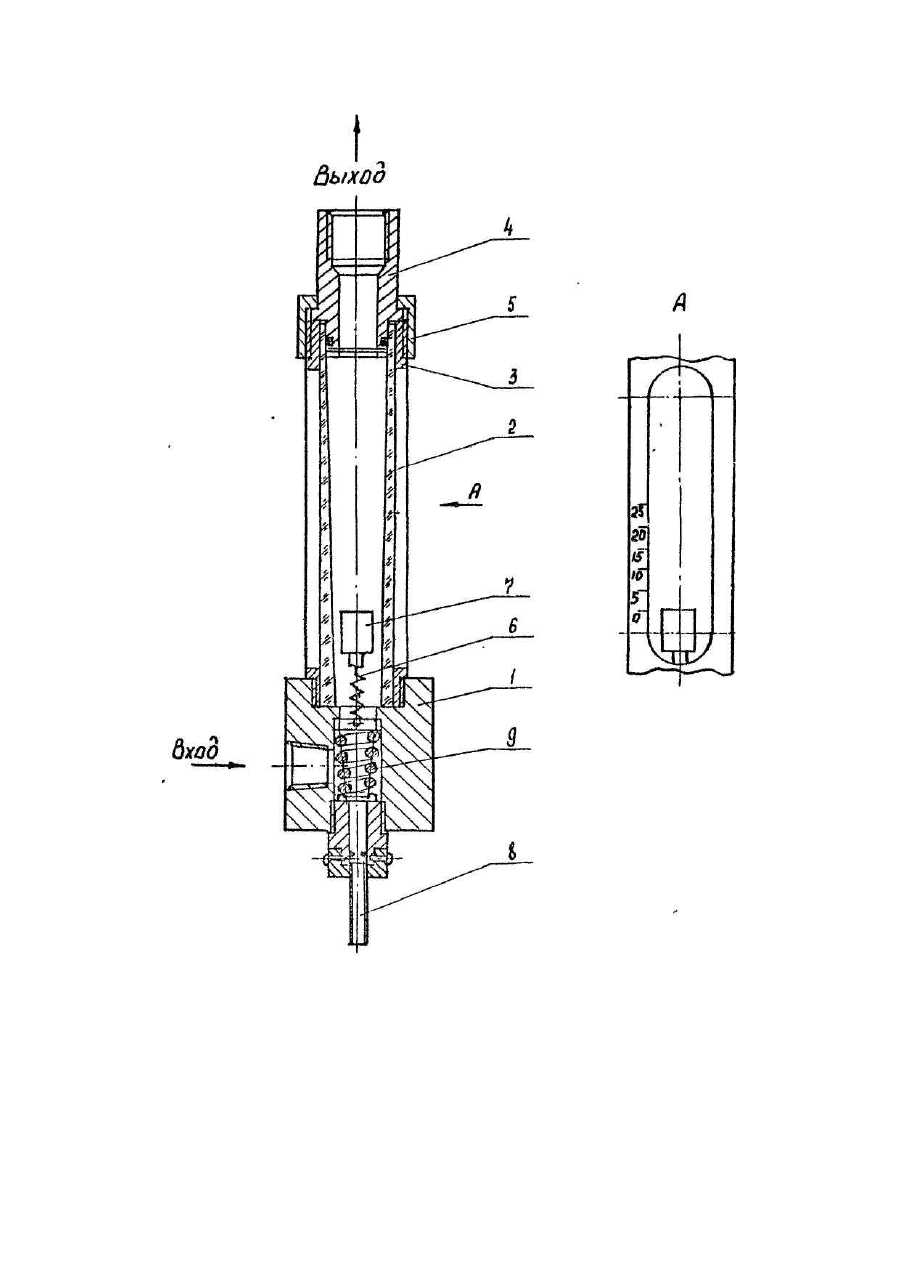

Изобретение относится к устройствам регулирования расхода жидкостей и может быть использовано в смазочных и гидраплических системах. Известны (Автоматизированные смазочные системы и устройства. М., Ма шиностроение, 1982, с. 43) дроссели, содержащие корпус, смотровые стекла и запорную иглу. Недостатком указанных дросселей является отсутствие количественного контроля расхода жидкости через дроссель. Указанный недостаток устранен в регуляторе расхода (там же, с. 44), содержащем корпус, в расточке которого размещен подвижный золотник, соединенный с регулировочным винтом, на золотнике выполнена регулировочная канавка, площадь которой может изменяться по мере перемещения золотника. С корпусом регулятора соединен указатель потока в виде прозрачного корпуса с размещенным в его конической расточке шариком. Поток жидкости, проходящей через дроссель, попадает в коническую расточку корпуса указателя и приподнимает шарик на определенную высоту (в зависимости от расхода). По щели между шариком и расточкой жидкость идет к потребителю. Высота подъема шарика характеризует расход жидкости. Однако указанный регулятор расхода также обладает недостатками, а именно: размещение его на оборудовании должно быть строго вертикальным, помимо этого, указанный регулятор расхода сложен по конструкции и нетехнологичен при изготовлении. Наиболее близким по технической сущности является регулятор расхода (Каталог фирмы De Llmon, раздел II, "Schwebekolbendurch - flussmesser System De Llmon-Frledmann," 1983), содержащий расположенные в одном корпусе дроссельное устройство с запорным элементом и ротаметрическое измерительное устройство в виде прозрачного корпуса конической расточке которого размещен подпружиненный поплавок. Указанное ротаметрическое устройство дает возможность количественного контроля расхода жидкости, а так как внутри корпуса расположен подпружиненный поплавок, то размещать на оборудовании его можно в любом положении, кроме этого, благодаря наличию пружины возможна более точная регулировка расхода жидкости. Однако указанный регулятор расхода обладает существенным недостатком, а именно: при перемещении поплавка пружина сжимается, витки смыкаются, создавая тем самым дополнительное гидравлическое сопротивление потоку жидкости. В основу изобретения поставлена задача создать такой регулятор расхода, в котором до минимума были бы сокращены гидравлические потери за счет того, что поплавок ротаметрического устройства подпружинен пружиной растяжения. Выполнение поставленной задачи достигается тем, что в регуляторе расхода, содержащем, расположенные в одном корпусе Дроссельное устройство с запорным элементом и ротаметрическое измерительное устройство в виде прозрачного корпуса, в конической расточке которого размещен подпружиненный поплавок, согласно изобретению, поплавок связан с корпусом регулятора расхода пружиной растяжения. Благодаря тому, что размещенный в конической расточке ротаметрического корпуса поплавок, подпружинен пружиной растяжения, при прохождении потока жидкости через кольцевую щель между поплавком и конической расточкой, поплавок перемещаясь растягивает пружину, витки пружины размыкаются, увеличивая проходное сечение. Размещение пружины под поплавком резко сокращает гидравлические потери в расточке после поплавка. На чертеже изображен описываемый регулятор расхода. Регулятор расхода состоит из корпуса 1, в расточке которого расположен корпус ротаметрического устройства 2, закрепленный ввернутой в корпус трубкой указателя 3, через штуцер 4 гайкой 5. В конической расточке корпуса ротаметрического устройства расположен подпружиненный пружиной 6 поплавок 7. В корпусе размещена регулируемая штоком 8 коническая пружина 9. Регулятор расхода работает следующим образом. Жидкость подается во входное отверстие корпуса 1, откуда, проходя через щели конической пружины 9, поступает в расточку ротаметрического устройства 2, в зависимости от подъема, подпружиненного пружиной 6, поплавка 7 жидкость проходит по щели, образованной конической расточкой и поплавком, и далее через штуцер 4 к потребителю. На трубке указателя 3 прогрздуирована шкала расходов в зависимости от высоты подъема поплавка.
