Голка в’язальної машини

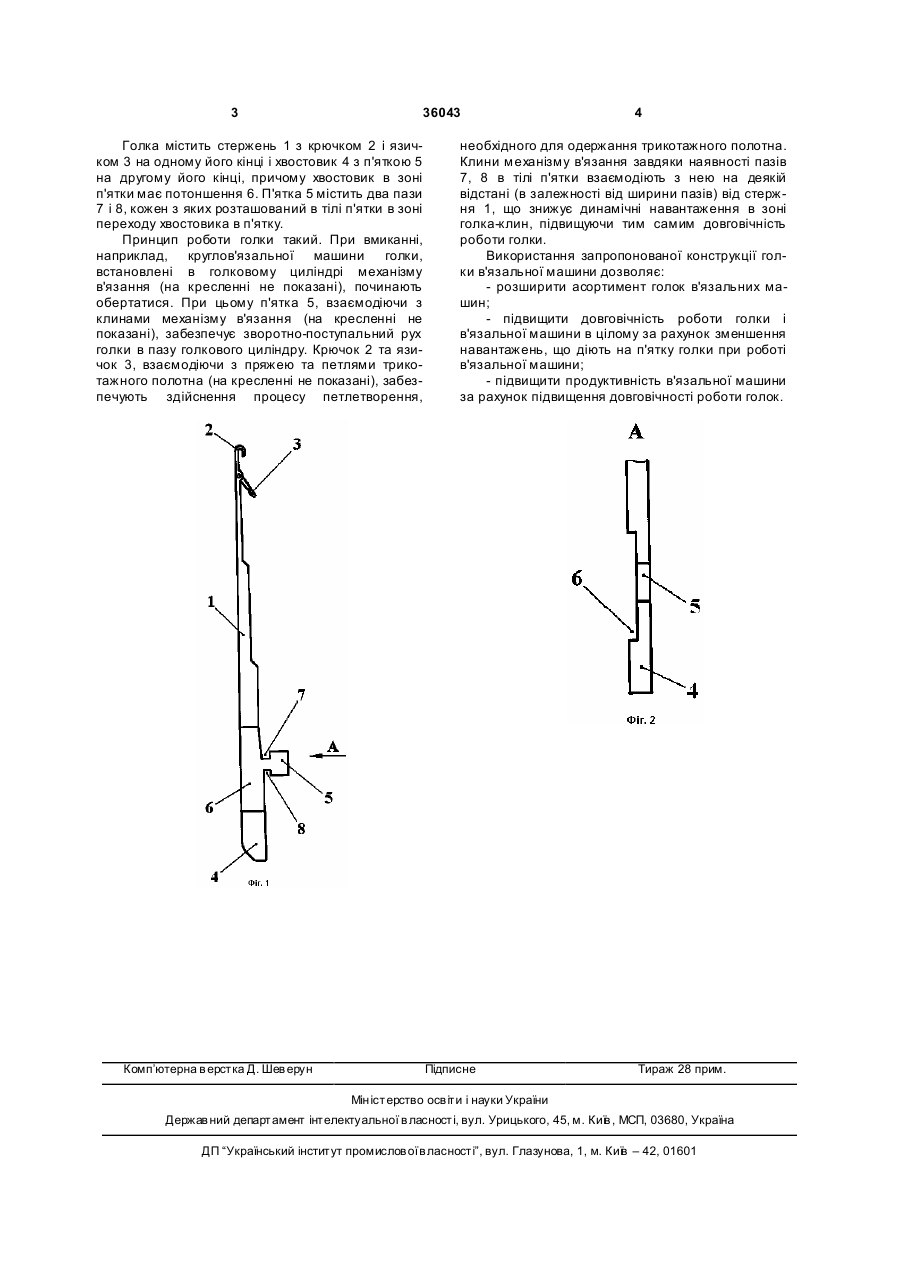

Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, причому хвостовик в зоні п'ятки має потоншення, яка відрізняється тим, що додатково обладнана двома пазами, кожен з яких розташований в тілі п'ятки в зоні переходу хвостовика в п'ятку. (19) (21) u200806408 (22) 14.05.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ГАЙДАМАКА ВАСИЛЬ КИРИЛОВИЧ, UA, МАРЧЕНКО АН АТОЛІЙ ІВАНОВИЧ, U A (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 36043 Голка містить стержень 1 з крючком 2 і язичком 3 на одному його кінці і хвостовик 4 з п'яткою 5 на другому його кінці, причому хвостовик в зоні п'ятки має потоншення 6. П'ятка 5 містить два пази 7 і 8, кожен з яких розташований в тілі п'ятки в зоні переходу хвостовика в п'ятку. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндру. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, Комп’ютерна в ерстка Д. Шев ерун 4 необхідного для одержання трикотажного полотна. Клини механізму в'язання завдяки наявності пазів 7, 8 в тілі п'ятки взаємодіють з нею на деякій відстані (в залежності від ширини пазів) від стержня 1, що знижує динамічні навантаження в зоні голка-клин, підвищуючи тим самим довговічність роботи голки. Використання запропонованої конструкції голки в'язальної машини дозволяє: - розширити асортимент голок в'язальних машин; - підвищити довговічність роботи голки і в'язальної машини в цілому за рахунок зменшення навантажень, що діють на п'ятку голки при роботі в'язальної машини; - підвищити продуктивність в'язальної машини за рахунок підвищення довговічності роботи голок. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
