Голка в’язальної машини
Номер патенту: 36042
Опубліковано: 10.10.2008
Автори: Марченко Анатолій Іванович, Гайдамака Василь Кирилович, Піпа Борис Федорович
Формула / Реферат
Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, причому в тілі стержня в зоні переходу хвостовика в п'ятку розташовані два пази, яка відрізняється тим, що додатково обладнана двома пазами, кожен з яких розташований в тілі п'ятки в зоні переходу хвостовика в п'ятку.
Текст

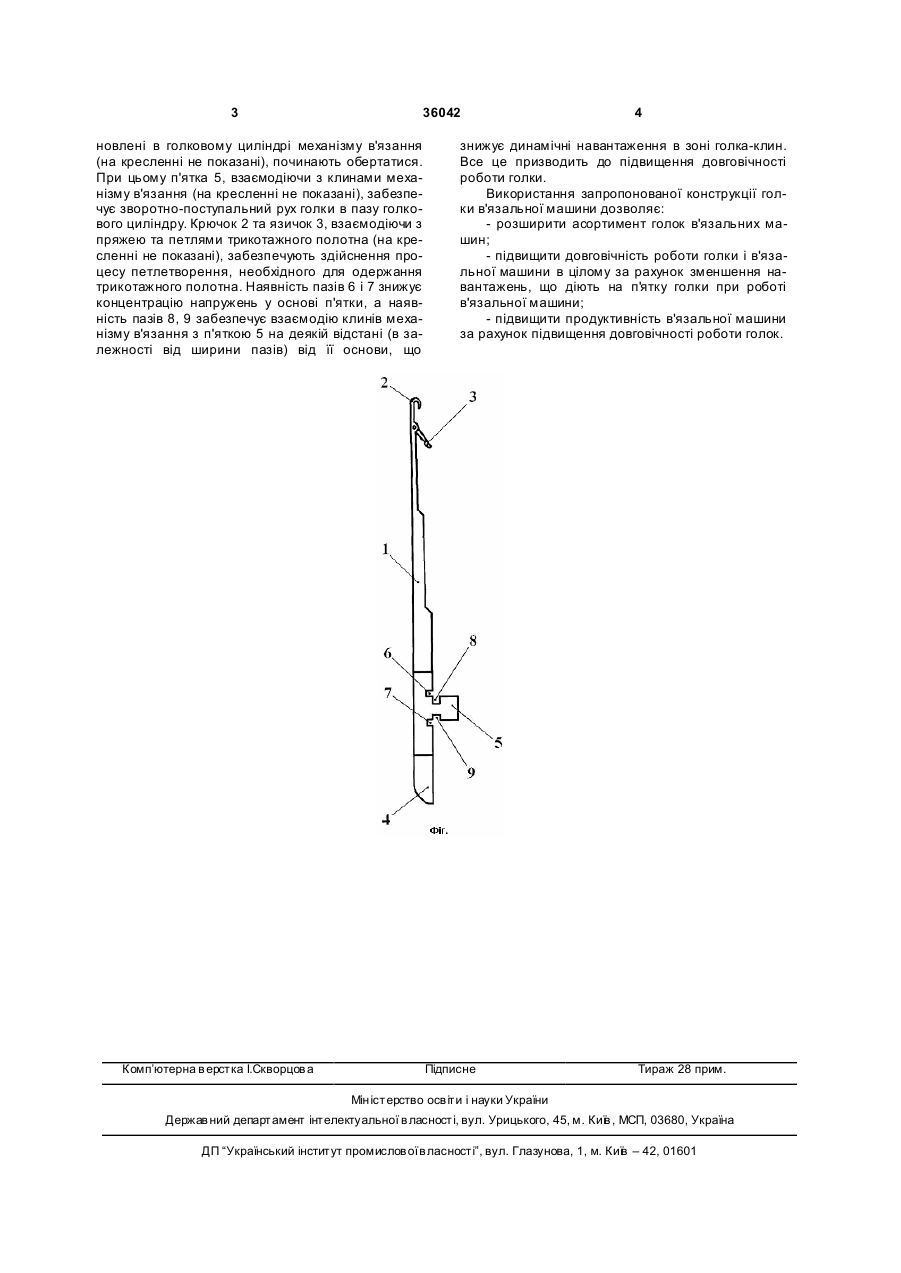

Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, причому в тілі стержня в зоні переходу хвостовика в п'ятку розташовані два пази, яка відрізняється тим, що додатково обладнана двома пазами, кожен з яких розташований в тілі п'ятки в зоні переходу хвостовика в п'ятку. (19) (21) u200806407 (22) 14.05.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ГАЙДАМАКА ВАСИЛЬ КИРИЛОВИЧ, UA, ПІПА БОРИС ФЕДОРОВИЧ, UA, МАРЧЕНКО АН АТОЛІЙ ІВАНОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 36042 новлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндру. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Наявність пазів 6 і 7 знижує концентрацію напружень у основі п'ятки, а наявність пазів 8, 9 забезпечує взаємодію клинів механізму в'язання з п'яткою 5 на деякій відстані (в залежності від ширини пазів) від її основи, що Комп’ютерна в ерстка І.Скворцов а 4 знижує динамічні навантаження в зоні голка-клин. Все це призводить до підвищення довговічності роботи голки. Використання запропонованої конструкції голки в'язальної машини дозволяє: - розширити асортимент голок в'язальних машин; - підвищити довговічність роботи голки і в'язальної машини в цілому за рахунок зменшення навантажень, що діють на п'ятку голки при роботі в'язальної машини; - підвищити продуктивність в'язальної машини за рахунок підвищення довговічності роботи голок. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюNeedle of knitting machine
Автори англійськоюHaidamaka Vasyl Kyrylovych, Pipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюИгла вязальной машины
Автори російськоюГайдамака Василий Кириллович, Пипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: D04B 15/00
Мітки: машини, в'язальної, голка
Код посилання
