Голка в’язальної машини

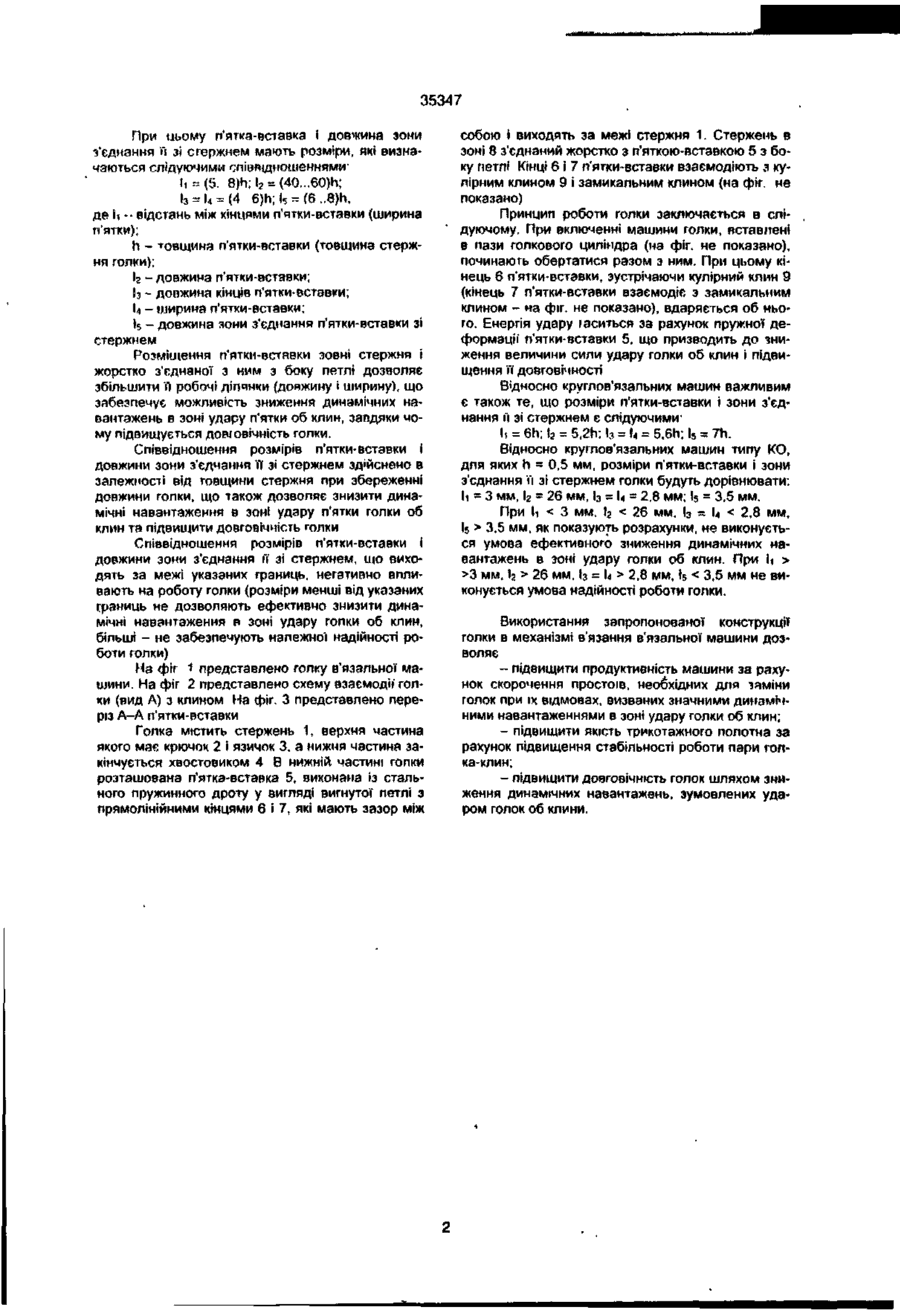

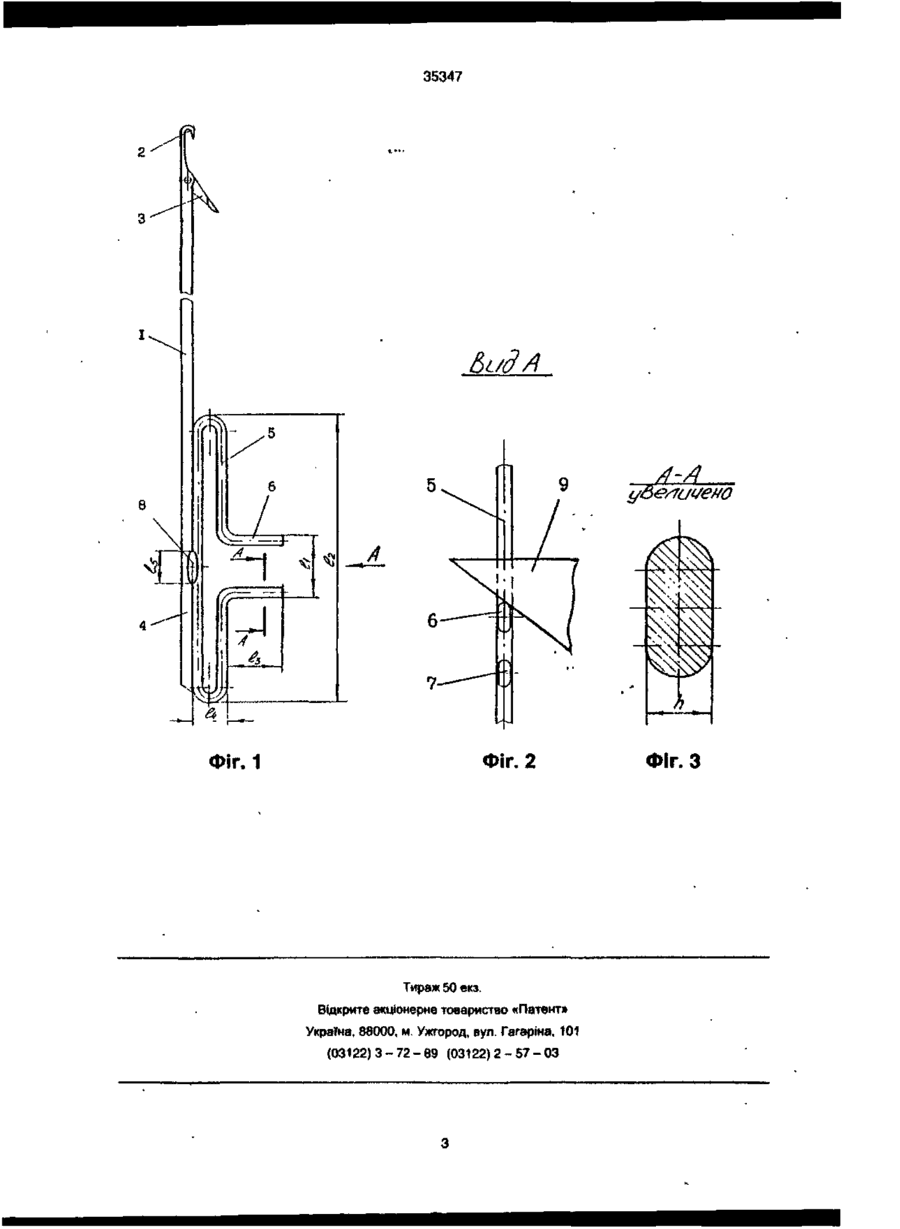

1 Голка в'язальної машини що містить стержень, верхня частина якого має крючок і язичок а нижня частина має хвостовик і п'ятку-вставку виконану із сд ального пружинного дроту у вигляді вигнутої петлі з прямолінійними паралельними кінцями які мають зазор між собою, яка відрізняється тим, що п'ятка-вставка розміщена зовні стержня і з боку петлі жорстко з'єднана з ним 2 Голка в'язальної машини по п 1, яка відрізняється тим, що п'ятка-вставка і довжина зони з'єднання її з» стержнем мають розміри, як» визначаються слідуючими співвідношеннями Винахід відноситься до області трикотажного машинобудування а саме до круглов'язальних машин Відома голка в'язальної машини, що містить стержень крючок язичок п'ятку і хвостовик (Крассий Г Г Справочник трикотажника, К Техніка, 1975, с 110) При взаємодії п'ятки гопки з клином в'язальної машини внаслідок удару виникають значні динамічні навантаження що знижують надійність і ДООГОИІМНІСТЬ роботи голки і машини в цілому (Хомяк О Н Пипа Б Ф Повышение эффективности работы вязальных машин М Легпромбытиздат 1900 208 с ) Відома також голка в'язальної машини що містить стержень верхня частина якого має крючок » язичок а нижня частина має хвостовик і п'ятку-вставку виконану із стального пружинного дроту у вигляді вигнутої петлі з прямолінійними паралельними кінцями які мають зазор між собою (заявка N8 95105223 від 27 10 95, рішення про видачу патента України від 28 12 96) П'ятка-вставка с), до зниження динамічних навантажень в механізмі в'язання в'язальних машин і підвищення ефективності їх роботи Але виконання п'ятки-вставки в тілі стержня голки не дає змоги повністю реалізувати можливості підвищення податливості п'ятки (незначні розміри п'ятки-вставки, зумовлені необхідністю розміщення п в стержні) і, таким чином достатньо знизити динамічні навантаження, зумовлені ударом голки об клин розташована у стержні, а и КІНЦІ ВИХОДЯТЬ за межі стержня Наявність п'ятки-вставки збільшує податливість п'ятки що призводить як відомо (Хомяк О Н , Пипа Б Ф Повышение эффективности работы вязальных машин М , Легпромбытиздат 1990 208 І, = (5 8)h, І 2 = (40 60)h; Із = І4 = (4 6)h, Ц = (6 8)Ь, де h - відстань між кінцями л'ятки-вставки (ширина п'ятки), h - товщина п'ятки-вставки (товщина стержня голки), Іг - довжина п'ятки-вставки. Із - довжина КІНЦІВ п'ятки-вставки, Ід - ширина п'ятки-вставки, І 5 - довжина зони з'єднання п'ятки-вставки зі стержнем 5 со in со Таким чином, в основу винаходу покладена задача створити таку конструкцію голки в'язальної машини в якій шляхом зміни з'єднання л'ятки-вставки зі стержнем забезпечилась би можливість знизити динамічні навантаження в зоні удару голки об клин завдяки чому підвищилася б п ДОВГОВІЧНІСТЬ Поставлена задача досягається тим, що в голці в'язальної машини, що містить стержень, верхня частина якого має хвостовик і язичок, а нижня частина має хвостовик і п'ятку-вставку, виконану із стального пружинного дроту у вигляді вигнутої петлі з прямолінійними кінцями, як» мають зазор між собою, згідно винаходу, п'ятка-вставка розміщена зовні стержня і з боку петлі жорстко з'єднана з ним о> 35347 При цьому п'ятка-вставкз і довжина зони з'єднання п зі стержнем мають розміри, які визначаються слідуючими співвідношеннями' І, - (5. 8)h; ! г = (40...60)h; Із = |4 = (4 6)h; Is = (6 ..8)h. де Ь -- відстань між кінцями п'ятки-вставки (ширина п'ятки); h - товщина п'ятки-вставки (товщина стержня ГОЛКИ); Іг - довжина п'ятки-вставки; Із ~ довжина кінців п'ятки-вставки; U ~ ширина п'ятки-вставки; І5 - довжина зони з'єднання п'ятки-вставки зі стержнем Розміщення п'ятки-вставки зовні стержня і жорстко з'єднаної з ним з боку петлі дозволяє збільшити її робочі ділянки (довжину і ширину), що забезпечує можливість зниження динамічних навантажень в зоні удару п'ятки об клин, завдяки чому підвищується довговічність голки. Співвідношення розмірів п'ятки-вставки і довжини зони з'єднання її зі стержнем здійснено в залежності від товщини стержня при збереженні довжини голки, що також дозволяє знизити динамічні навантаження в зоні удару п'ятки голки об клин та підвищити довговічність голки Співвідношення розмірів п'ятки-вставки і довжини зони з'єднання її зі стержнем, що виходять за межі указаних границь, негативно впливають на роботу голки (розміри менші від указаних Границь не дозволяють ефективно знизити динамічні навантаження в зоні удару голки об клин, більші - не забезпечують належної надійності роботи голки) Иа фіг 1 представлено голку в'язальної машини. На фіг 2 представлено схему взаємодії голки (вид А) з клином На фіг. З представлено переріз А-А п'яткм-вставки Голка містить стержень 1, верхня частина якого має крючок 2 і язичок 3, а нижня частина закінчується хвостовиком 4 В нижній частині гопки розташована п'ятка-вставка 5, виконана із стального пружинного дроту у вигляді вигнутої петлі з прямолінійними кінцями 6 і 7, які мають зазор між собою і виходять за межі стержня 1. Стержень в зоні 8 з'єднаний жорстко з п'яткою-вставкою 5 з боку петлі Кінці 6 і 7 п'ятки-вставки взаємодіють з кулірним клином 9 і замикальним клином (на фіг. не показано) Принцип роботи голки заключається в слідуючому. При включенні машини голки, вставлені в пази голкового циліндра (на фіг. не показано), починають обертатися разом з ним. При цьому кінець 6 п'ятки-вставки, зустрічаючи кулірний клин 9 (кінець 7 п'ятки-вставки взаємодіє з замикальним клином - на фіг. не показано), вдаряється об нього. Енергія удару гаситься за рахунок пружної деформації п'ятки-вставки 5, що призводить до зниження величини сили удару голки об клин і підвищення її довговічності ВІДНОСНО круглов'язальних машин важливим є також те, що розміри п'ятки-вставки і зони з'єднання й зі стержнем є слідуючими' It = 6h; l2 = 5,21т. Із = Ц = 5,6b; ! 5 = 7h. Відносно круглов'язальних машин типу КО, для яких h = 0,5 мм, розміри п'ятки-вставки і зони з'єднання її зі стержнем голки будуть дорівнювати: її = 3 мм, І2 = 26 мм, Ь = U = 2,8 мм; Is = 3,5 мм. При її < 3 мм. l 2 < 26 мм. 13 = U 3,5 мм, як показують розрахунки, не виконується умова ефективного зниження динамічних навантажень в зоні удару голки об клин. При h > >3 мм. І2 > 26 мм, Із = Ц > 2,8 мм, Is < 3,5 мм не виконується умова надійності роботи голки. Використання запропонованої конструкції голки в механізмі в'язання в'язальної машини дозволяє - підвищити продуктивність машини за рахунок скорочення простоїв, необхідних для заміни голок при їх відмовах, визваних значними динамічними навантаженнями в зоні удару голки об клин; - підвищити якість трикотажного полотна за рахунок підвищення стабільності роботи пари голка-клин; - підвищити довговічність голок шляхом зниження динамічних навантажень, зумовлених ударом голок об клини. 35347 t/ЗЄґГиі/ЄНО Фіг 2 Фіг. 1 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 Фіг. З
