Голка круглов’язальної машини

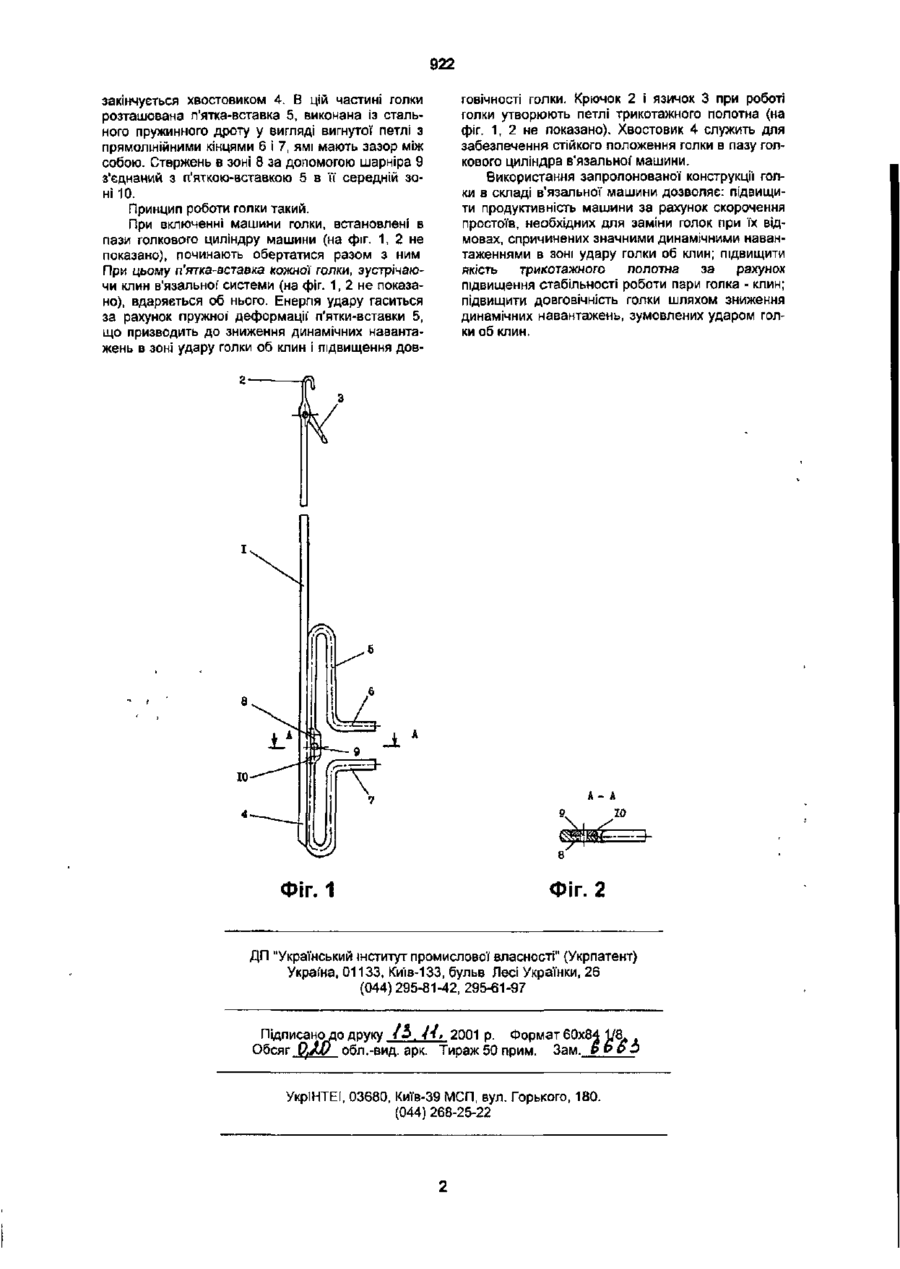

Голка в'язальної машини, що містить стержень, одна частина якого має крючок І язичок, а друга частина має хвостовик і п'ятку-вставку, виконану із стального пружинного дроту у вигляді вигнутої петлі з прямолінійними паралельними кінцями, які мають зазор між собою, розміщену зовні стержня і з боку петлі, з'єднану з ним, яка відрізняється тим, що п'ятка-вставка в зоні її середньої частини з'єднана зі стержнем шарнірно. Корисна модель відноситься по області трикотажного машинобудування, а саме, до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень, одна частина якого має крючок і язичок, друга частина має хвостовик і п'ятку-вставку, виконану із стального пружинного дроту у вигляді вигнутої петлі з прямолінійними паралельними кінцями, які мають зазор між собою (див.: Патент України № 19492 А, МПК D04B15/04). П'ятка-вставка розташована у стержні, а її кінці виходять за межі стержня. Наявність п'ятки-вставки збільшує податливість п'ятки, що призводить, як відомо (див/. Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. - М.: Легпромбытиздат, 1990. - 206 с), до зниження динамічних навантажень в зоні удару голки об клин, завдяки чому підвищується довговічність голки. Але виконання п'ятки-вставки в тілі стержня голки не дає змоги повністю реалізувати можливості податливості п'ятки (незначні розміри п'ятки-вставки, зумовлені необхідністю розміщення її в стержні) І, таким чином, достатньо знизити динамічні навантаження, зумовлені ударом голки об клин. 27.03.2000, МПК D04B15/04). П'ятка-вставка з'єднана зі стержнем жорстко. Проте жорстке з'єднання п'ятки-вставки зі стержнем не дозволяє повністю реалізувати ефект зниження динамічних навантажень в зоні удару голки об клин {див.: Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. - U:. Петромбытиздат, 1990.-208 с ) . Таким чином, в основу корисної моделі покладена задача створити таку конструкцію голки в'язальної машини, в якій шляхом зміни виду з'єднання п'ятки-вставки зі стержнем забезпечилась би можливість знизити динамічні навантаження в зоні удару голки об клин, завдяки чому підвищилася б її довговічність. Поставлена задача досягається тим, що в голці в'язальної машини, що містить стержень, одна частина якого має крючок і язичок, а друга частина має хвостовик і п'ятку-вставку, виконану із стального пружинного дроту у вигляді вигнутої петлі з прямолінійними паралельними кінцями, які мають зазор між собою, розміщену зовні стержня і з боку петлі, з'єднану з ним, згідно корисної моделі, п'ятка-вставка в зоні її середньої частини з'єднана зі стержнем шарнірно. Виконання з'єднання п'ятки-вставки зі стержнем шарнірним в середній її частині зменшує жорсткість п'ятки-вставки (див/. Писаренко Г.С. и др. Справочник по сопротивлению материалов. - К.: Наук, думка, 1975. - 704 с ) , що забезпечує можливість зниження динамічних навантажень в зоні удару голки об клин, завдяки чому підвищується довговічність голки На фіг, 1 представлена голка в'язальної машини, на фіг. 2 представлений розріз А-А голки. Голка містить стержень 1, одна частина якого має крючок 2 І язичок 3, а друга частина стержня З метою зниження динамічних навантажень в зоні удару голки об клин почали використовувати голки в'язальних машин, п'ятка яких має меншу жорсткість. Відома, зокрема, голка в'язальної машини, що містить стержень, одна частина якого має крючок і язичок, а друга частина має хвостовик і п'яткувставку, виконану із стального пружинного дроту у вигляді вигнутої петлі з прямолінійними паралельними кінцями, які мають зазор між собою, розміщену зовні стержня і з боку петлі, з'єднану з ним (див.: Заявка № 99095306 від 27.09.1999, рішення про видачу патенту України на винахід від CM CM 922 закінчується хвостовиком 4. В цій частині голки розташована п'ятка-вставка 5, виконана із стального пружинного дроту у вигляді вигнутої петлі з прямолінійними кінцями 6 і 7, ямі мають зазор між собою. Стержень в зоні 8 за допомогою шарніра 9 з'єднаний з п'яткою-вставкою 5 в її середній зоні 10. Принцип роботи голки такий. При включенні машини голки, встановлені в пази голкового циліндру машини (на фіг. 1, 2 не показано), починають обертатися разом з ним При цьому п'ятка-вставка кожної голки, зустрічаючи клин в'язальної* системи (на фіг. 1, 2 не показано), вдаряється об нього. Енергія удару гаситься за рахунок пружної деформації п'ятки-вставки 5, що призводить до зниження динамічних навантажень в зоні удару голки об клин і підвищення дов говічності голки. Крючок 2 і язичок 3 при роботі голки утворюють петлі трикотажного полотна (на фіг. 1, 2 не показано). Хвостовик 4 служить для забезпечення стійкого положення голки в пазу голкового циліндра в'язальної машини. Використання запропонованої конструкції голки в складі в'язальної машини дозволяє: підвищити продуктивність машини за рахунок скорочення простоїв, необхідних для заміни голок при їх відмовах, спричинених значними динамічними навантаженнями в зоні удару голки об клин; підвищити якість трикотажного полотна за рахунок підвищення стабільності роботи пари голка - клин; підвищити довговічність голки шляхом зниження динамічних навантажень, зумовлених ударом голки об клин. 9 А -А 10 8 ФІГ. 1 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку /-Д. Н» 2001 p. Формат 60x84 Ш , Обсяг Qf/J/ обл.-вид. арк. Тираж50 прим. Зам. Во о О УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
