Всмоктувальна лінія насоса

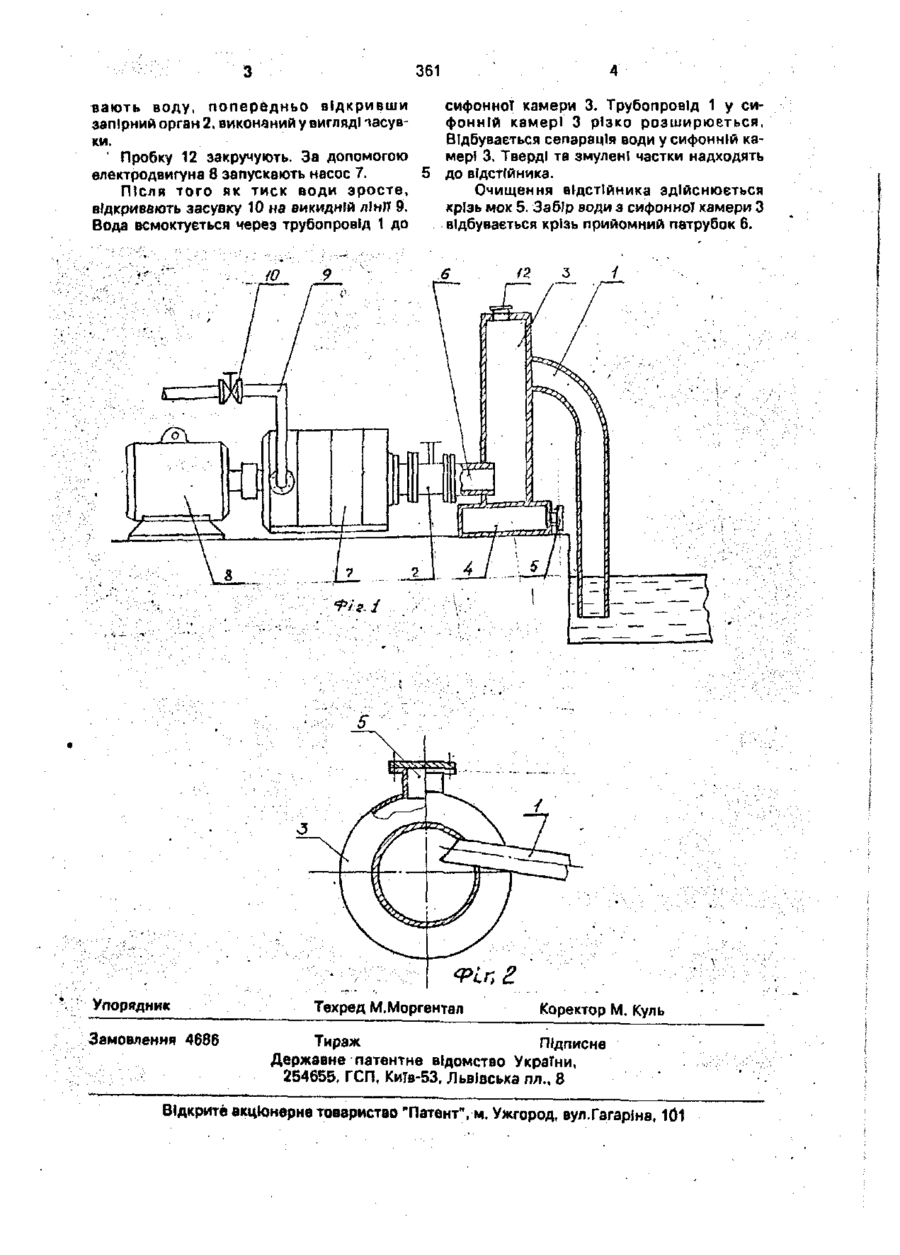

Всмоктувальна лінія насоса, що складається з трубопроводу, запірного органу та пристрою для забезпечення пуску насоса, яка в і д р і з н я є т ь с я тим, що пристрій для пуску насоса виконано у вигляді сифонної камери, яку розміщено поміж трубопроводом та запірним органом. Корисна модель відноситься до буріння та може бути використана для подавання води з відкритих водойм, рік та морів. Відома всмоктувальна ЛІНІЯ насоса (прототип), що містить трубопровід, запірний орган та пристрій для забезпечення пуску насоса, виконаний у вигляді зворотного клапана [Боровской С.А., Соколовский СМ. Насосы и компрессоры. - М.: Недра, 1972.-С. 106, 129]. За наявності у воді, всмоктуваній насосом, абразивних речовин (наприклад, піску) зворотний клапан досить Інтенсивно спрацьовується. У основу створення корисної моделі поставлена задача удосконалення всмоктувальної лінії насоса, в якій за рахунок виконання пристрою для забезпечення пуску насоса у вигляді сифонної камери з відстійником забезпечується збільшення тривалості безупинної роботи насоса за наявності у всмоктуваній воді сторонніх домішок. Поставлена задача розв'язується за рахунок того, що у всмоктувальній лінії насоса, що складається з трубопроводу, запірного органу та пристрою для забезпе чення пуску насоса, новим є те, що пристрій для пуску насоса виконано у вигляді сифонно? камери, яку розмїщено поміж трубопроводом та запірним органом та обладнано ВІДСТІЙНИКОМ. У сифонній камері, розміщеній поміж трубопроводом та запірним органом, внаслідок різкого розширення трубопроводу відбувається сепарація всмоктуваної рідини та накопичення змулених твердих часток у відстійнику. На фіг. 1 зображено всмоктувальну лінію насоса, загальний вид; на фіг. 2 - ввід трубопроводу до сифонної камери. Пристрій містить трубопровід 1, запірний орган 2, поміж якими розміщено сифонну камеру 3, обладнану ВІДСТІЙНИКОМ 4. Відстійник 4 обладнано моком 5 для очищення. Запірний орган 2 приймальним патрубком б сполучений з перекачувальним насосом з електродвигуном 8 та викидною ЛІНІЄЮ 9 з засувкою 10. У сифонній камері З виконано отвір 11 з пробкою 12. Пристрій працює в такий спосіб: До пуску насоса пробку 12 вигвинчують 1 через отвір 11 до сифонної камери 3 нали 361 вають воду, попередньо відкривши запірний орган 2, виконаний у вигляді іасувки. ' Пробку 12 закручують. За допомогою електродвигуна 8 запускають насос 7. Після того як тиск води зросте, відкривають засувку 10 на викидній ЛІНІЇ 9. Вода всмоктується через трубопровід 1 до Упорядник Замовлення 4686 сифонної камери 3. Трубопровід 1 у сифонній камері 3 різко розширюється, Відбувається сепарація води у сифонній камері 3, Тверді та змулені частки надходять до відстійника. Очищення відстійника здійснюється крізь мок 5. Забір води з сифонної камери З відбувається крізь прийомний патрубок 6. Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України. 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ґагаріна, 101
