Пристрій для забирання та зливання рідини з бака

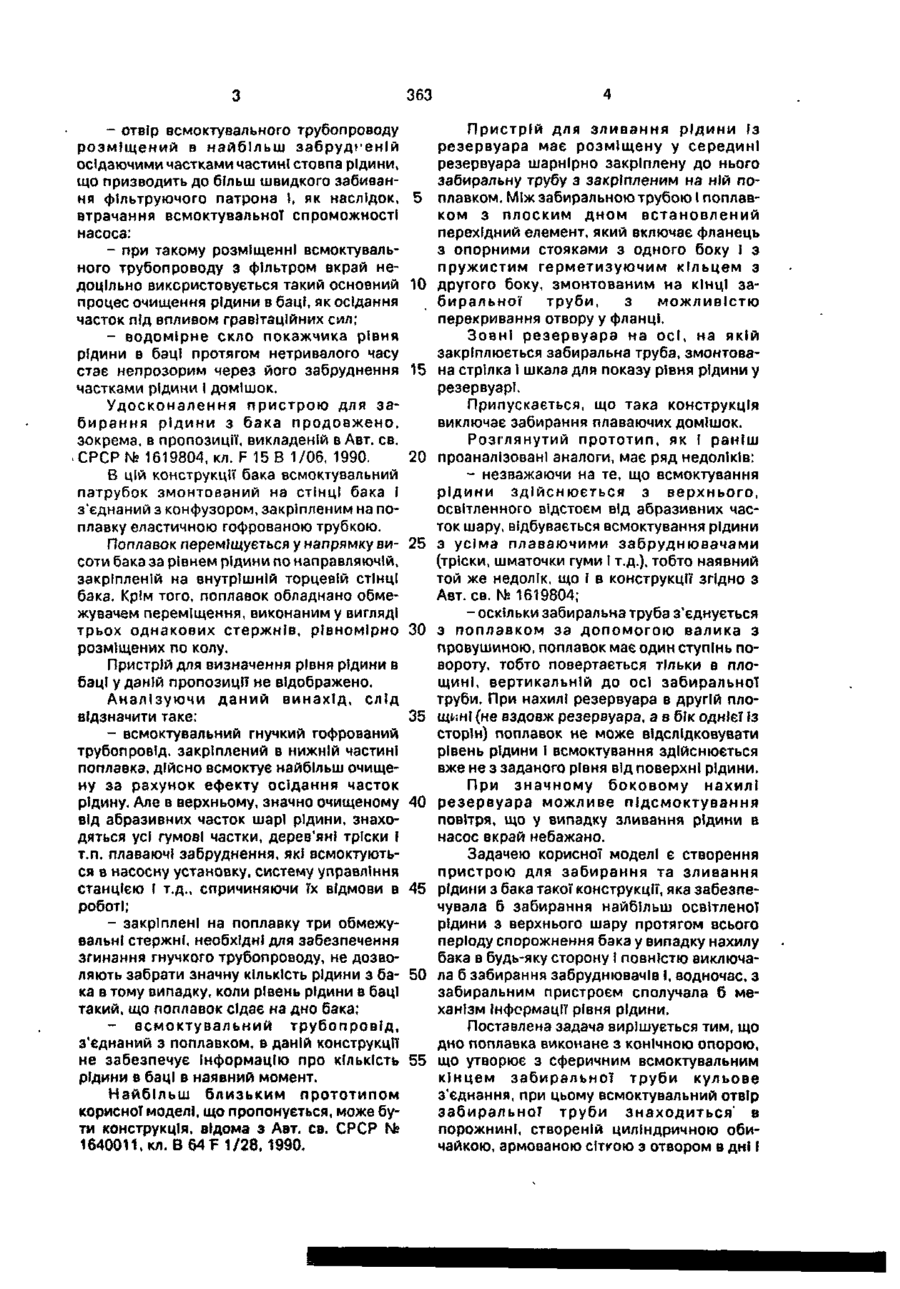

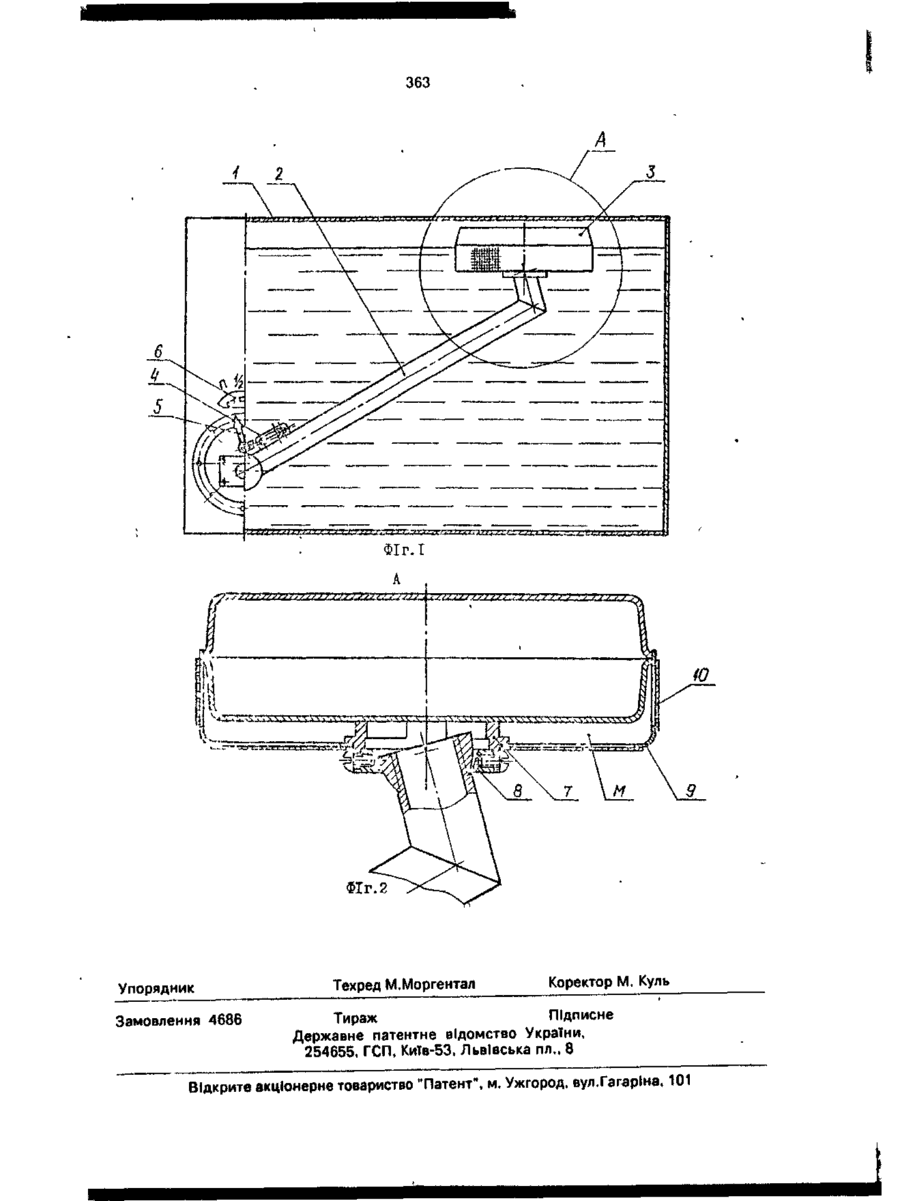

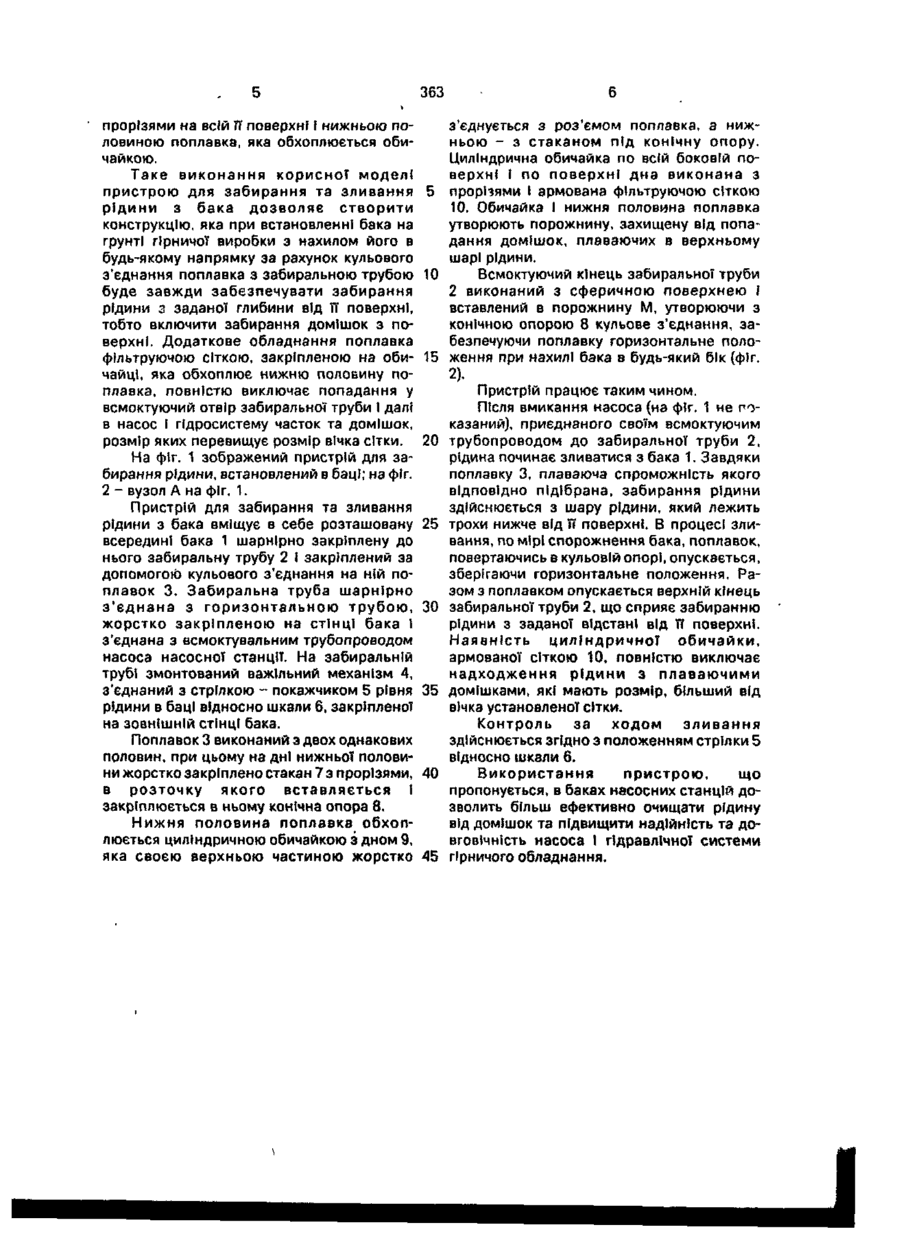

Пристрій для забирання та зливання рідини з бака насосної станції, який містить розташований в баці поплавок, забиральну трубу з важільним механізмом, що включає вісь з стрілкою-покажчиком рівня і шкалу, закріплену на зовнішній стінці бака, який в і д р і з н я є т ь с я тим, що дно поплавка виконане з конічною опорою, яка утворює з сферичним всмоктуючим кінцем забиральноітруби кульове з'єднання, при цьому всмоктуючий отвір забиральної труби знаходиться в порожнині, створеній циліндричною обичайкою, армованою сіткою, з отвором в дні і прорізями по всій її поверхні, і нижньою половиною поплавка, обхопленою обичайкою. Корисна модель має відношення до галузі забирання та зливання рідини із резервуарів і може бути використана переважно в баках насосних станцій гідравлічних шахтних кріплень вугледобувних комплексів, де робоча рідина при початковому заповненні бака і в процесі роботи забруднюється значною кількістю вугільнопородних домішок, шматочків гуми, дерев'яних трісок і т.д. Забруднена рідина, попадаючи в рухомі деталі насосної станції і гідравлічного кріплення, різко знижує їх надійність І довговічність. Задачу зниження забрудненості рідини, на якій працює насосна станція, вирішують шляхом використання ефекту осідання забруднюючих часток в баці І установлювання фільтруючого елемента на всмоктувальному боці насоса. На цьому принципі виконаний бак насосної станції СНУ-5 [Хорин В.Н. Объемный гидропривод забойного оборудования. - М.: Недра, 1980. - С. 266-268], яка серійно виготовляється Новгородським машзаводом їм. Г.І. Петровського (с.м.т. Новгородське, Донецької обл.). В цій конструкції всмоктувальний трубопровід виконано з металевої труби, установленої вертикально в баці. кінець якої зрізаний під кутом 30° І розміщений на відстані не ближче двох її діаметрів від дна бака Кінець трубопроводу розміщений у фільтруючому патроні. Для контролю рівня рідини в баці на його зовнішній стороні встановлено водомірне скло. Однак ця конструкція має ряд суттєвих недоліків: - в зв'язку з необхідністю розміщення кінця всмоктувального трубопроводу на відстані двох його діаметрів від дна бака значно збільшується невикористуваний (мертвий) об'єм бака; С > СО со 363 - отвір всмоктувального трубопроводу розміщений в найбільш забрудгеній осідаючими частками частині стовпа рідини, що призводить до більш швидкого забивання фільтруючого патрона І, як наслідок, 5 втрачання всмоктувальної спроможності насоса: - при такому розміщенні всмоктувального трубопроводу з фільтром вкрай недоцільно використовується такий основний 10 процес очищення рідини в баці, як осідання часток під впливом гравітаційних сил; - водомірне скло покажчика рівня рідини в баці протягом нетривалого часу стає непрозорим через його забруднення 15 частками рідини І домішок. Удосконалення пристрою для забирання рідини з бака продовжено, зокрема, в пропозиції, викладеній в Авт. св. СРСР № 1619804, кл. F 15 В 1/06, 1990. 20 В цій конструкції бака всмоктувальний патрубок змонтований на стінці бака і з'єднаний з конфузором, закріпленим на поплавку еластичною гофрованою трубкою. Поплавок переміщується у напрямку ви- 25 соти бака за рівнем рідини по направляючій, закріпленій на внутрішній торцевій стінці бака. Крім того, поплавок обладнано обмежувачем переміщення, виконаним у вигляді трьох однакових стержнів, рівномірно ЗО розміщених по колу. Пристрій для визначення рівня рідини в баці уданій пропозиції не відображено. Аналізуючи даний винахід, слід відзначити таке: 35 - всмоктувальний гнучкий гофрований трубопровід, закріплений в нижній частині поплавка, дійсно всмоктує найбільш очищену за рахунок ефекту осідання часток рідину. Але в верхньому, значно очищеному 40 від абразивних часток шарі рідини, знаходяться усі гумові частки, дерев'яні тріски І т.п. плаваючі забруднення, які всмоктуються в насосну установку, систему управління станцією І т.д., спричиняючи їх відмови в 45 роботі; - закріплені на поплавку три обмежувальні стержні, необхідні для забезпечення згинання гнучкого трубопроводу, не дозволяють забрати значну кількість рідини з ба- 50 ка в тому випадку, коли рівень рідини в баці такий, що поплавок сідає на дно бака; - всмоктувальний трубопровід, з'єднаний з поплавком, в даній конструкції не забезпечує інформацію про кількість 55 рідини в баці в наявний момент. Найбільш близьким прототипом корисної моделі, що пропонується, може бути конструкція, відома з Авт. св. СРСР N? 1640011, кл. В 641= 1/28, 1990. Пристрій для зливання рідини Із резервуара має розміщену у середині резервуара шарнірно закріплену до нього забиральну трубу з закріпленим на ній поплавком. Між забиральною трубою І поплавком з плоским дном встановлений перехідний елемент, який включає фланець з опорними стояками з одного боку І з пружистим герметизуючим кільцем з другого боку, змонтованим на кінці забиральної труби, з можливістю перекривання отвору у фланці. Зовні резервуара на осі, на якій закріплюється забиральна труба, змонтована стрілка І шкала для показу рівня рідини у резервуарі. Припускається, що така конструкція виключає забирання плаваючих домішок. Розглянутий прототип, як І раніш проаналізовані аналоги, має ряд недоліків: - незважаючи на те, що всмоктування рідини здійснюється з верхнього, освітленного відстоєм від абразивних часток шару, відбувається всмоктування рідини з усіма плаваючими забруднювачами (тріски, шматочки гуми і т.д.), тобто наявний той же недолік, що І в конструкції згідно з Авт. св. № 1619804; - оскільки забиральна труба з'єднується з поплавком за допомогою валика з провушиною, поплавок має один ступінь повороту, тобто повертається тільки в площині, вертикальній до осі забиральної труби. При нахилі резервуара в другій площині (не вздовж резервуара, а в бік однієї із сторін) поплавок не може відслідковувати рівень рідини і всмоктування здійснюється вже не з заданого рівня від поверхні рідини. При значному боковому нахилі резервуара можливе підсмоктування повітря, що у випадку зливання рідини в насос вкрай небажано. Задачею корисної моделі є створення пристрою для забирання та зливання рідини з бака такої конструкції, яка забезпечувала б забирання найбільш освітленої рідини з верхнього шару протягом всього періоду спорожнення бака у випадку нахилу бака в будь-яку сторону і повністю виключала б забирання забруднювачів і, водночас, з забиральним пристроєм сполучала б механізм Інформації рівня рідини. Поставлена задача вирішується тим, що дно поплавка виконане з конічною опорою, що утворює з сферичним всмоктувальним кінцем забиральної труби кульове з'єднання, при цьому всмоктувальний отвір забиральної труби знаходиться в порожнині, створеній циліндричною обичайкою, армованою сіткою з отвором в дні І 363 прорізями на всій її поверхи? І нижньою половиною поплавка, яка обхоплюється обичайкою. Таке виконання корисної моделі пристрою для забирання та зливання 5 рідини з бака дозволяє створити конструкцію, яка при встановленні бака на грунті гірничої виробки з нахилом його в будь-якому напрямку за рахунок кульового з'єднання поплавка з забиральною трубою 10 буде завжди забезпечувати забирання рідини з заданої глибини від її поверхні, тобто включити забирання домішок з поверхні. Додаткове обладнання поплавка фільтруючою сіткою, закріпленою на оби- 15 чайці, яка обхоплює нижню половину поплавка, повністю виключає попадання у всмоктуючий отвір забиральної труби І далі в насос І гідросистему часток та домішок, розмір яких перевищує розмір вічка сітки. 20 На фіг. 1 зображений пристрій для забирання рідини, встановлений в баці; на фіг. 2 - вузол А на фіг. 1. Пристрій для забирання та зливання рідини з бака вміщує в себе розташовану 25 всередині бака 1 шарнірно закріплену до нього забиральну трубу 2 І закріплений за допомогою кульового з'єднання на ній поплавок 3. Забиральна труба шарнірно з'єднана з горизонтальною трубою, ЗО жорстко закріпленою на стінці бака І з'єднана з всмоктувальним трубопроводом насоса насосної станції. На забиральній трубі змонтований важільний механізм 4, з'єднаний з стрілкою - покажчиком 5 рівня 35 рідини в баці відносно шкали 6, закріпленої на зовнішній СТІНЦІ бака. Поплавок 3 виконаний з двох однакових половин, при цьому на дні нижньої половини жорстко закріплено стакан 7 з прорізями, 40 в розточку якого вставляється І закріплюється в ньому конічна опора 8. Нижня половина поплавка обхоплюється циліндричною обичайкою з дном 9, яка своєю верхньою частиною жорстко 45 з єднується з роз ємом поплавка, а нижньою - з стаканом під конічну опору. Циліндрична обичайка по всій боковій поверхні і по поверхні дна виконана з прорізями і армована фільтруючою сіткою 10. Обичайка і нижня половина поплавка утворюють порожнину, захищену від попадання домішок, плаваючих в верхньому шарі рідини. Всмоктуючий кінець забиральної труби 2 виконаний з сферичною поверхнею і вставлений в порожнину М, утворюючи з конічною опорою 8 кульове з'єднання, забезпечуючи поплавку горизонтальне положення при нахилі бака в будь-який бік (фіг. 2). Пристрій працює таким чином. Після вмикання насоса (на фіг. 1 не показаний), приєднаного своїм всмоктуючим трубопроводом до забиральної труби 2, рідина починає зливатися з бака 1. Завдяки поплавку 3, плаваюча спроможність якого відповідно підібрана, забирання рідини здійснюється з шару рідини, який лежить трохи нижче від її поверхні. В процесі зливання, по мірі спорожнення бака, поплавок, повертаючись в кульовій опорі, опускається, зберігаючи горизонтальне положення. Разом з поплавком опускається верхній кінець забиральної труби 2, що сприяє забиранню рідини з заданої відстані від її поверхні. Наявність циліндричної обичайки, армованої сіткою 10, повністю виключає надходження рідини з плаваючими домішками, які мають розмір, більший від вічка установленої сітки. Контроль за ходом зливання здійснюється згідно з положенням стрілки 5 відносно шкали 6. Використання пристрою, що пропонується, в баках насосних станцій дозволить більш ефективно очищати рідину від домішок та підвищити надійність та довговічність насоса І гідравлічної системи гірничого обладнання. 363 і г Фіг. 2 Упорядник Замовлення 4686 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна. 101
