Вихрова тарілка для тепломасообмінних апаратів та мокрого пилоуловлювання

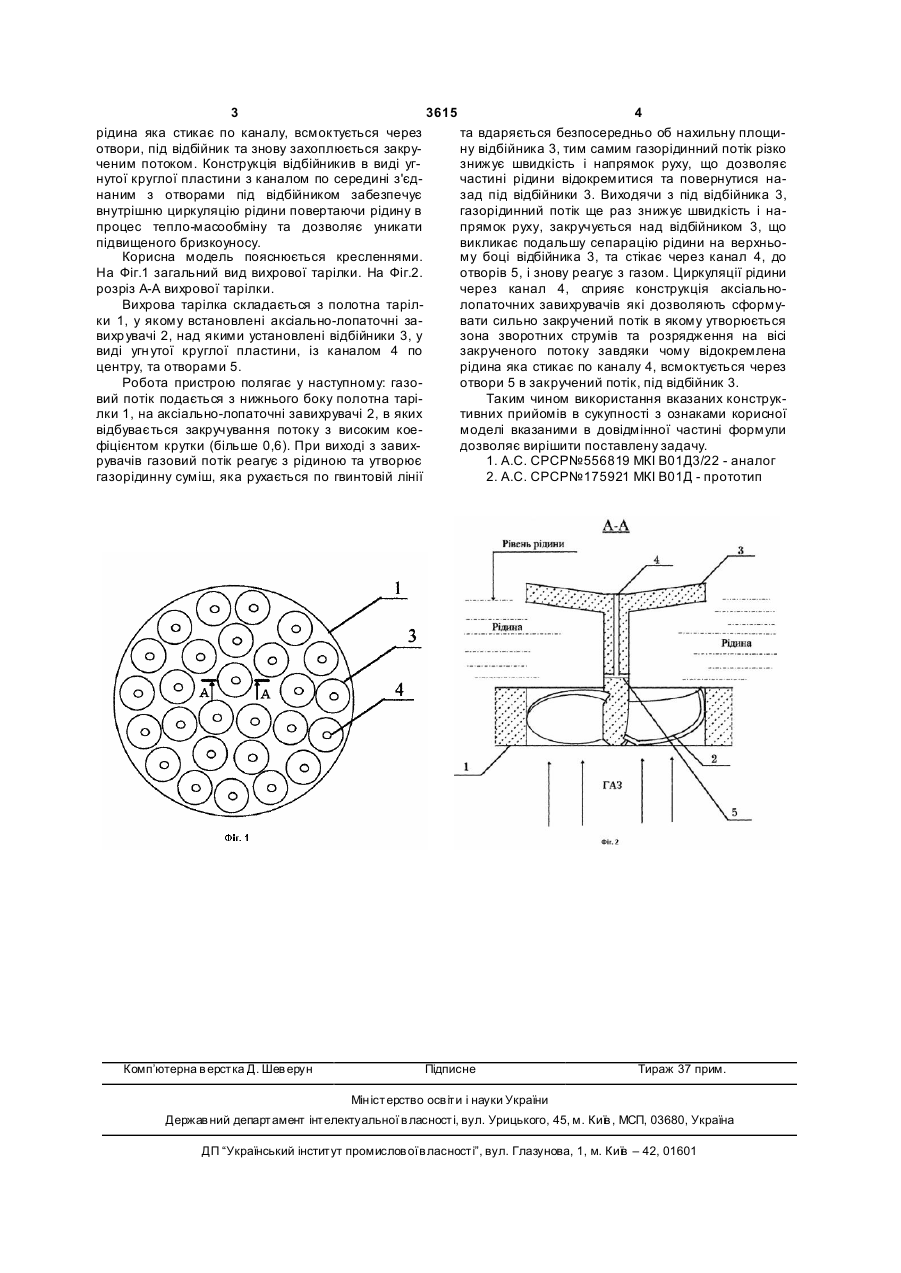

Вихрова тарілка із завихрювальних елементів з відбійниками у вигляді угнути х кругли х пластин, яка відрізняється тим, що завихрювальні елементи виконані у вигляді аксіально-лопаточних завихрювачів, відбійники виконані з каналом по центру і з'єднуються з отворами під відбійником. (19) (21) 20031213185 (22) 30.12.2003 (24) 15.12.2004 (46) 15.12.2004, Бюл. №12, 2004р. (72) Афтанюк Валерій Валентинович, Спінов Владислав Ми хайлович (73) Афтанюк Валерій Валентинович, Спінов Владислав Ми хайлович 3 3615 4 рідина яка стикає по каналу, всмоктується через та вдаряється безпосередньо об нахильну площиотвори, під відбійник та знову захоплюється закруну відбійника 3, тим самим газорідинний потік різко ченим потоком. Конструкція відбійникив в виді угзнижує швидкість і напрямок руху, що дозволяє нутої круглої пластини з каналом по середині з'єдчастині рідини відокремитися та повернутися нананим з отворами під відбійником забезпечує зад під відбійники 3. Виходячи з під відбійника 3, внутрішню циркуляцію рідини повертаючи рідину в газорідинний потік ще раз знижує швидкість і напроцес тепло-масообміну та дозволяє уникати прямок руху, закручується над відбійником 3, що підвищеного бризкоуносу. викликає подальшу сепарацію рідини на верхньоКорисна модель пояснюється кресленнями. му боці відбійника 3, та стікає через канал 4, до На Фіг.1 загальний вид вихрової тарілки. На Фіг.2. отворів 5, і знову реагує з газом. Циркуляції рідини розріз А-А вихрової тарілки. через канал 4, сприяє конструкція аксіальноВихрова тарілка складається з полотна таріллопаточних завихрувачів які дозволяють сформуки 1, у якому встановлені аксіально-лопаточні завати сильно закручений потік в якому утворюється вихр увачі 2, над якими установлені відбійники 3, у зона зворотних струмів та розрядження на вісі виді угн утої круглої пластини, із каналом 4 по закрученого потоку завдяки чому відокремлена центру, та отворами 5. рідина яка стикає по каналу 4, всмоктується через Робота пристрою полягає у наступному: газоотвори 5 в закручений потік, під відбійник 3. вий потік подається з нижнього боку полотна таріТаким чином використання вказаних конструклки 1, на аксіально-лопаточні завихрувачі 2, в яких тивних прийомів в сукупності з ознаками корисної відбувається закручування потоку з високим коемоделі вказаними в довідмінної частині формули фіцієнтом крутки (більше 0,6). При виході з завихдозволяє вирішити поставлену задачу. рувачів газовий потік реагує з рідиною та утворює 1. А.С. СРСР№556819 МКІ В01Д3/22 - аналог газорідинну суміш, яка рухається по гвинтовій лінії 2. А.С. СРСР№175921 МКІ В01Д - прототип Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
