Пристрій для захисту розподільчих пристроїв від дугових коротких замикань
Номер патенту: 36168
Опубліковано: 10.10.2008
Автори: Коваленко Олександр Іванович, Мацьків Олексій Степанович, Коваленко Любов Рафаїлівна
Формула / Реферат
Пристрій для захисту розподільчих пристроїв від дугових коротких замикань, призначений для установки в шафах розподільчих пристроїв, що містить з'єднаний послідовно проміжний трансформатор, до вторинної обмотки якого підключені перетворювачі і резистор, змінний резистор, вихідний орган, який відрізняється тим, що він додатково містить блок порівняння, вихід якого з'єднаний з входом вихідного органу та елементом затримки часу, який встановлено безпосередньо після блока порівняння.
Текст

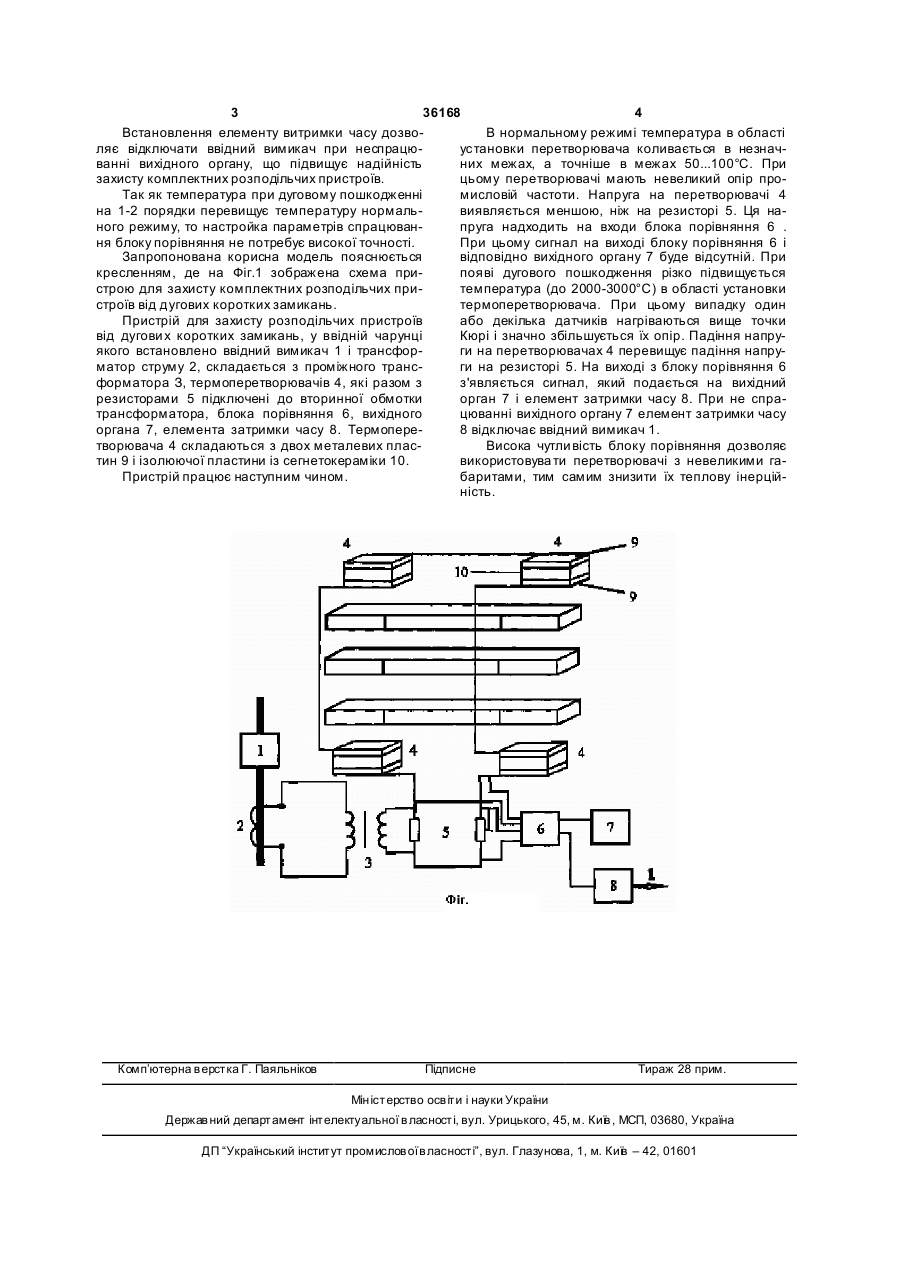

Пристрій для захисту розподільчих пристроїв від дугови х коротких замикань, призначений для 3 36168 4 Встановлення елементу витримки часу дозвоВ нормальному режимі температура в області ляє відключати ввідний вимикач при неспрацюустановки перетворювача коливається в незначванні вихідного органу, що підвищує надійність них межах, а точніше в межах 50...100°С. При захисту комплектних розподільчих пристроїв. цьому перетворювачі мають невеликий опір проТак як температура при дуговому пошкодженні мисловій частоти. Напруга на перетворювачі 4 на 1-2 порядки перевищує температуру нормальвиявляється меншою, ніж на резисторі 5. Ця наного режиму, то настройка параметрів спрацюванпруга надходить на входи блока порівняння 6 . ня блоку порівняння не потребує високої точності. При цьому сигнал на виході блоку порівняння 6 і Запропонована корисна модель пояснюється відповідно вихідного органу 7 буде відсутній. При кресленням, де на Фіг.1 зображена схема припояві дугового пошкодження різко підвищується строю для захисту комплектних розподільчих притемпература (до 2000-3000°С) в області установки строїв від дугових коротких замикань. термоперетворювача. При цьому випадку один Пристрій для захисту розподільчих пристроїв або декілька датчиків нагріваються вище точки від дугови х коротких замикань, у ввідній чарунці Кюрі і значно збільшується їх опір. Падіння напруякого встановлено ввідний вимикач 1 і трансфорги на перетворювачах 4 перевищує падіння напруматор струму 2, складається з проміжного трансги на резисторі 5. На виході з блоку порівняння 6 форматора З, термоперетворювачів 4, які разом з з'являється сигнал, який подається на вихідний резисторами 5 підключені до вторинної обмотки орган 7 і елемент затримки часу 8. При не спратрансформатора, блока порівняння 6, вихідного цюванні вихідного органу 7 елемент затримки часу органа 7, елемента затримки часу 8. Термопере8 відключає ввідний вимикач 1. творювача 4 складаються з двох металевих пласВисока чутли вість блоку порівняння дозволяє тин 9 і ізолюючої пластини із сегнетокераміки 10. використовува ти перетворювачі з невеликими гаПристрій працює наступним чином. баритами, тим самим знизити їх теплову інерційність. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for protection of distribution device against arc short-circuit
Автори англійськоюMatskiv Oleksii Stepanovych, Kovalenko Liubov Rafailivna, Kovalenko Oleksandr Ivanovych
Назва патенту російськоюУстройство для защиты распределительных устройств от дуговых коротких замыканий
Автори російськоюМацькив Алексей Степанович, Коваленко Любовь Рафаиловна, Коваленко Александр Иванович
МПК / Мітки
МПК: H02H 7/00
Мітки: пристрій, розподільчих, пристроїв, захисту, коротких, дугових, замикань
Код посилання
