Фільтр для очистки рідин

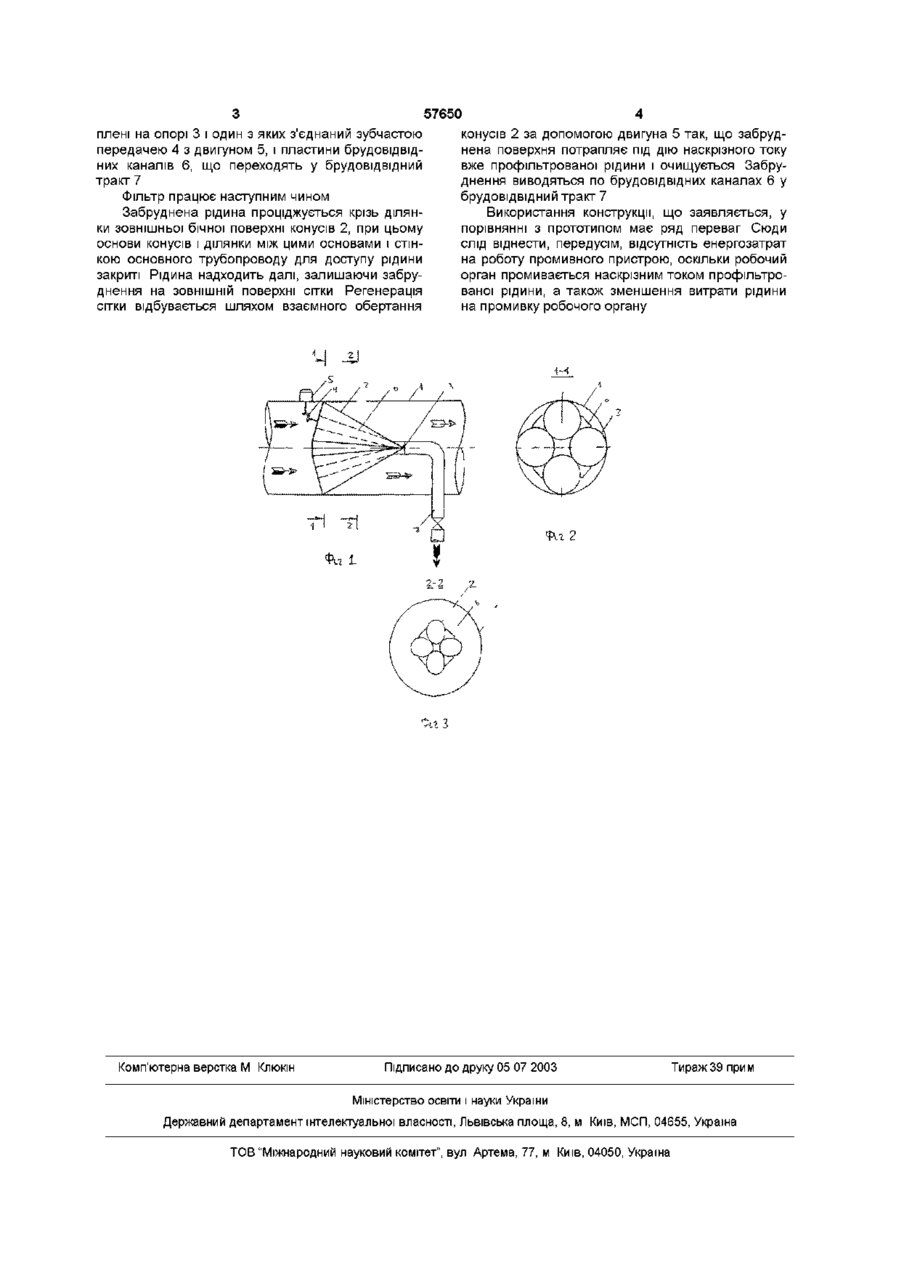

Фільтр для очистки рідин, що включає робочий орган у вигляді сітчастого полотна і грязевідвід, який відрізняється тим, що робочий орган виконаний у вигляді декількох конусів, які з'єднані між собою так, що мають спільну вершину, а суміжні конуси дотикаються своїми твірними і мають можливість взаємно обертатись, очищуючись при цьому наскрізним потоком профільтрованої рідини суттю до заявлюваного, може бути віднесений фільтр, описаний в авторському СВІДОЦТВІ №1393453, М кл В01Д35/02, 1986р Ця конструкція включає розміщений у трубопроводі фільтрувальний елемент у вигляді двох конусних полотен, що з'єднані циліндричною вставкою, нерухомий струменевий промивний пристрій, а також брудовідвідний тракт, який розташований на одній осі з трубопроводом забрудненої води Однак регенерація сітчастої поверхні за допомогою напірних промивних струменів потребує значних енергетичних затрат для роботи спеціального допоміжного джерела, що забезпечує подачу рідини в промивний пристрій під напором Завданням винаходу, що заявляється, є зменшення витрати рідини і втрат енергії на регенерацію робочого органу Це завдання досягається тим, що фільтр, що включає робочий орган у вигляді сітчастого полотна і брудовід, має робочий орган виконаний у вигляді кількох конусів, розміщених у трубопроводі, які з'єднані між собою так, що мають спільну вершину, а суміжні конуси дотикаються своїми твірними Причому конуси мають можливість взаємно обертатись, очищуючись при цьому наскрізним током профільтрованої рідини Таке розташування конусів дозволяє зменшити витрати рідини і втрати енергії на очищення робочого органу На фіг 1 представлений поздовжній переріз фільтра, а на фіг 2, 3 - поперечні розрізи Фільтр містить корпус 1 у вигляді ділянки трубопроводу, розміщені у корпусі фільтруючі конуси 2, які закрі О ю (О ю плені на опорі 3 і один з яких з'єднаний зубчастою передачею 4 з двигуном 5, і пластини брудовідвідних каналів 6, що переходять у брудовідвідний тракт 7 Фільтр працює наступним чином Забруднена рідина проціджується крізь ділянки зовнішньої бічної поверхні конусів 2, при цьому основи конусів і ділянки між цими основами і стінкою основного трубопроводу для доступу рідини закриті Рідина надходить далі, залишаючи забруднення на ЗОВНІШНІЙ поверхні сітки Регенерація сітки відбувається шляхом взаємного обертання Комп'ютерна верстка М Клюкш 57650 конусів 2 за допомогою двигуна 5 так, що забруднена поверхня потрапляє під дію наскрізного току вже профільтрованої рідини і очищується Забруднення виводяться по брудовідвідних каналах 6 у брудовідвідний тракт 7 Використання конструкції, що заявляється, у порівнянні з прототипом має ряд переваг Сюди слід віднести, передусім, відсутність енергозатрат на роботу промивного пристрою, оскільки робочий орган промивається наскрізним током профільтрованої рідини, а також зменшення витрати рідини на промивку робочого органу Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
