Патронний фільтрувальний апарат

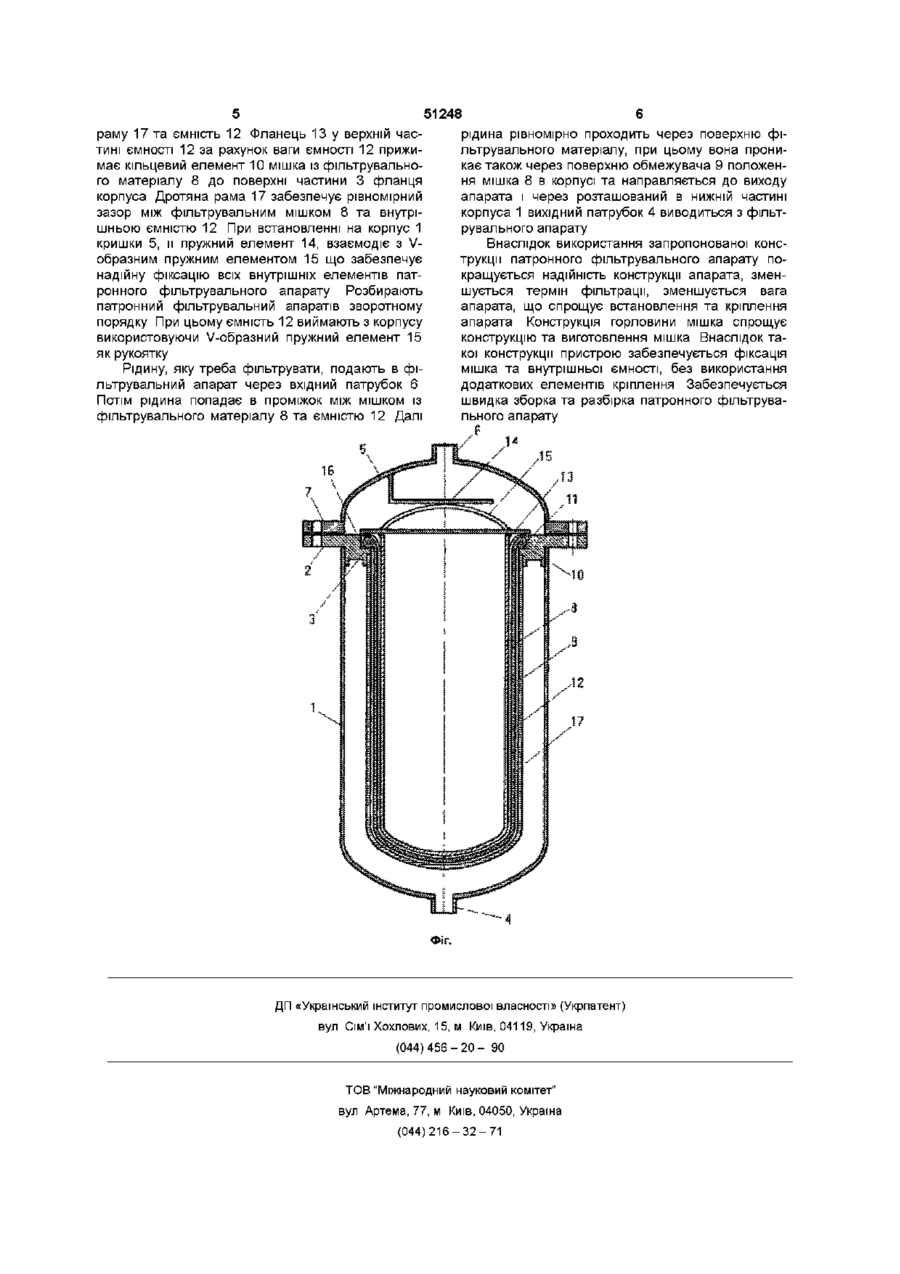

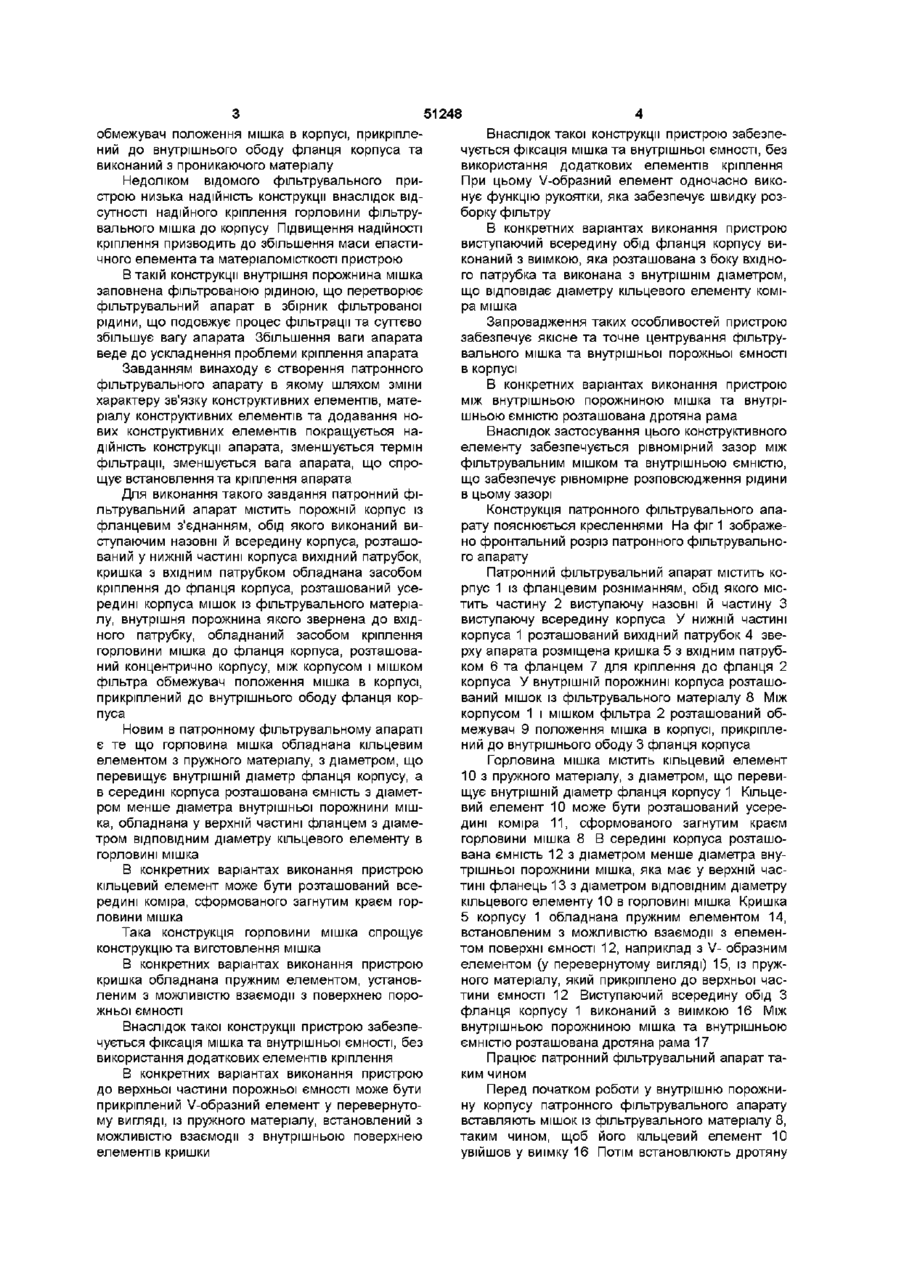

1 Патронний фільтрувальний апарат, який містить порожнистий корпус із фланцевим з'єднанням, обід якого виконаний виступаючим назовні й всередину корпуса, розташований у нижній частині корпуса вихідний патрубок, кришку з вхідним патрубком, яка обладнана засобом кріплення до фланця корпуса, розташований всередині корпуса мішок із фільтрувального матеріалу, внутрішня порожнина якого звернена до вхідного патрубка, і обладнаний засобом кріплення горловини мішка до фланця корпуса, обмежувач положення мішка в корпусі, розташований концентрично корпуса між корпусом і мішком фільтра, та прикріплений до внутрішнього обода фланця корпуса, який відрізняється тим, що горловина мішка оснащена кільцевим елементом з пружного матеріалу, з діаметром, що перевищує внутрішній діаметр фланця корпуса, а всередині корпуса розташована ємність з діаметром менше діаметра внутрішньої порожнини мішка, оснащена у верхній частині фланцем з діаметром, ВІДПОВІДНИМ діаметру кільцевого елемента горловини мішка 2 Патронний фільтрувальний апарат по п 1, який відрізняється тим, що кільцевий елемент розташований усередині коміра, сформованого загнутим краєм горловини мішка 3 Патронний фільтрувальний апарат по п 1, який відрізняється тим, що кришка обладнана пружним елементом, установленим з можливістю взаємодії з поверхнею порожнистої ємності 4 Патронний фільтрувальний апарат по п 1, який відрізняється тим, що до верхньої частини порожнистої ємності прикріплений V-подібний елемент у перевернутому вигляді, із пружного матеріалу, встановлений з можливістю взаємодії з внутрішньою поверхнею елементів кришки 5 Патронний фільтрувальний апарат по п 1, який відрізняється тим, що виступаючий всередину обід фланця корпуса виконаний з виїмкою, яка розташована з боку вхідного патрубка та виконана з внутрішнім діаметром, що відповідає діаметру кільцевого елемента коміра мішка 6 Патронний фільтрувальний апарат по п 1, який відрізняється тим, що між внутрішньою порожниною мішка та внутрішньою ємністю розташована дротяна рама 00 ю Винахід відноситься до конструкцій патронних фільтрувальних пристроїв з використанням з'ємних одноразових фільтрувальних елементів Відомий фільтрувальний пристрій [див патент США №5536397, М кл B01D29/11, дата публікації 16 07 1996] який містить корпус, підводячий патрубок, мішок із фільтрувального матеріалу, внутрішня порожнина якого звернена до підводячого патрубку, обладнаний засобом кріплення горловини мішка до корпуса Недоліком відомого фільтрувального пристроює низька надійність конструкції внаслідок відсутності надійного кріплення горловини фільтрувального мішка, та відсутність обмежувача положення поверхні фільтрувального мішка Відомий фільтрувальний апарат [див патент США №5192424, М кл B01D29/11, дата публікації 9 03 1993] який містить порожній корпус із фланцевим з'єднанням, обід якого виконаний виступаючим назовні й всередину корпуса, розташований у нижній частині корпуса вихідний патрубок, кришка з вхідним патрубком обладнана засобом кріплення до фланця корпуса, розташований всередині корпуса мішок із фільтрувального матеріалу, внутрішня порожнина якого звернена до вхідного патрубку, обладнаний засобом кріплення горловини мішка до фланця корпуса у вигляді еластичного елемента, який виконаний з можливістю взаємодії з поверхнею кришки корпусу, розташований концентрично корпусу, між корпусом і мішком фільтра 51248 обмежувач положення мішка в корпусі, прикріплений до внутрішнього ободу фланця корпуса та виконаний з проникаючого матеріалу Недоліком відомого фільтрувального пристрою низька надійність конструкції внаслідок відсутності надійного кріплення горловини фільтрувального мішка до корпусу Підвищення надійності кріплення призводить до збільшення маси еластичного елемента та матеріаломісткості пристрою В такій конструкції внутрішня порожнина мішка заповнена фільтрованою рідиною, що перетворює фільтрувальний апарат в збірник фільтрованої рідини, що подовжує процес фільтрації та суттєво збільшує вагу апарата Збільшення ваги апарата веде до ускладнення проблеми кріплення апарата Завданням винаходу є створення патронного фільтрувального апарату в якому шляхом зміни характеру зв'язку конструктивних елементів, матеріалу конструктивних елементів та додавання нових конструктивних елементів покращується надійність конструкції апарата, зменшується термін фільтрації, зменшується вага апарата, що спрощує встановлення та кріплення апарата Для виконання такого завдання патронний фільтрувальний апарат містить порожній корпус із фланцевим з'єднанням, обід якого виконаний виступаючим назовні й всередину корпуса, розташований у нижній частині корпуса вихідний патрубок, кришка з вхідним патрубком обладнана засобом кріплення до фланця корпуса, розташований усередині корпуса мішок із фільтрувального матеріалу, внутрішня порожнина якого звернена до вхідного патрубку, обладнаний засобом кріплення горловини мішка до фланця корпуса, розташований концентрично корпусу, між корпусом і мішком фільтра обмежувач положення мішка в корпусі, прикріплений до внутрішнього ободу фланця корпуса Новим в патронному фільтрувальному апараті є те що горловина мішка обладнана кільцевим елементом з пружного матеріалу, з діаметром, що перевищує внутрішній діаметр фланця корпусу, а в середині корпуса розташована ємність з діаметром менше діаметра внутрішньої порожнини мішка, обладнана у верхній частині фланцем з діаметром ВІДПОВІДНИМ діаметру кільцевого елементу в горловині мішка В конкретних варіантах виконання пристрою кільцевий елемент може бути розташований всередині коміра, сформованого загнутим краєм горловини мішка Така конструкція горловини мішка спрощує конструкцію та виготовлення мішка В конкретних варіантах виконання пристрою кришка обладнана пружним елементом, установленим з можливістю взаємодії з поверхнею порожньої ЄМНОСТІ Внаслідок такої конструкції пристрою забезпечується фіксація мішка та внутрішньої ємності, без використання додаткових елементів кріплення В конкретних варіантах виконання пристрою до верхньої частини порожньої ємності може бути прикріплений V-образний елемент у перевернутому вигляді, із пружного матеріалу, встановлений з можливістю взаємодії з внутрішньою поверхнею елементів кришки Внаслідок такої конструкції пристрою забезпечується фіксація мішка та внутрішньої ємності, без використання додаткових елементів кріплення При цьому V-образний елемент одночасно виконує функцію рукоятки, яка забезпечує швидку розборку фільтру В конкретних варіантах виконання пристрою виступаючий всередину обід фланця корпусу виконаний з виїмкою, яка розташована з боку вхідного патрубка та виконана з внутрішнім діаметром, що відповідає діаметру кільцевого елементу коміра мішка Запровадження таких особливостей пристрою забезпечує якісне та точне центрування фільтрувального мішка та внутрішньої порожньої ємності в корпусі В конкретних варіантах виконання пристрою між внутрішньою порожниною мішка та внутрішньою ємністю розташована дротяна рама Внаслідок застосування цього конструктивного елементу забезпечується рівномірний зазор між фільтрувальним мішком та внутрішньою ємністю, що забезпечує рівномірне розповсюдження рідини в цьому зазорі Конструкція патронного фільтрувального апарату пояснюється кресленнями На фіг 1 зображено фронтальний розріз патронного фільтрувального апарату Патронний фільтрувальний апарат містить корпус 1 із фланцевим розніманням, обід якого містить частину 2 виступаючу назовні й частину З виступаючу всередину корпуса У нижній частині корпуса 1 розташований вихідний патрубок 4 зверху апарата розміщена кришка 5 з вхідним патрубком 6 та фланцем 7 для кріплення до фланця 2 корпуса У внутрішній порожнині корпуса розташований мішок із фільтрувального матеріалу 8 Між корпусом 1 і мішком фільтра 2 розташований обмежувач 9 положення мішка в корпусі, прикріплений до внутрішнього ободу 3 фланця корпуса Горловина мішка містить кільцевий елемент 10 з пружного матеріалу, з діаметром, що перевищує внутрішній діаметр фланця корпусу 1 Кільцевий елемент 10 може бути розташований усередині коміра 11, сформованого загнутим краєм горловини мішка 8 В середині корпуса розташована ємність 12 з діаметром менше діаметра внутрішньої порожнини мішка, яка має у верхній частині фланець 13 з діаметром ВІДПОВІДНИМ діаметру кільцевого елементу 10 в горловині мішка Кришка 5 корпусу 1 обладнана пружним елементом 14, встановленим з можливістю взаємодії з елементом поверхні ємності 12, наприклад з V- образним елементом (у перевернутому вигляді) 15, із пружного матеріалу, який прикріплено до верхньої частини ємності 12 Виступаючий всередину обід З фланця корпусу 1 виконаний з виїмкою 16 Між внутрішньою порожниною мішка та внутрішньою ємністю розташована дротяна рама 17 Працює патронний фільтрувальний апарат таким чином Перед початком роботи у внутрішню порожнину корпусу патронного фільтрувального апарату вставляють мішок із фільтрувального матеріалу 8, таким чином, щоб його кільцевий елемент 10 увійшов у виїмку 16 Потім встановлюють дротяну 51248 рідина рівномірно проходить через поверхню фільтрувального матеріалу, при цьому вона проникає також через поверхню обмежувача 9 положення мішка 8 в корпусі та направляється до виходу апарата і через розташований в нижній частині корпуса 1 вихідний патрубок 4 виводиться з фільтрувального апарату Внаслідок використання запропонованої конструкції патронного фільтрувального апарату покращується надійність конструкції апарата, зменшується термін фільтрації, зменшується вага апарата, що спрощує встановлення та кріплення апарата Конструкція горловини мішка спрощує конструкцію та виготовлення мішка Внаслідок такої конструкції пристрою забезпечується фіксація мішка та внутрішньої ємності, без використання Рідину, яку треба фільтрувати, подають в фідодаткових елементів кріплення Забезпечується льтрувальний апарат через вхідний патрубок 6 швидка зборка та разбірка патронного фільтруваПотім рідина попадає в проміжок між мішком із льного апарату фільтрувального матеріалу 8 та ємністю 12 Далі раму 17 та ємність 12 Фланець 13 у верхній частині ємності 12 за рахунок ваги ємності 12 прижимає кільцевий елемент 10 мішка із фільтрувального матеріалу 8 до поверхні частини 3 фланця корпуса Дротяна рама 17 забезпечує рівномірний зазор між фільтрувальним мішком 8 та внутрішньою ємністю 12 При встановленні на корпус 1 кришки 5, и пружний елемент 14, взаємодіє з Vобразним пружним елементом 15 що забезпечує надійну фіксацію всіх внутрішніх елементів патронного фільтрувального апарату Розбирають патронний фільтрувальний апаратів зворотному порядку При цьому ємність 12 виймають з корпусу використовуючи V-образний пружний елемент 15 як рукоятку ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
