Пристрій для контролю обладнання у замкнутій камері

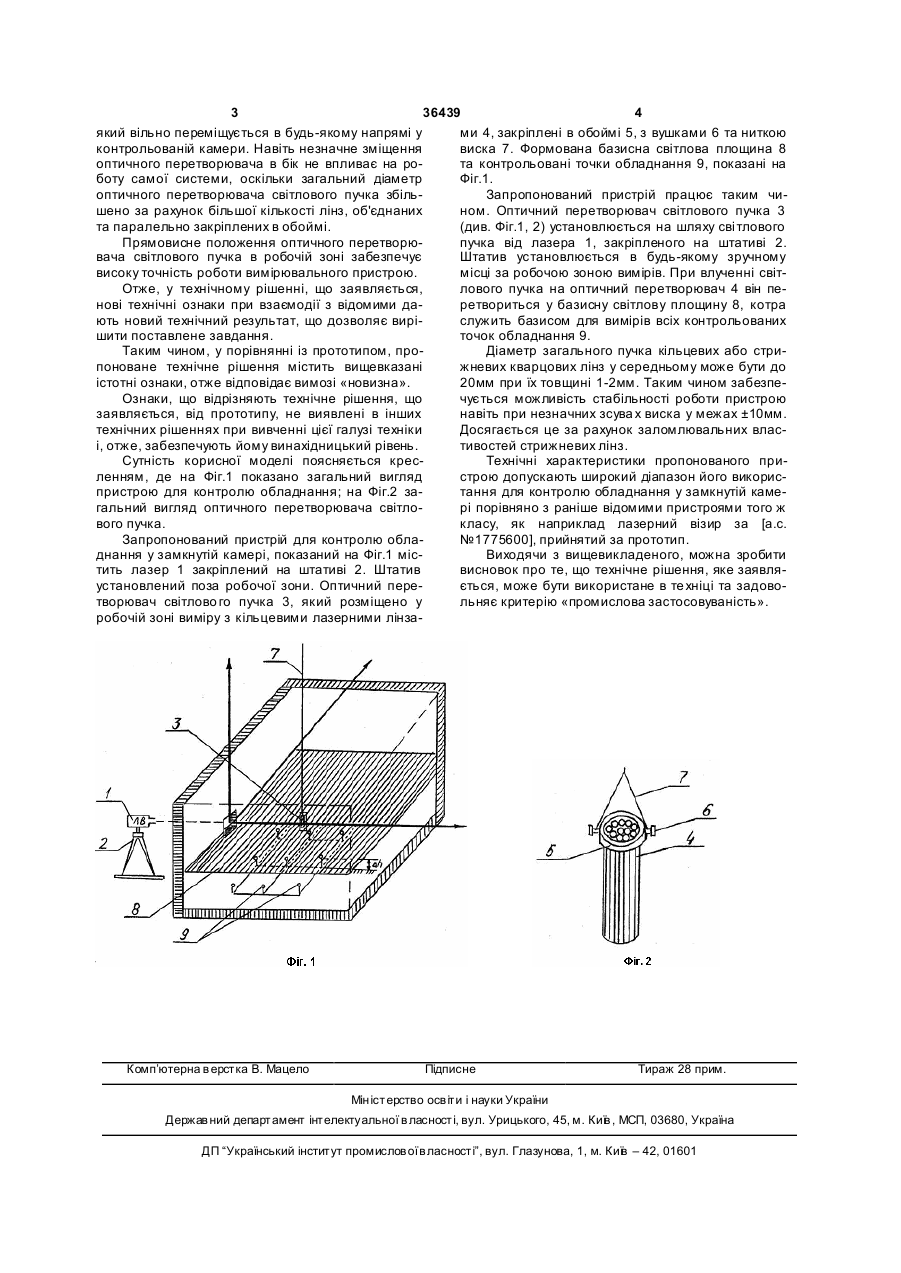

Пристрій для контролю обладнання у замкнутій камері, що містить лазер та оптичний перетворювач світлового пучка, який відрізняється тим, що оптичний перетворювач виконаний у вигляді виска, який містить набір кільцевих кварцових лінз, які закріплені в обоймі у єдиний стрижень-висок, який вільно переміщується у будь-якому напрямі у контрольованій камері. (19) (21) u200806738 (22) 16.05.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ПІДГОРНИЙ ВОЛОДИМИР ІВАНОВИЧ, U A, ВАСИЛЬЄВА ЛАРИСА ОЛЕКСІЇВНА, UA, ПАДЧЕНКО ОЛЕНА ОЛЕКСАНДРІВНА, U A (73) ЗАПОРІЗЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 36439 4 який вільно переміщується в будь-якому напрямі у ми 4, закріплені в обоймі 5, з вушками 6 та ниткою контрольованій камери. Навіть незначне зміщення виска 7. Формована базисна світлова площина 8 оптичного перетворювача в бік не впливає на рота контрольовані точки обладнання 9, показані на боту самої системи, оскільки загальний діаметр Фіг.1. оптичного перетворювача світлового пучка збільЗапропонований пристрій працює таким чишено за рахунок більшої кількості лінз, об'єднаних ном. Оптичний перетворювач світлового пучка 3 та паралельно закріплених в обоймі. (див. Фіг.1, 2) установлюється на шляху сві тлового Прямовисне положення оптичного перетворюпучка від лазера 1, закріпленого на штативі 2. вача світлового пучка в робочій зоні забезпечує Штатив установлюється в будь-якому зручному високу точність роботи вимірювального пристрою. місці за робочою зоною вимірів. При влученні світОтже, у технічному рішенні, що заявляється, лового пучка на оптичний перетворювач 4 він пенові технічні ознаки при взаємодії з відомими даретвориться у базисну світлову площину 8, котра ють новий технічний результат, що дозволяє виріслужить базисом для вимірів всіх контрольованих шити поставлене завдання. точок обладнання 9. Таким чином, у порівнянні із прототипом, проДіаметр загального пучка кільцевих або стрипоноване технічне рішення містить вищевказані жневих кварцових лінз у середньому може бути до істотні ознаки, отже відповідає вимозі «новизна». 20мм при їх товщині 1-2мм. Таким чином забезпеОзнаки, що відрізняють технічне рішення, що чується можливість стабільності роботи пристрою заявляється, від прототипу, не виявлені в інших навіть при незначних зсува х виска у межах ±10мм. технічних рішеннях при вивченні цієї галузі техніки Досягається це за рахунок заломлювальних власі, отже, забезпечують йому винахідницький рівень. тивостей стрижневих лінз. Сутність корисної моделі поясняється кресТехнічні характеристики пропонованого приленням, де на Фіг.1 показано загальний вигляд строю допускають широкий діапазон його викориспристрою для контролю обладнання; на Фіг.2 затання для контролю обладнання у замкнутій камегальний вигляд оптичного перетворювача світлорі порівняно з раніше відомими пристроями того ж вого пучка. класу, як наприклад лазерний візир за [а.с. Запропонований пристрій для контролю обла№1775600], прийнятий за прототип. днання у замкнутій камері, показаний на Фіг.1 місВиходячи з вищевикладеного, можна зробити тить лазер 1 закріплений на штативі 2. Штатив висновок про те, що технічне рішення, яке заявляустановлений поза робочої зони. Оптичний переється, може бути використане в те хніці та задовотворювач світлово го пучка 3, який розміщено у льняє критерію «промислова застосовуваність». робочій зоні виміру з кільцевими лазерними лінза Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
