Механізм петлеутворення багатосистемної двофонтурної круглов’язальної машини

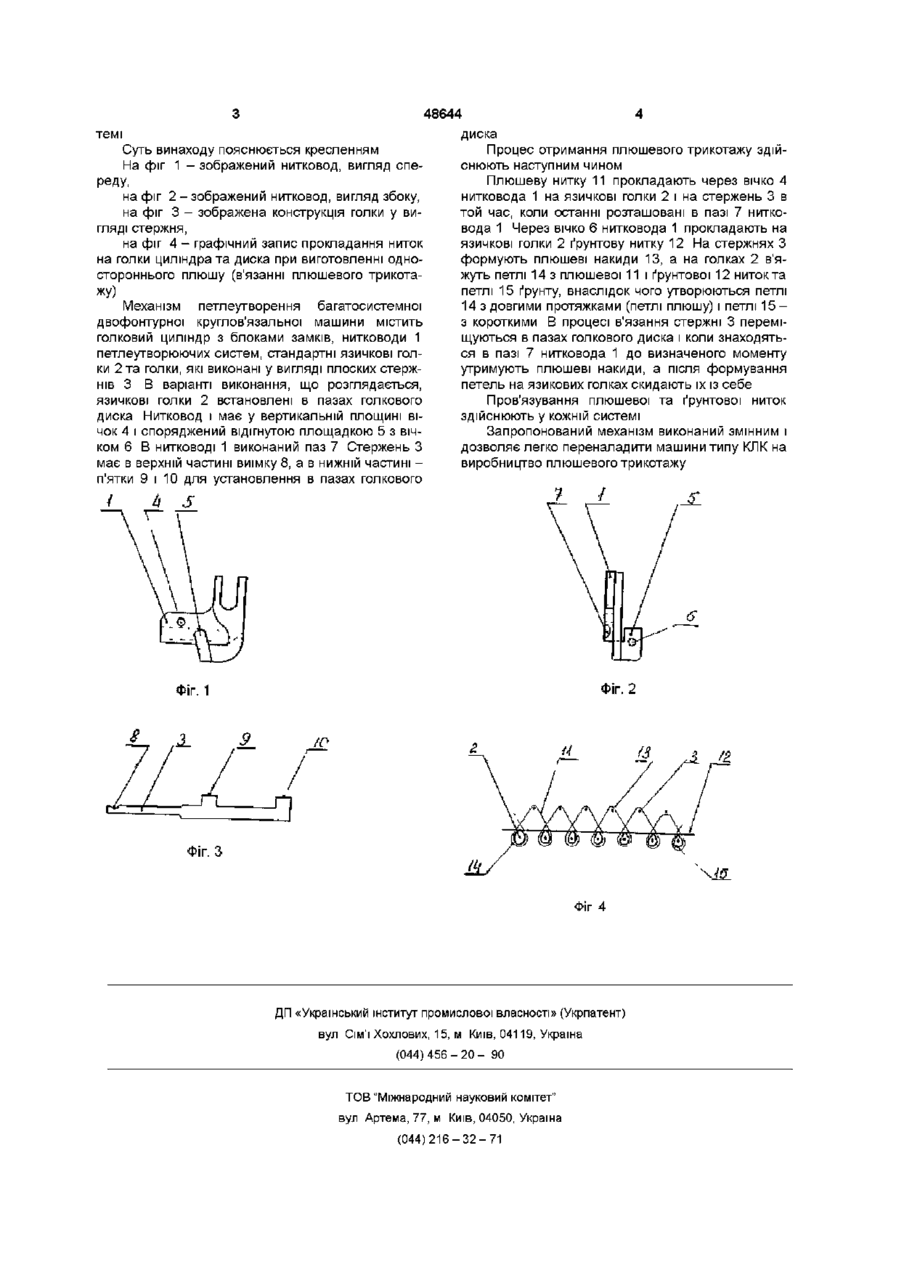

Механізм петлеутворення багатосистемної двофонтурної круглов'язальної машини для в'язання полотна та напіврегулярних виробів, який містить голковий циліндр з блоками замків, голковий диск з секторами замків, язичкові голки та нитководи петлеутворюючих систем, кожний з яких Винахід відноситься до трикотажного машинобудування, а саме до конструкції багатосистемних двофонтурних круглов'язальних машин для в'язання полотна та напіврегулярних виробів Відомий механізм петлеутворення багатосистемної двофонтурної круглов'язальної машини для в'язання полотна та напіврегулярних виробів, який містить голковий циліндр з блоками замків, голковий диск з секторами замків, язичкові голки та нитководи петлеутворюючих систем, кожний з яких має вічко у вертикальній площині для прокладання нитки на голки різних голечниць (дивись, наприклад, С Х Симин, М С Миркин "Кругловязальные машины для полурегулярных изделий", М , 1969) Такого типу механізми широко використовуються в багатосистемних двофонтурних машинах типу КЛК, котрі призначені для в'язання напіврегулярних виробів, купонів, джемперів, пуловерів, костюмів та ш Машини типу КЛК дозволяють виробляти метражне полотно ластиком |х| або 2 х 2, а також голковим жаккардом Проте, конструкція машин типу КЛК, які існують, не дозволяє отримати при їх використанні в трикотажному виробництві плюшевого трикотажу В основу винаходу поставлена задача - в багатосистемній двофонтурній в'язальній машині шляхом змінювання механізму петлеутворення забезпечити одержання плюшевого трикотажу Поставлена задача вирішується тим, що в ме ДВОФОНТУРНОІ видається під відповідальність власника патенту КРУГЛОВ"ЯЗАЛЬНОІ має вічко у вертикальній площині для прокладання нитки на голки різник голечниць, який відрізняється тим, що в нитководі, в зоні прокладання нитки на голки різних голечниць виконаний паз, при цьому нитковод має відігнуту площадку з вічком для подачі додаткової нитки до язичкових голок, котрі розміщені тільки в одній з голечниць, а голки, які установлені в ІНШІЙ голечниці, виконані у вигляді плоских стержнів з виїмкою у верхній частині, з можливістю прокладання на останні нитки при знаходженні стержнів в пазі нитковода ханізмі петлеутворення багатосистемної двофонтурної круглов'язальної машини для в'язання полотна та напіврегулярних виробів, який містить голковий циліндр з блоками замків, голковий диск з секторами замків, язичкові голки та нитководи петлеутворючих систем, кожний з яких має вічко g вертикальній площині для прокладання нитки на голки різних голечниць, згідно з винаходом, в нитководі, в зоні прокладання нитки на голки різних голечниць виконаний паз, при цьому нитковод має відігнуту площадку з вічком для подачі додаткової нитки до язичкових голок, котрі розміщені тільки в одній з голечниць, а голки, які установлені в ІНШІЙ голечниці, виконані у вигляді плоских стержнів з виїмкою у верхній частині, з можливістю прокладання на останні нитки при знаходженні стержнів в пазі нитководу Запропоноване змінювання конструкцій нитководу та голок однієї з голечниць дозволяє переналагоджувати в'язальну машину типу КЛК на отримання плюшевого трикотажу, тому що забезпечена можливість при прокладанні нитки на голки, які виконані у вигляді плоских стержнів з виїмкою у верхній частині, при їх знаходженні в пазі нитководу формувати ворсові протяжки, а язичкові голки - використовувати для формування петель з довгими протяжками (петлі плюшу) і з короткими - із ґрунтової нитки, яка подається з додаткового вічка нитководу Пров'язування ниток здійснюють у кожній сис (О 00 48644 темі диска Суть винаходу пояснюється кресленням Процес отримання плюшевого трикотажу здійНа фіг 1 - зображений нитковод, вигляд спеснюють наступним чином реду, Плюшеву нитку 11 прокладають через вічко 4 на фіг 2 - зображений нитковод, вигляд збоку, нитковода 1 на язичкові голки 2 і на стержень 3 в на фіг 3 - зображена конструкція голки у витой час, коли останні розташовані в пазі 7 ниткогляді стержня, вода 1 Через вічко 6 нитковода 1 прокладають на язичкові голки 2 ґрунтову нитку 12 На стержнях З на фіг 4 - графічний запис прокладання ниток формують плюшеві накиди 13, а на голках 2 в'яна голки циліндра та диска при виготовленні одножуть петлі 14 з плюшевої 11 і ґрунтової 12 ниток та стороннього плюшу (в'язанні плюшевого трикотапетлі 15 ґрунту, внаслідок чого утворюються петлі жу) 14 з довгими протяжками (петлі плюшу) і петлі 15 Механізм петлеутворення багатосистемної з короткими В процесі в'язання стержні 3 перемідвофонтурної круглов'язальної машини містить щуються в пазах голкового диска і коли знаходятьголковий циліндр з блоками замків, нитководи 1 ся в пазі 7 нитковода 1 до визначеного моменту петлеутворюючих систем, стандартні язичкові голутримують плюшеві накиди, а після формування ки 2 та голки, які виконані у вигляді плоских стержпетель на язикових голках скидають їх із себе нів З В варіанті виконання, що розглядається, язичкові голки 2 встановлені в пазах голкового Пров'язування плюшевої та ґрунтової ниток диска Нитковод і має у вертикальній площині віздійснюють у кожній системі чок 4 і споряджений відігнутою площадкою 5 з вічЗапропонований механізм виконаний змінним і ком 6 В нитководі 1 виконаний паз 7 Стержень З дозволяє легко переналадити машини типу КЛК на має в верхній частині виїмку 8, а в нижній частині виробництво плюшевого трикотажу п'ятки 9 і 10 для установлення в пазах голкового / Іі S Фіг. 2 Фіг. Фіг. З Фіг 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
