Трьохфазний перетворювач змінного струму в постійний

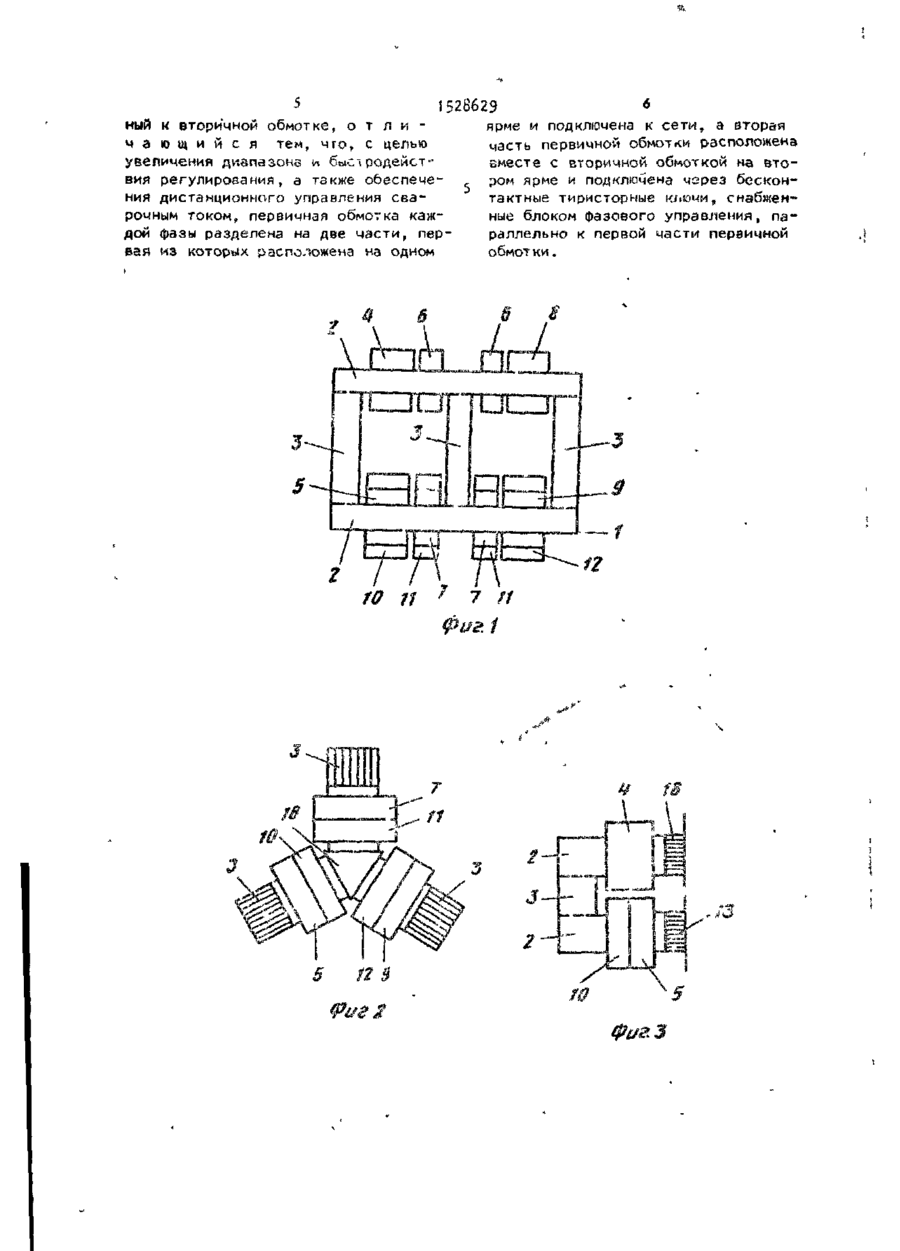

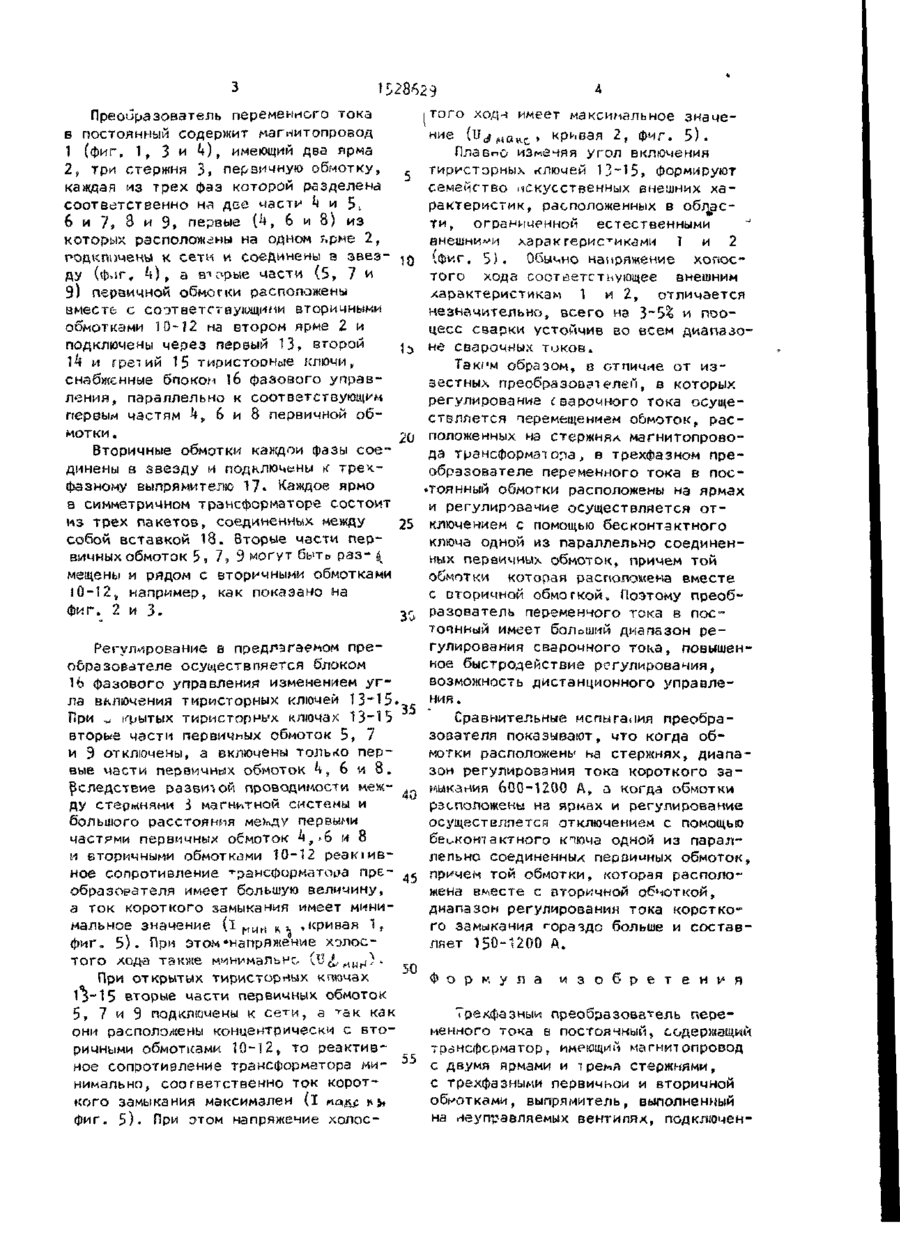

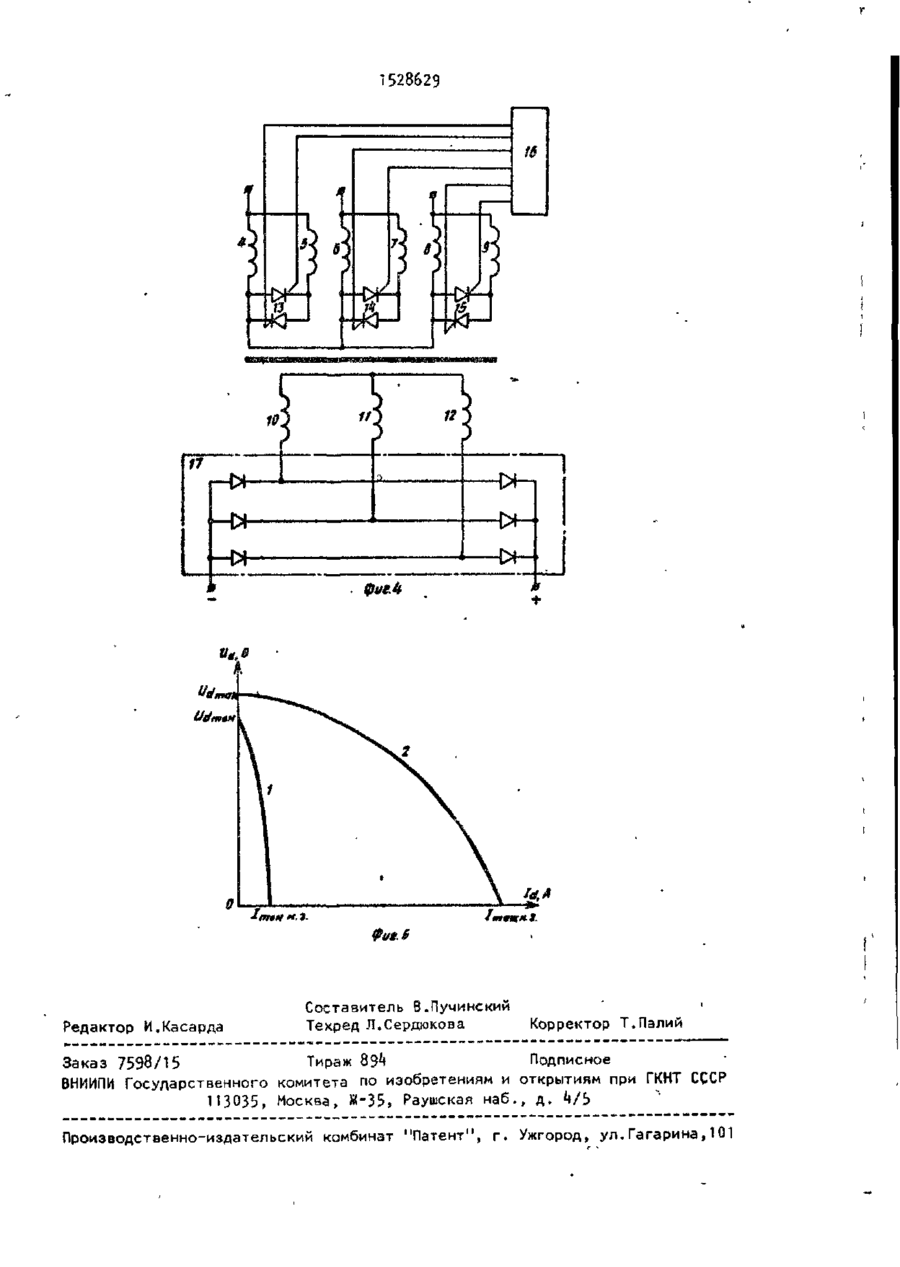

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (5D 4 В 23 К 9/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР 1 (21) ^377787/25-27 (22) 12.02.88 (46) 15.12.89. Бюл. N1 46 (71) Институт электросварки им. Е.О.Патона (72) С.А.Калинников, В.А.Троицкий, А.И.Крюков, Г.Н.Швец, А.А.Дондыш и В.Я.Сазонов (53) 621.31*1.6 (088.8) (56) Патон Б.Е., Лебедев В.К. Электрооборудование для дуговой и шлаковой сварки. М.: Машиностроение, 1966, с. 294-299. (54) ТРЕХФАЗНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕННОГО ТОКА В ПОСТОЯННЫЙ (57) Изобретение относится к машиностроению и может быть использовано в качестве источника питания для сварки. Цель изобретения - расширение диапазона, увеличение быстродействия регулирования и обеспечение дистанционного управления сварочным током. Преобразователь переменного тока в постоянный имеет магнитопровод, содержащий два ярма, три стержня, первичную обмотку, , каждая фаза которой разделена соответственно на две части. Первые части первичных обмоток расположены на одном ярме, подключены к сети и соединены в звезду, а вторые части расположены вместе с состветствующими вторичными обмотками на втором ярме и подключены через тиристорные ключи параллельно к соответствующим первым частям первичной обмотки. Вторичные обмотки каждой фазы соединены в звезду и подключены к трехфазному выпрямителю. Плавно 8 изменяя угол включения тиристорных ключей, обеспечивают плавное изменение сварочного тока. Преобразователь позволяет расширить диапазон регулировки сварочного тока, снизить габариты источника вследствие бесконтактного управления реактивным сопротивлением сварочного трансформатора . 5 ил. 00 Изобретение относится к машиностроению и может быть использовано в качестве источника питания для сварки. Цель изобретения - увеличение диапазона и быстродействия регулирования, обеспечение дистанционного управления сварочным током. На фиг, 1 представлена конструктивная схема трансформатора преобразователя переменного тока в постоян ный с плоской трехфазной магнитной системой; на фиг. 2 и 3 ~ соответственно сечение и эскиз фазы одного из вариантов исполнения трансформатора преобразователя с пространственной симметричной магнитной системой; на фиг. 4 - электрическая схема преобразователя; на фиг. 5 ~ граничные внешние статические вольтамперные характеристики преобразователя переменного тока в постоянный. ю со Преобразователь переменного тока того ходе имеет максимальное значев постоянный содержит магнитопровод ние ( U r f M a K C , кривая 2, фиг. 5 ) . 1 (фиг. 1, 3 и h), имеющий два ярма ПлавпО изме^я угол включения 2, три стержня 3» первичную обмотку, тиристорных ключей 13-15, формируют каждая из трех фаз которой разделена семейство искусственных внешних хасоответственно на дее части !| и 5S рактеристик, расположенных в облас6 и 7, 3 и 9, первые Й , 6 и 8) из ти j, ограниченной естественными которых расположены на одном ?,рме 2, внешними харакгерис т иками 1 и 2 годкппчены к сети и соединены а звез- 30 (фиг. 5 ) . Обычно напряжение хопосду (фиг, Ц) t а вторые части (5, 7 и того хода соответствующее внешним 9) первичной обмсгки расположены характеристикам 1 и 2, отличается вместе с соответствующими вторичными незначительно, всего на 3~5% и поообмотками 10-12 на втором ярме 2 и цесс сварки устойчив во всем диапазоподключены через первый 13, второй не сварочных токов. Й и третий 15 тиристорные ключи, Такмм образом, в отпичие от изснабженные бпокон 16 фазового управзестных преобразователен, в которых ления, параллельно к соответствующем регулирование сварочного тока осущепервый частям k9 6 и 8 первичной обствляется перемещением обмоток, расмотки . 20 положенных на стержнял магнитопроеоВторичные обмотки каждой фазы соеда трансформаїора^ в трехфазном прединены в звезду и подключены и: трехобразователе переменного тока в посфазному выпрямителю 17. Каждое ярмо тоянный обмотки расположены на ярмах в симметричном трансформаторе состоит и регулирование осуществляется отиз трех пакетов, соединенных между 25 ключением с помощью бесконтактного собой вставкой 18. Вторые части перключа одной из параллельно соединенвичных обмоток 5 , 7 , 9 могут быто раз- { ных первичных обмоток, причем той мещены и рядом с вторичными обмотками обмотки которая расположена вместе 10—12w например, как показано на с оторичной обмоткой„ Поэтому преобфиг. 2 и 3. разователь переменного тока в постоянный имеет болоший диапазон регулирования сварочного тока, повышенРегулирование в предлагаемом преное быстродействие регулирования, образователе осуществляется блоком возможность дистанционного управле16 фазового управления изменением у г ния. ла включения тиристорных ключей 13*15. 35 При ^ крытых тиристорных ключах 13-15 Сравнительные испытания преобравторые части первичных обмоток 5, 7 зователя показывают, что когда оби Э отключены, а включены только пермотки расположены на стержнях, диапавые части первичных обмоток ^ , 6 и 8. зон регулирования тока короткого за^следствие развитой проводимости межмыкаиия 600-1200 А, а когда обмотки ду стермнями З магнитной системы и расположены на ярмах и регулирование большого расстояния меаду первыми осуществляется отключением с помощью частями первичных обмоток к, *6 и 8 бесконтактного кчюча одной из паралм вторичными обмотками 10-12 реакіивлельно соединенных пераииных обмоток, ное сопротивление трансформатора првпричем той обмотки, которая располообразорателя имеет большую величину, жена вместе с вторичной обмоткой, а ток короткого замыкания имеет минидиапазон регулировании тока короткомальное значение ( і ^ и г і к , «кривая 1 , го замыкания гораздо больше и составфиг. 5 ) . При этом "напряжение холосляет 150-1200 А. того хода также минимально (У
