Кривошипний механізм
Формула / Реферат
Кривошипний механізм, який складається з шарнірно з'єднаних кривошипом повзуна та вала, який відрізняється тим, що кривошип виконаний у вигляді втулки з ексцентричним отвором і болта, нерухомо з'єднаного з валом і шарнірно - з втулкою, а як шарніри використані підшипники кочення, розташовані в тілі повзуна і в тілі втулки, крім того повзун і вал мають підшипники кочення, розташовані на загальній постелі.
Текст

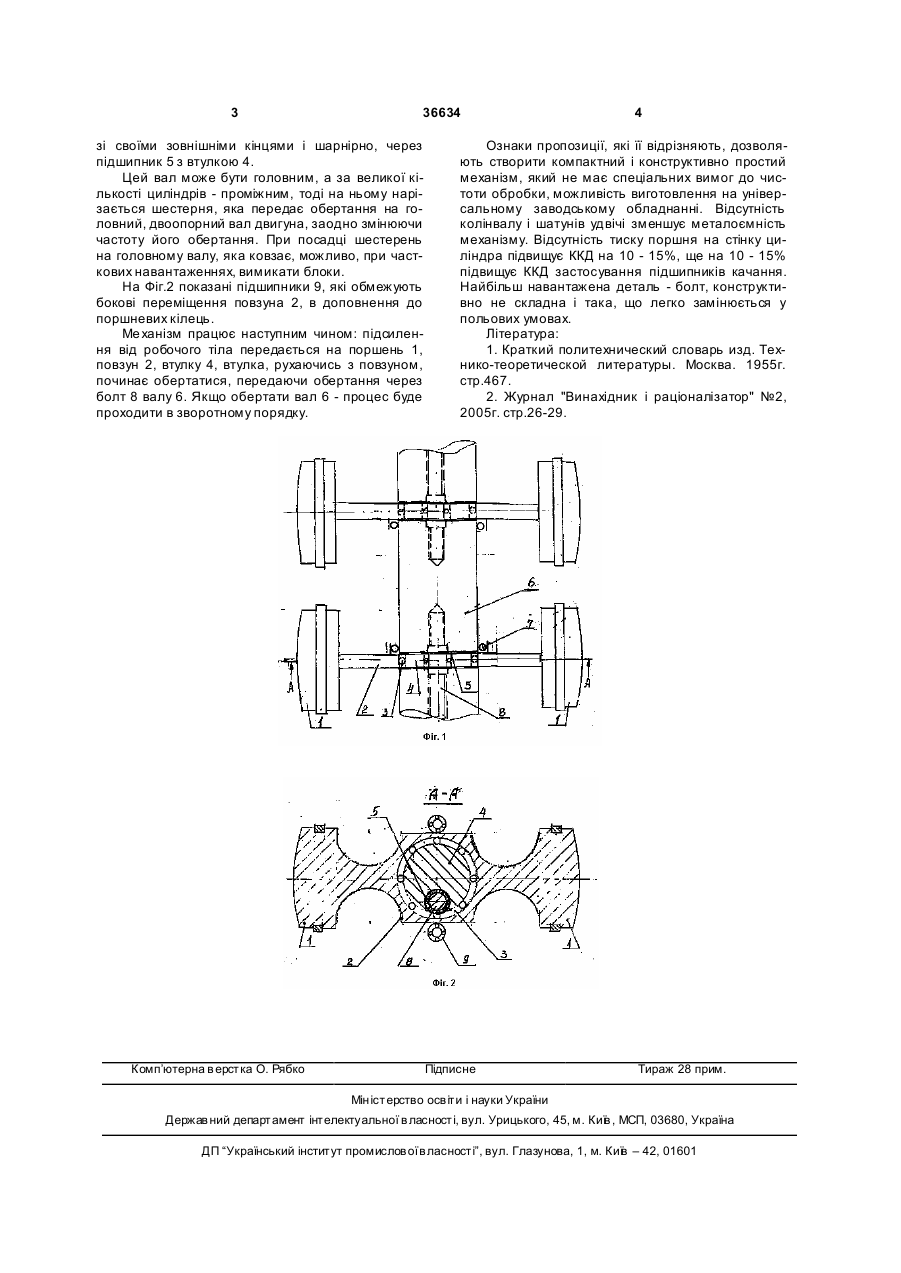

Кривошипний механізм, який складається з шарнірно з'єднаних кривошипом повзуна та вала, 2 3 36634 зі своїми зовнішніми кінцями і шарнірно, через підшипник 5 з втулкою 4. Цей вал може бути головним, а за великої кількості циліндрів - проміжним, тоді на ньому нарізається шестерня, яка передає обертання на головний, двоопорний вал двигуна, заодно змінюючи частоту його обертання. При посадці шестерень на головному валу, яка ковзає, можливо, при часткових навантаженнях, вимикати блоки. На Фіг.2 показані підшипники 9, які обмежують бокові переміщення повзуна 2, в доповнення до поршневих кілець. Ме ханізм працює наступним чином: підсилення від робочого тіла передається на поршень 1, повзун 2, втулку 4, втулка, рухаючись з повзуном, починає обертатися, передаючи обертання через болт 8 валу 6. Якщо обертати вал 6 - процес буде проходити в зворотному порядку. Комп’ютерна в ерстка О. Рябко 4 Ознаки пропозиції, які її відрізняють, дозволяють створити компактний і конструктивно простий механізм, який не має спеціальних вимог до чистоти обробки, можливість виготовлення на універсальному заводському обладнанні. Відсутність колінвалу і шатунів удвічі зменшує металоємність механізму. Відсутність тиску поршня на стінку циліндра підвищує ККД на 10 - 15%, ще на 10 - 15% підвищує ККД застосування підшипників качання. Найбільш навантажена деталь - болт, конструктивно не складна і така, що легко замінюється у польових умовах. Література: 1. Краткий политехнический словарь изд. Технико-теоретической литературы. Москва. 1955г. стр.467. 2. Журнал "Винахідник і раціоналізатор" №2, 2005г. стр.26-29. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrank mechanism
Автори англійськоюBartashov Vitalii Markovych
Назва патенту російськоюКривошипный механизм
Автори російськоюБарташов Виталий Маркович
МПК / Мітки
МПК: F16H 21/18
Мітки: механізм, кривошипний
Код посилання
<a href="https://ua.patents.su/2-36634-krivoshipnijj-mekhanizm.html" target="_blank" rel="follow" title="База патентів України">Кривошипний механізм</a>
