Шасі-трактор з механічним приводом

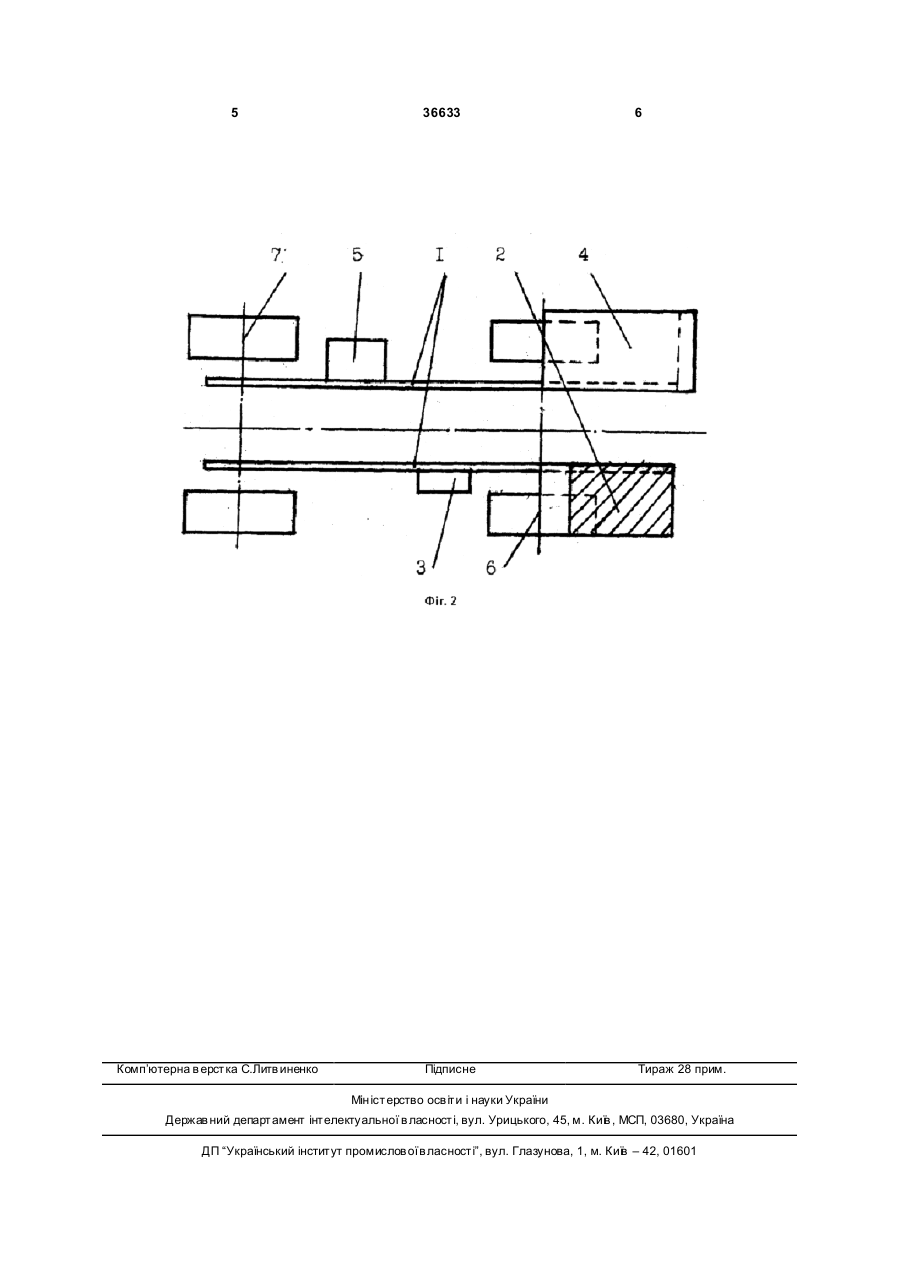

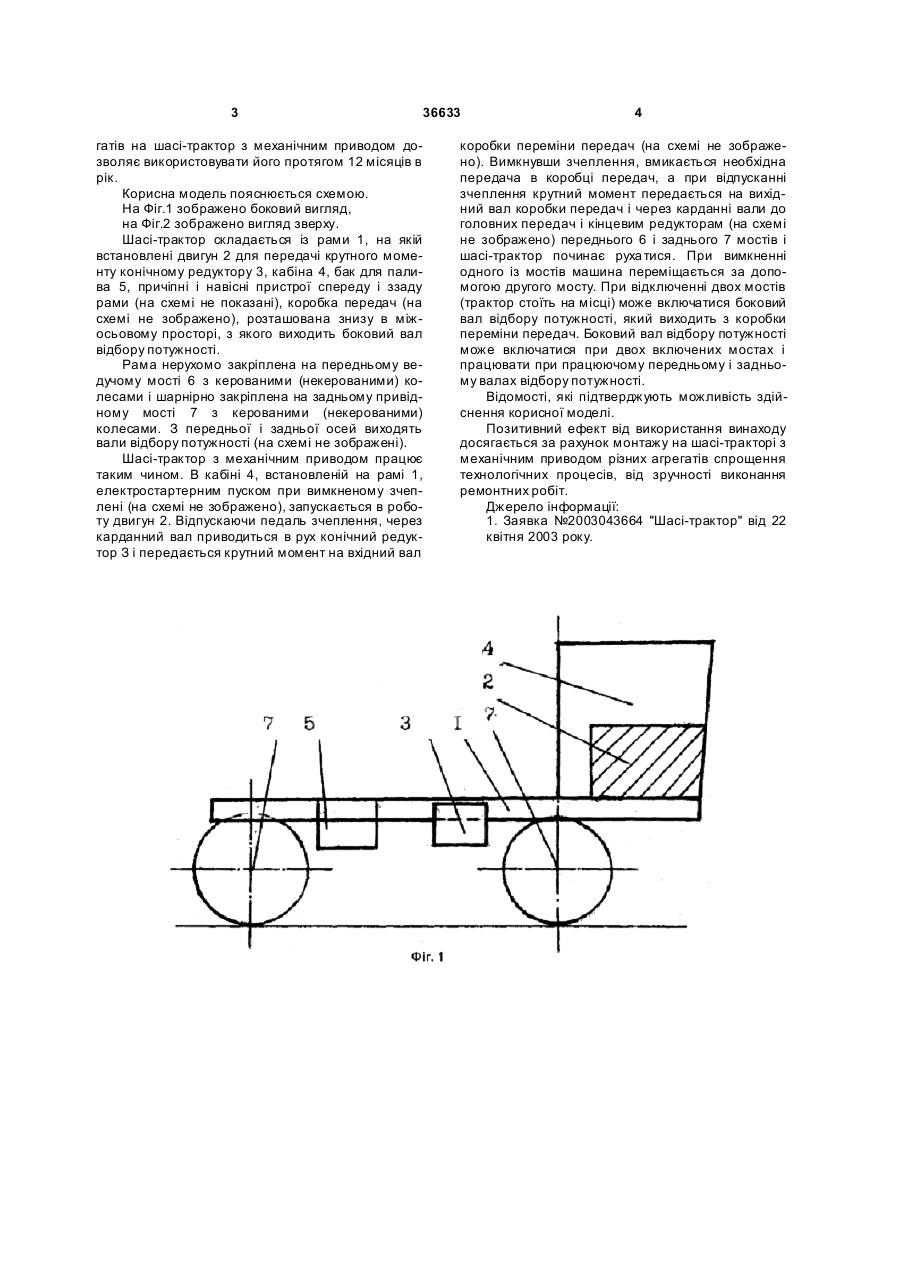

Шасі-трактор з механічним приводом, який складається із рами, встановленої на двох осях, які включають привідні поворотні колеса і вали відбору потужності, на якій спереду передньої осі встановлені двигун і кабіна з різних сторін рами, а також навісні і причіпні пристрої спереду і позаду, який відрізняється тим, що привід коліс і валів відбору потужності здійснюється механічним способом. (19) (21) 2004021043 (22) 12.02.2004 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) ІСАКОВ ВАСІЛІЙ ФІЛІПОВІЧ, ІС АКОВ СЄРГЄЙ ВАСІЛЬЄВІЧ, ВОЙЧАК ГРИГОРІЙ ВАСИЛЬОВИЧ, UA, ВОЙЧАК ЮРІЙ ГРИГОРОВИЧ, U A (73) ІСАКОВ ВАСІЛІЙ ФІЛІПОВІЧ, ІС АКОВ СЄРГЄЙ ВАСІЛЬЄВІЧ, ВОЙЧАК ЮРІЙ ГРИГОРОВИЧ, UA, ВОЙЧАК ГРИГОРІЙ ВАСИЛЬОВИЧ, UA 3 36633 гатів на шасі-трактор з механічним приводом дозволяє використовувати його протягом 12 місяців в рік. Корисна модель пояснюється схемою. На Фіг.1 зображено боковий вигляд, на Фіг.2 зображено вигляд зверху. Шасі-трактор складається із рами 1, на якій встановлені двигун 2 для передачі крутного моменту конічному редуктору 3, кабіна 4, бак для палива 5, причіпні і навісні пристрої спереду і ззаду рами (на схемі не показані), коробка передач (на схемі не зображено), розташована знизу в міжосьовому просторі, з якого виходить боковий вал відбору потужності. Рама нерухомо закріплена на передньому ведучому мості 6 з керованими (некерованими) колесами і шарнірно закріплена на задньому привідному мості 7 з керованими (некерованими) колесами. З передньої і задньої осей виходять вали відбору потужності (на схемі не зображені). Шасі-трактор з механічним приводом працює таким чином. В кабіні 4, встановленій на рамі 1, електростартерним пуском при вимкненому зчеплені (на схемі не зображено), запускається в роботу двигун 2. Відпускаючи педаль зчеплення, через карданний вал приводиться в рух конічний редуктор З і передається крутний момент на вхідний вал 4 коробки переміни передач (на схемі не зображено). Вимкнувши зчеплення, вмикається необхідна передача в коробці передач, а при відпусканні зчеплення крутний момент передається на вихідний вал коробки передач і через карданні вали до головних передач і кінцевим редукторам (на схемі не зображено) переднього 6 і заднього 7 мостів і шасі-трактор починає руха тися. При вимкненні одного із мостів машина переміщається за допомогою другого мосту. При відключенні двох мостів (трактор стоїть на місці) може включатися боковий вал відбору потужності, який виходить з коробки переміни передач. Боковий вал відбору потужності може включатися при двох включених мостах і працювати при працюючому передньому і задньому валах відбору потужності. Відомості, які підтверджують можливість здійснення корисної моделі. Позитивний ефект від використання винаходу досягається за рахунок монтажу на шасі-тракторі з механічним приводом різних агрегатів спрощення технологічних процесів, від зручності виконання ремонтних робіт. Джерело інформації: 1. Заявка №2003043664 "Шасі-трактор" від 22 квітня 2003 року. 5 Комп’ютерна в ерстка C.Литв иненко 36633 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
