Сировинна суміш для виготовлення газобетону
Номер патенту: 36701
Опубліковано: 16.04.2001
Автори: Заяць Юрій Львович, Пшінько Олександр Миколайович, Савін Юрій Львович, Клочко Борис Григорійович, Лисняк Володимир Петрович, Савін Лев Сергійович, Пунагін Володимир Миколайович
Текст

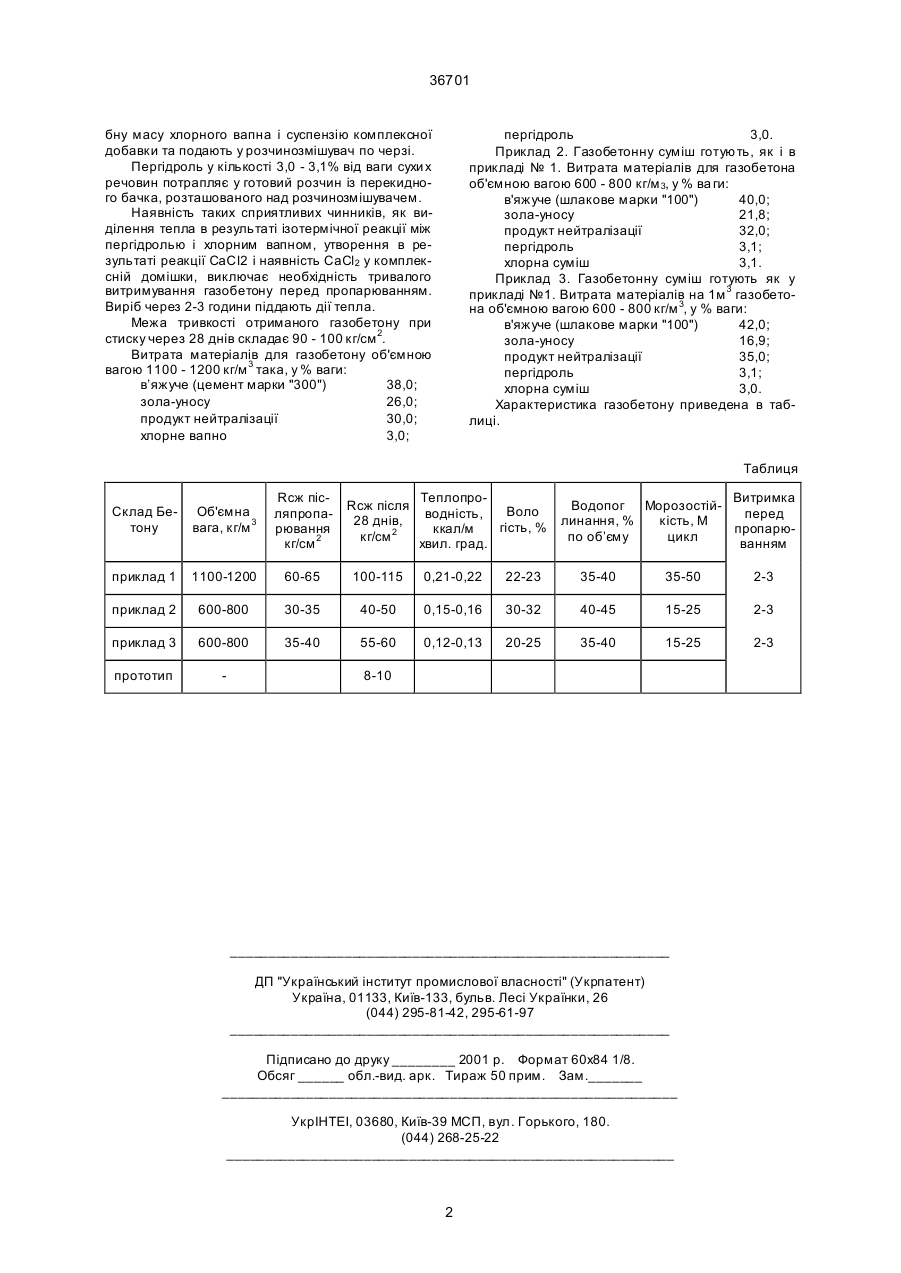

Сировинна суміш для виготовлення газобетону, що включає в'яжуче, золу-уносу, пергідроль і 36701 бну масу хлорного вапна і суспензію комплексної добавки та подають у розчинозмішувач по черзі. Пергідроль у кількості 3,0 - 3,1% від ваги сухи х речовин потрапляє у готовий розчин із перекидного бачка, розташованого над розчинозмішувачем. Наявність таких сприятливих чинників, як виділення тепла в результаті ізотермічної реакції між пергідролью і хлорним вапном, утворення в результаті реакції СаСІ2 і наявність СаСl2 у комплексній домішки, виключає необхідність тривалого витримування газобетону перед пропарюванням. Виріб через 2-3 години піддають дії тепла. Межа тривкості отриманого газобетону при стиску через 28 днів складає 90 - 100 кг/см 2. Витрата матеріалів для газобетону об'ємною вагою 1100 - 1200 кг/м 3 така, у % ваги: в’яжуче (цемент марки "300") 38,0; зола-уносу 26,0; продукт нейтралізації 30,0; хлорне вапно 3,0; пергідроль 3,0. Приклад 2. Газобетонну суміш готують, як і в прикладі № 1. Витрата матеріалів для газобетона об'ємною вагою 600 - 800 кг/м 3, у % ва ги: в'яжуче (шлакове марки "100") 40,0; зола-уносу 21,8; продукт нейтралізації 32,0; пергідроль 3,1; хлорна суміш 3,1. Приклад 3. Газобетонну суміш готують як у прикладі №1. Витрата матеріалів на 1м 3 газобетона об'ємною вагою 600 - 800 кг/м 3, у % ваги: в'яжуче (шлакове марки "100") 42,0; зола-уносу 16,9; продукт нейтралізації 35,0; пергідроль 3,1; хлорна суміш 3,0. Характеристика газобетону приведена в таблиці. Таблиця Склад Бетону Об'ємна вага, кг/м 3 Rсж післяпропарювання кг/см 2 ТеплопроRсж після Воло водність, 28 днів, гість, % ккал/м 2 кг/см хвил. град. Витримка Водопог Морозостійперед линання, % кість, М пропарюпо об’єму цикл ванням приклад 1 1100-1200 60-65 100-115 0,21-0,22 22-23 35-40 35-50 2-3 приклад 2 600-800 30-35 40-50 0,15-0,16 30-32 40-45 15-25 2-3 приклад 3 600-800 35-40 55-60 0,12-0,13 20-25 35-40 15-25 2-3 прототип 8-10 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюRaw mixture for the production of gas concrete
Автори англійськоюSavin Lev Serhiiovych, Pshinko Oleksandr Mykolaiovych, Savin Yurii Lvovych, Punahin Volodymyr Mykolaiovych, Lisniak Volodymyr Petrovych, Klochko Borys Hryhoriiovych, Zaiats Yurii Lvovych
Назва патенту російськоюСырьевая смесь для изготовления газобетона
Автори російськоюСавин Лев Сергеевич, Пшинько Александр Николаевич, Савин Юрий Львович, Пунагин Владимир Николаевич, Лесняк Владимир Петрович, Клочко Борис Григорьевич, Заяц Юрий Львович
МПК / Мітки
МПК: C04B 38/02, C04B 18/00
Мітки: газобетону, суміш, виготовлення, сировинна
Код посилання
<a href="https://ua.patents.su/2-36701-sirovinna-sumish-dlya-vigotovlennya-gazobetonu.html" target="_blank" rel="follow" title="База патентів України">Сировинна суміш для виготовлення газобетону</a>
Склад для газобетону та спосіб виготовлення газобетону
Номер патенту: 10308
Опубліковано: 25.12.1996
Автори: Шульгін Володимир Васильович, Мельник Леонід Іванович
МПК: C04B 14/06, C04B 28/04, C04B 38/02
Мітки: склад, виготовлення, газобетону, спосіб
Формула / Реферат:
1. Состав для газобетона, включающий цементное вяжущее, кварцевый песок, алюминиевую пудру, добавку и воду, отличающийся тем, что он дополнительно содержит гипс, соду, а в качестве гидрофилизирующей добавки содержит мылонафт, при этом природный кварцевый песок, не подвергшийся помолу, содержит фракцию 0,14 мм от 50 до 70 % по массе при следующем соотношении компонентов, мас. %:песок кварцевый 29,1 -35,7сода...
Сировинна суміш для виготовлення пінобетону
Номер патенту: 16471
Опубліковано: 29.08.1997
Автори: Невгомонний Григорій Ульянович, Мнушкін Ілля Йосипович, Мельниченко Борис Васильович, Макаров Василь Данилович, Єгоров Павло Олексійович, Близнюк Микола Вікторович, Конопльова Ніна Григорівна, Пунагін Володимир Миколайович
МПК: C04B 38/10, C04B 28/02
Мітки: суміш, виготовлення, сировинна, пінобетону
Формула / Реферат:
Сырьевая смесь для изготовления пенобетона, включающая цемент, кремнеземистый компонент, смолу древесную омыленную, стабилизатор пены хлористый кальций и воду, отличающаяся тем, что, с целью повышения прочности пенобетона, снижения его плотности и теплопроводности, она содержит в качестве кремнеземистого компонента отход флотации золы-уноса, а в качестве стабилизатора пены - карбидный ил на основе Са(ОН)2 при следующем соотношении...
Сировинна суміш декоративного бетону для виготовлення виробів та спосіб їх виготовлення
Номер патенту: 8061
Опубліковано: 26.12.1995
Автори: Мартинов Володимир Іванович, Тищенко Іван Іванович, Мусіяка Євгенія Миколаївна, Сланевський Сергій Ільїч
МПК: C04B 14/00, C04B 28/18
Мітки: спосіб, суміш, бетону, декоративного, виготовлення, виробів, сировинна
Формула / Реферат:
1. Сырьевая смесь декоративного бетона для изготовления изделий, содержащая вяжущее и затворитель, отличающаяся тем, что она дополнительно содержит затравку вяжущего - цветной кремнезем с удельной поверхностью 3-6 тыс. см2/г в качестве вяжущего - активный кремнеземистый материал в виде кремнистой породы или техногенного кремнезема или смеси кремнистой породы с тех-ногенным кремнеземом при содержании кремнистой породы в смеси 1-99 мас.%, а в...
Сировинна суміш для виготовлення керамічної цегли
Номер патенту: 25393
Опубліковано: 30.10.1998
Автори: Чупира Олександр Григорович, Кріулін Володимир Миколайович, Поляков Євген Олександрович, Панасенко Анатолій Іванович, Бернштейн Веніамін Леонідович
МПК: C04B 18/06, C04B 18/10, C04B 33/00
Мітки: керамічної, цегли, сировинна, суміш, виготовлення
Формула / Реферат:
Сырьевая смесь для изготовления керамического кирпича, включающая золу и пластифицирующие добавки, отличающаяся тем, что она содержит в качестве пластифицирующих добавок пыль электрофильтров клинкерообжигательных печей и пыль электрофильтров печей для обжига керамзита при следующем соотношении компонентов, мас.%: Пыль электрофильтров клинкерообжигательных печей 5 - 15 Пыль электрофильтров...
Сировинна суміш для виготовлення корпусних деталей станків
Номер патенту: 11399
Опубліковано: 25.12.1996
Автори: Щербина Лариса Володимирівна, Кривенко Павло Васильович, Бродко Оксана Антонівна, Костянтинівський Борис Якович, Пушкарьова Катерина Костянтинівна
МПК: C04B 28/08
Мітки: станків, корпусних, сировинна, деталей, суміш, виготовлення
Формула / Реферат:
Бетонная смесь для изготовления корпусных деталей станков, включающая молотый граншлак, жидкое стекло, кварцевый песок и оксид цинка, отличающаяся тем, что, с целью повышения прочности при изгибе и кислотостойкости, она содержит смесь кварцевого песка и оксиды цинка в соотношении 11-1:1, указанные компоненты - в следующем соотношении, мас.%:молотый граншлак 17,25-18,0жидкое стекло...
Попередній патент: Пристрій для контролю проїзду залізничного рухомого складу
Наступний патент: Складана кришка коробки
Випадковий патент: Спосіб прогнозування зрощення перелому
