Прес для відтискання олії із системою захисту приводу

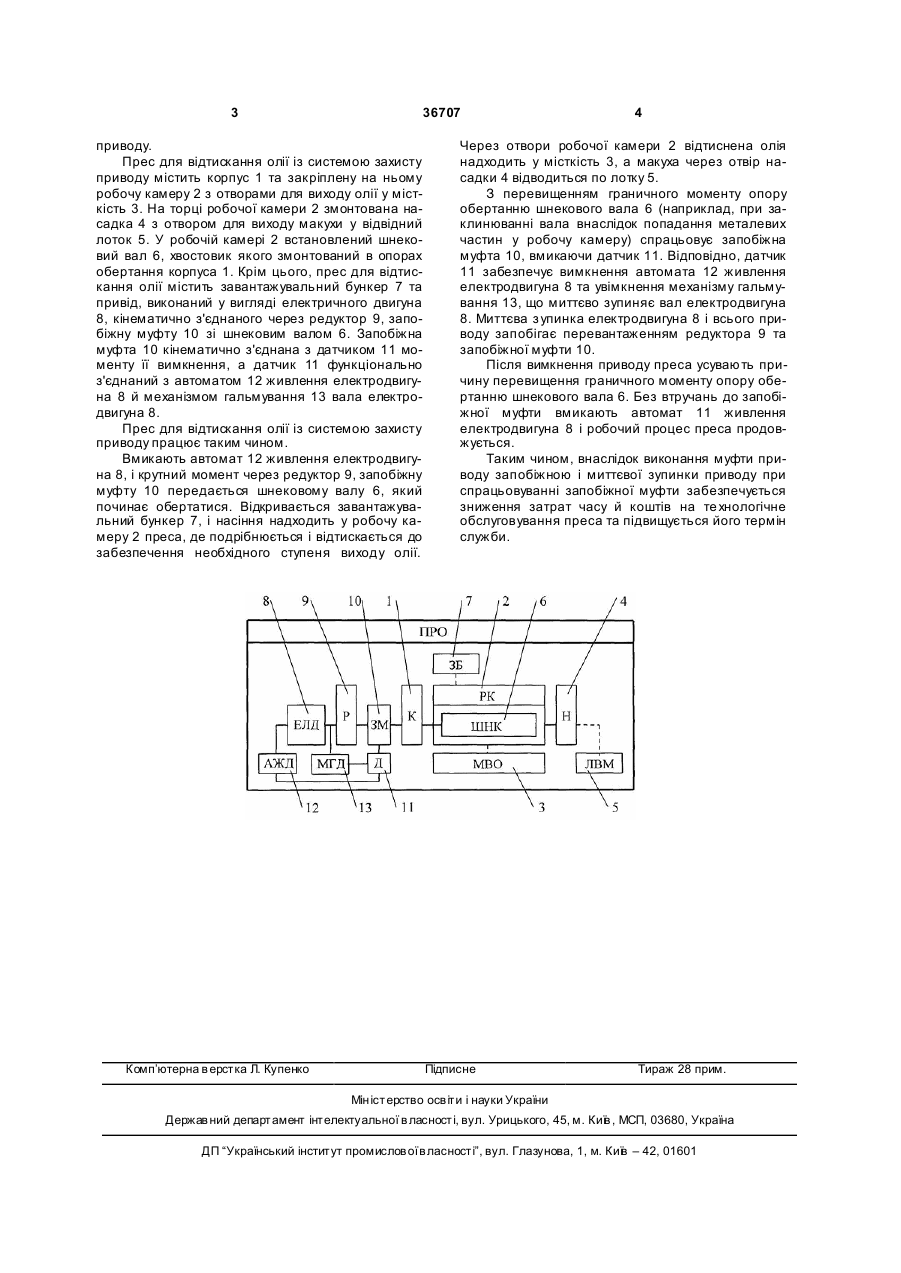

Прес для відтискання олії із системою захисту приводу, що складається з корпуса та закріпленої на ньому робочої камери з отворами для виходу олії, змонтованої на торці робочої камери насадки з отвором для виходу макухи, встановленого у 3 36707 приводу. Прес для відтискання олії із системою захисту приводу містить корпус 1 та закріплену на ньому робочу камеру 2 з отворами для виходу олії у місткість 3. На торці робочої камери 2 змонтована насадка 4 з отвором для виходу макухи у відвідний лоток 5. У робочій камері 2 встановлений шнековий вал 6, хвостовик якого змонтований в опорах обертання корпуса 1. Крім цього, прес для відтискання олії містить завантажувальний бункер 7 та привід, виконаний у вигляді електричного двигуна 8, кінематично з'єднаного через редуктор 9, запобіжну муфту 10 зі шнековим валом 6. Запобіжна муфта 10 кінематично з'єднана з датчиком 11 моменту її вимкнення, а датчик 11 функціонально з'єднаний з автоматом 12 живлення електродвигуна 8 й механізмом гальмування 13 вала електродвигуна 8. Прес для відтискання олії із системою захисту приводу працює таким чином. Вмикають автомат 12 живлення електродвигуна 8, і крутний момент через редуктор 9, запобіжну муфту 10 передається шнековому валу 6, який починає обертатися. Відкривається завантажувальний бункер 7, і насіння надходить у робочу камеру 2 преса, де подрібнюється і відтискається до забезпечення необхідного ступеня виходу олії. Комп’ютерна в ерстка Л. Купенко 4 Через отвори робочої камери 2 відтиснена олія надходить у місткість 3, а макуха через отвір насадки 4 відводиться по лотку 5. З перевищенням граничного моменту опору обертанню шнекового вала 6 (наприклад, при заклинюванні вала внаслідок попадання металевих частин у робочу камеру) спрацьовує запобіжна муфта 10, вмикаючи датчик 11. Відповідно, датчик 11 забезпечує вимкнення автомата 12 живлення електродвигуна 8 та увімкнення механізму гальмування 13, що миттєво зупиняє вал електродвигуна 8. Миттєва з упинка електродвигуна 8 і всього приводу запобігає перевантаженням редуктора 9 та запобіжної муфти 10. Після вимкнення приводу преса усувають причину перевищення граничного моменту опору обертанню шнекового вала 6. Без втручань до запобіжної муфти вмикають автомат 11 живлення електродвигуна 8 і робочий процес преса продовжується. Таким чином, внаслідок виконання муфти приводу запобіжною і миттєвої зупинки приводу при спрацьовуванні запобіжної муфти забезпечується зниження затрат часу й коштів на те хнологічне обслуговування преса та підвищується його термін служби. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
