Пристрій для дугового зварювання

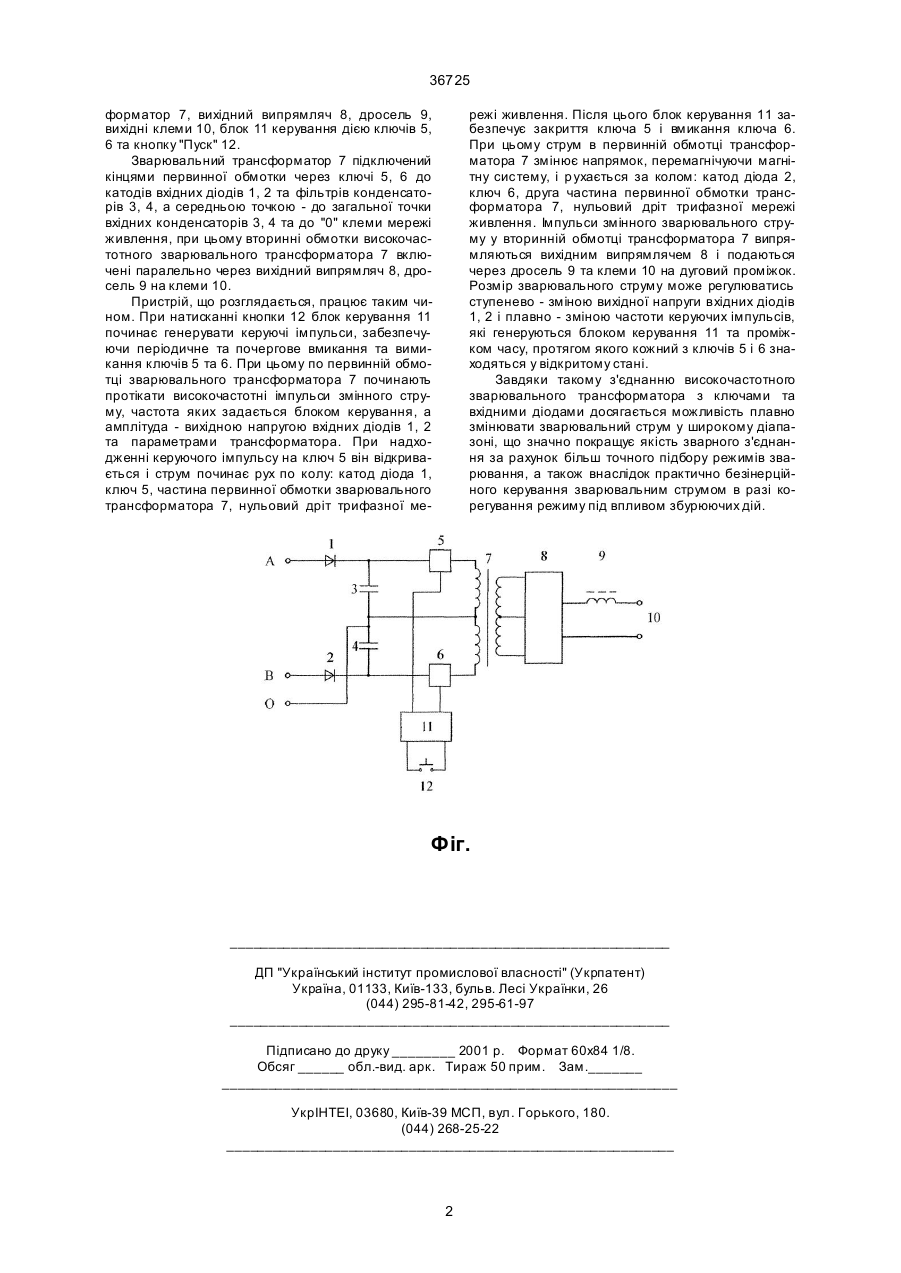

Пристрій для дугового зварювання, що містить вхідні діоди для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, вихідний випрямляч, дро 36725 форматор 7, вихідний випрямляч 8, дросель 9, вихідні клеми 10, блок 11 керування дією ключів 5, 6 та кнопку "Пуск" 12. Зварювальний трансформатор 7 підключений кінцями первинної обмотки через ключі 5, 6 до катодів вхідних діодів 1, 2 та фільтрів конденсаторів 3, 4, а середньою точкою - до загальної точки вхідних конденсаторів 3, 4 та до "0" клеми мережі живлення, при цьому вторинні обмотки високочастотного зварювального трансформатора 7 включені паралельно через вихідний випрямляч 8, дросель 9 на клеми 10. Пристрій, що розглядається, працює таким чином. При натисканні кнопки 12 блок керування 11 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання ключів 5 та 6. При цьому по первинній обмотці зварювального трансформатора 7 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування, а амплітуда - вихідною напругою вхідних діодів 1, 2 та параметрами трансформатора. При надходженні керуючого імпульсу на ключ 5 він відкривається і струм починає рух по колу: катод діода 1, ключ 5, частина первинної обмотки зварювального трансформатора 7, нульовий дріт трифазної ме режі живлення. Після цього блок керування 11 забезпечує закриття ключа 5 і вмикання ключа 6. При цьому струм в первинній обмотці трансформатора 7 змінює напрямок, перемагнічуючи магнітну систему, і р ухається за колом: катод діода 2, ключ 6, друга частина первинної обмотки трансформатора 7, нульовий дріт трифазної мережі живлення. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 7 випрямляються вихідним випрямлячем 8 і подаються через дросель 9 та клеми 10 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево - зміною вихідної напруги вхідних діодів 1, 2 і плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 11 та проміжком часу, протягом якого кожний з ключів 5 і 6 знаходяться у відкритому стані. Завдяки такому з'єднанню високочастотного зварювального трансформатора з ключами та вхідними діодами досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
