Заслінка пічного агрегата
Номер патенту: 36802
Опубліковано: 10.11.2008
Автори: Прахнін Вячеслав Леонідович, Ірха Віктор Миколайович, Матвієнков Сергій Анатолійович, Коломійцев Євген Володимирович, Тітов Валерій Георгійович
Формула / Реферат
1. Заслінка пічного агрегата, що містить корпус із листового металу з каналами для охолодження водою й футерівкою, яка відрізняється тим, що канали для охолодження водою розміщені по периметру полотнища корпусу та утворюють обрамляючий водоохолоджувальний пояс, а футерівка виконана з жаростійкого бетону.
2. Заслінка за п. 1, яка відрізняється тим, що на внутрішній поверхні корпусу розміщені компенсаційні прокладки з азбестового картону з натрієвим рідким содовим склом.
3. Заслінка за пп. 1 і 2, яка відрізняється тим, що в полотнищі корпусу виконані прорізи, розташовані по його вертикальній і горизонтальній осях, а також по діагоналях і внутрішньому периметру обрамляючого водоохолоджувального пояса.
Текст

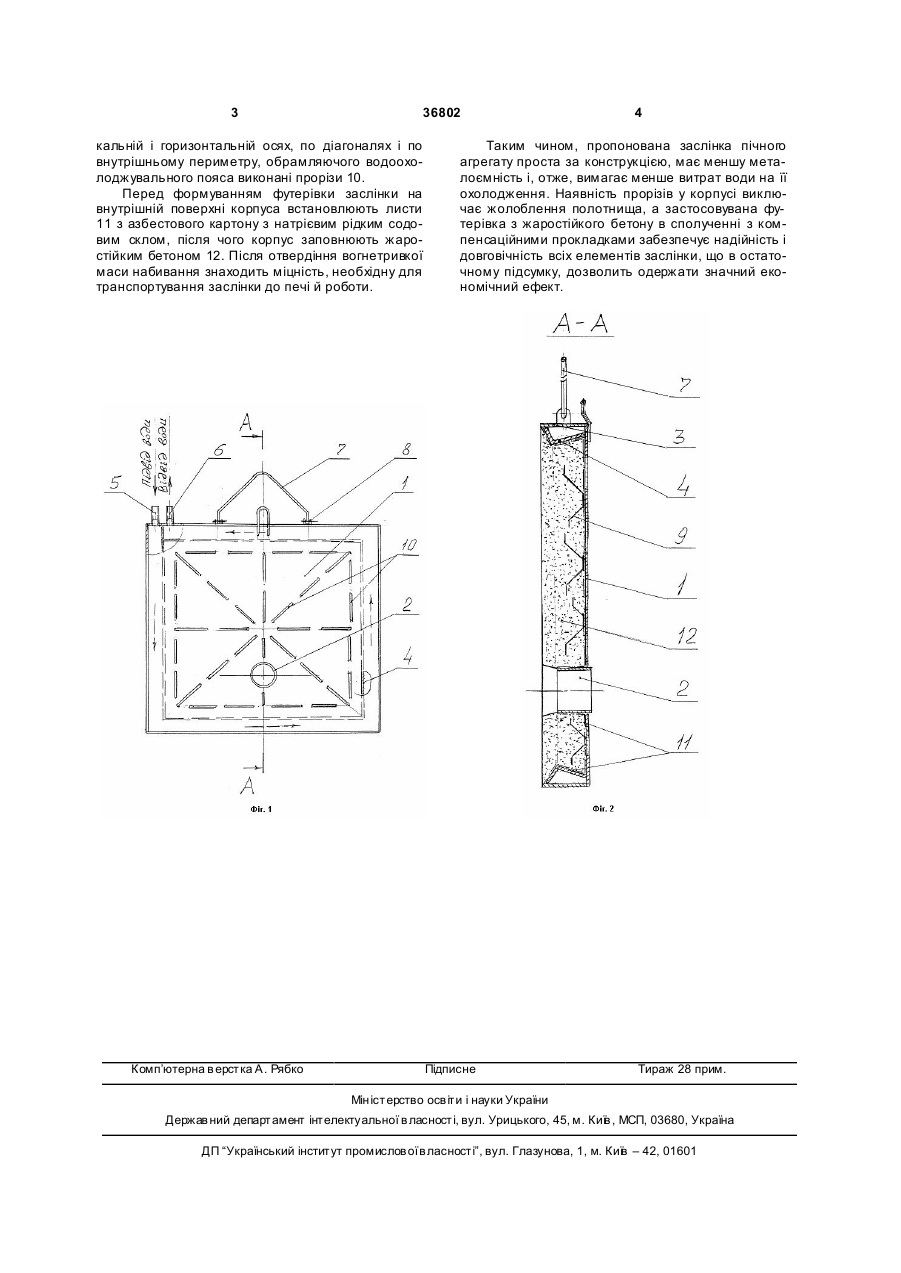

1. Заслінка пічного агрегата, що містить корпус із листового металу з каналами для охоло 3 36802 кальній і горизонтальній осях, по діагоналях і по внутрішньому периметру, обрамляючого водоохолоджувального пояса виконані прорізи 10. Перед формуванням футерівки заслінки на внутрішній поверхні корпуса встановлюють листи 11 з азбестового картону з натрієвим рідким содовим склом, після чого корпус заповнюють жаростійким бетоном 12. Після отвердіння вогнетривкої маси набивання знаходить міцність, необхідну для транспортування заслінки до печі й роботи. Комп’ютерна в ерстка А. Рябко 4 Таким чином, пропонована заслінка пічного агрегату проста за конструкцією, має меншу металоємність і, отже, вимагає менше витрат води на її охолодження. Наявність прорізів у корпусі виключає жолоблення полотнища, а застосовувана футерівка з жаростійкого бетону в сполученні з компенсаційними прокладками забезпечує надійність і довговічність всіх елементів заслінки, що в остаточному підсумку, дозволить одержати значний економічний ефект. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGate of furnace unit
Автори англійськоюMatviienkov Serhii Anatoliiovych, Irkha Viktor Mykolaiovych, Prakhnin Viacheslav Leonidovych, Kolomiitsev Yevhen Volodymyrovych, Titov Valerii Heorhiiovych
Назва патенту російськоюЗаслонка печного агрегата
Автори російськоюМатвиенков Сергей Анатольевич, Ирха Виктор Николаевич, Прахнин Вячеслав Леонидович, Коломийцев Евгений Владимирович, Титов Валерий Георгиевич
МПК / Мітки
МПК: F27D 1/18
Мітки: пічного, заслінка, агрегата
