Заслінка нагрівального агрегату
Номер патенту: 29251
Опубліковано: 10.01.2008
Автори: Ірха Віктор Миколайович, Прахнін Вячеслав Леонідович, Тітов Валерій Георгійович, Коломійцев Євген Володимирович
Формула / Реферат
1. Заслінка нагрівального агрегату, що включає каркас із листового металу і футерівку, яка відрізняється тим, що каркас виконаний з жаростійкої сталі, а футерівка виконана у вигляді вогнетривкої набивки із хромомагнезитової маси з добавкою глини й рідкого скла.
2. Заслінка за п. 1, яка відрізняється тим, що полотнище каркаса містить розташовані в шаховому порядку шипи, які не виходять на поверхню футерівки, і в полотнище виконані прорізи, розташовані під кутом 40-50° до вертикальної й горизонтальної осей симетрично його центру.
3. Заслінка за п. 1 або 2, яка відрізняється тим, що вогнетривка набивка виконана при наступному співвідношенні компонентів, мас. %:
хромомагнезитова маса
65-75
глина
10-15
рідке скло
15-20.
Текст

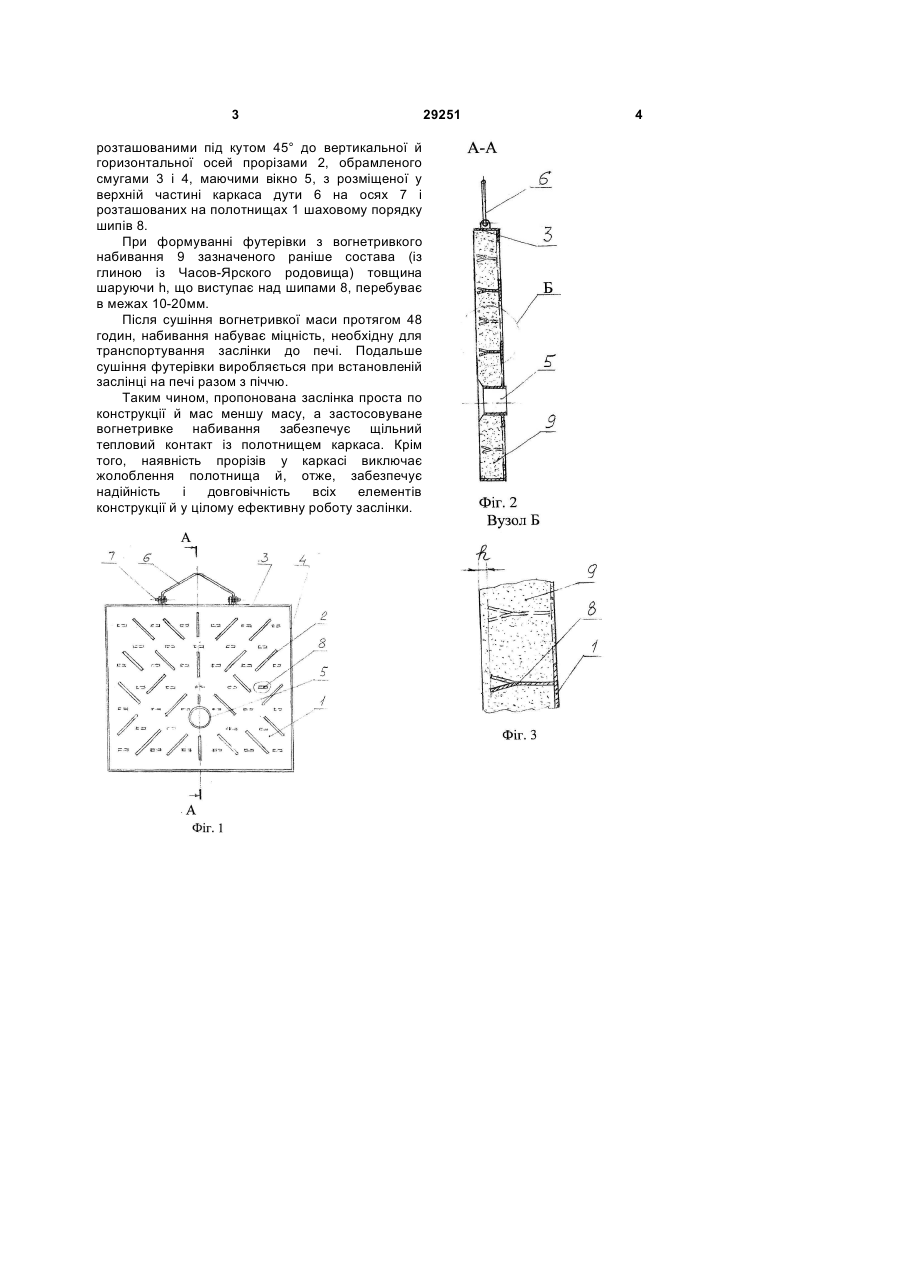

1. Заслінка нагрівального агрегату, що включає каркас із листового металу і футерівку, яка відрізняється тим, що каркас виконаний з жаростійкої сталі, а футерівка виконана у вигляді 3 розташованими під кутом 45° до вертикальної й горизонтальної осей прорізами 2, обрамленого смугами 3 і 4, маючими вікно 5, з розміщеної у верхній частині каркаса дути 6 на осях 7 і розташованих на полотнищах 1 шаховому порядку шипів 8. При формуванні футерівки з вогнетривкого набивання 9 зазначеного раніше состава (із глиною із Часов-Ярского родовища) товщина шаруючи h, що виступає над шипами 8, перебуває в межах 10-20мм. Після сушіння вогнетривкої маси протягом 48 годин, набивання набуває міцність, необхідну для транспортування заслінки до печі. Подальше сушіння футерівки виробляється при встановленій заслінці на печі разом з піччю. Таким чином, пропонована заслінка проста по конструкції й мас меншу масу, а застосовуване вогнетривке набивання забезпечує щільний тепловий контакт із полотнищем каркаса. Крім того, наявність прорізів у каркасі виключає жолоблення полотнища й, отже, забезпечує надійність і довговічність всіх елементів конструкції й у цілому ефективну роботу заслінки. 29251 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSliding damper of unit heater
Автори англійськоюKolomiitsev Yevhen Volodymyrovych, Irkha Viktor Mykolaiovych, Titov Valerii Heorhiiovych, Prakhnin Viacheslav Leonidovych
Назва патенту російськоюЗаслонка нагревательного агрегата
Автори російськоюКоломийцев Евгений Владимирович, Ирха Виктор Николаевич, Титов Валерий Георгиевич, Прахнин Вячеслав Леонидович
МПК / Мітки
МПК: C21B 7/00
Мітки: заслінка, нагрівального, агрегату
