Суцільнометалевий балон великого об’єму високого тиску
Номер патенту: 36801
Опубліковано: 10.11.2008
Автори: Половинка Анатолій Олексійович, Білосточний Андрій Васильович, Білосточний Василь Володимирович, Кандауров Павло Павлович, Мурашкін Олександр Вікторович, Сіянов Антон Вікторович, Тітов Валерій Георгійович
Формула / Реферат
Суцільнометалевий балон великого об'єму високого тиску, що містить циліндричний корпус із торцевими частинами сферичної форми, по осі якого розміщена щонайменше одна горловина, оснащена різзю, який відрізняється тим, що внутрішня поверхня кожної з горловин корпусу оснащена конічною різзю, причому виконують наступне співвідношення:
де
Dб - зовнішній діаметр балона;
dГ - зовнішній діаметр горловини.
Текст

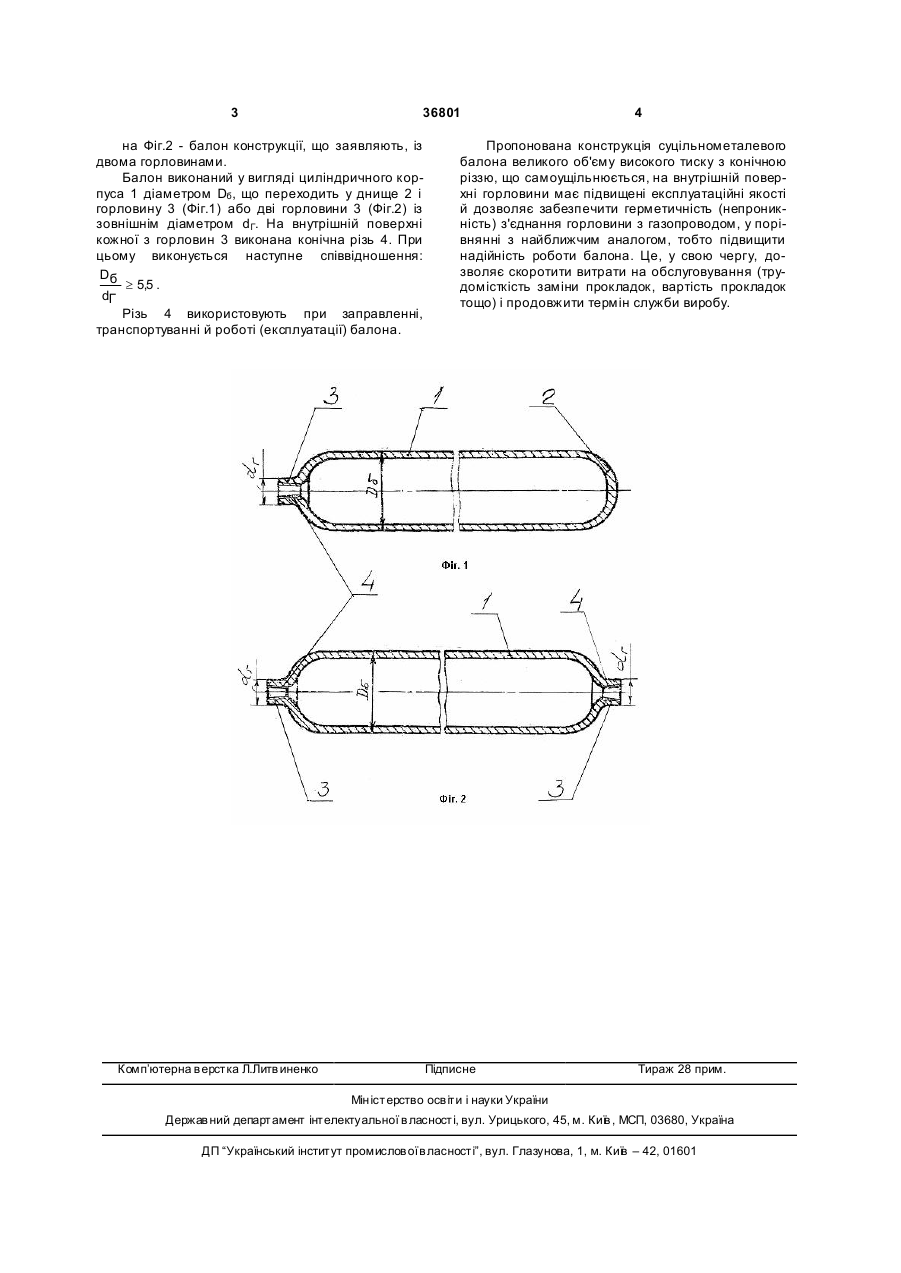

Суцільнометалевий балон великого об'єму високого тиску, що містить циліндричний корпус із торцевими частинами сферичної форми, по осі якого розміщена щонайменше одна горловина, оснащена різзю, який відрізняється тим, що внутрішня поверхня кожної з горловин корпусу оснащена конічною різзю, причому виконують наступне співвідношення: Dб ³ 5,5, де dГ Dб - зовнішній діаметр балона; dГ - зовнішній діаметр горловини. (19) (21) u200806299 (22) 13.05.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) КАНДАУРОВ ПАВЛО ПАВЛОВИЧ, U A, БІЛОСТОЧНИЙ ВАСИЛЬ ВОЛОДИМИРОВИЧ, U A, ТІТОВ ВАЛЕРІЙ ГЕОРГІЙОВИЧ, UA, БІЛОСТОЧНИЙ АНДРІЙ ВАСИЛЬОВИЧ, UA, ПОЛОВИНКА АНАТОЛІЙ ОЛЕКСІЙОВИЧ, UA, СІЯНОВ АНТОН ВІКТОРОВИЧ, МУРАШКІН ОЛЕКСАНДР ВІКТОРОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА", U A 3 36801 на Фіг.2 - балон конструкції, що заявляють, із двома горловинами. Балон виконаний у вигляді циліндричного корпуса 1 діаметром Dб , що переходить у днище 2 і горловину 3 (Фіг.1) або дві горловини 3 (Фіг.2) із зовнішнім діаметром dГ. На внутрішній поверхні кожної з горловин 3 виконана конічна різь 4. При цьому виконується наступне співвідношення: Dб ³ 5,5 . dГ Різь 4 використовують при заправленні, транспортуванні й роботі (експлуатації) балона. Комп’ютерна в ерстка Л.Литв иненко 4 Пропонована конструкція суцільнометалевого балона великого об'єму високого тиску з конічною різзю, що самоущільнюється, на внутрішній поверхні горловини має підвищені експлуатаційні якості й дозволяє забезпечити герметичність (непроникність) з'єднання горловини з газопроводом, у порівнянні з найближчим аналогом, тобто підвищити надійність роботи балона. Це, у свою чергу, дозволяє скоротити витрати на обслуговування (трудомісткість заміни прокладок, вартість прокладок тощо) і продовжити термін служби виробу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAll-metal high pressure large volume balloon
Автори англійськоюKandaurov Pavlo Pavlovych, Bilostochnyi Vasyl Volodymyrovych, Titov Valerii Heorhiiovych, Bilostochnyi Andrii Vasyliovych, Polovynka Anatolii Oleksiiovych, Sianov Anton Viktorovych, Murashkin Oleksandr Viktorovych
Назва патенту російськоюЦельнометаллический баллон большого объема высокого давления
Автори російськоюКандауров Павел Павлович, Белосточный Василий Владимирович, Титов Валерий Георгиевич, Белосточный Андрей Васильевич, Половинка Анатолий Алексеевич, Сиянов Антон Викторович, Мурашкин Александр Викторович
МПК / Мітки
МПК: F17C 13/00
Мітки: тиску, високого, суцільнометалевий, великого, об'єму, балон
