Пристрій для відбору проб

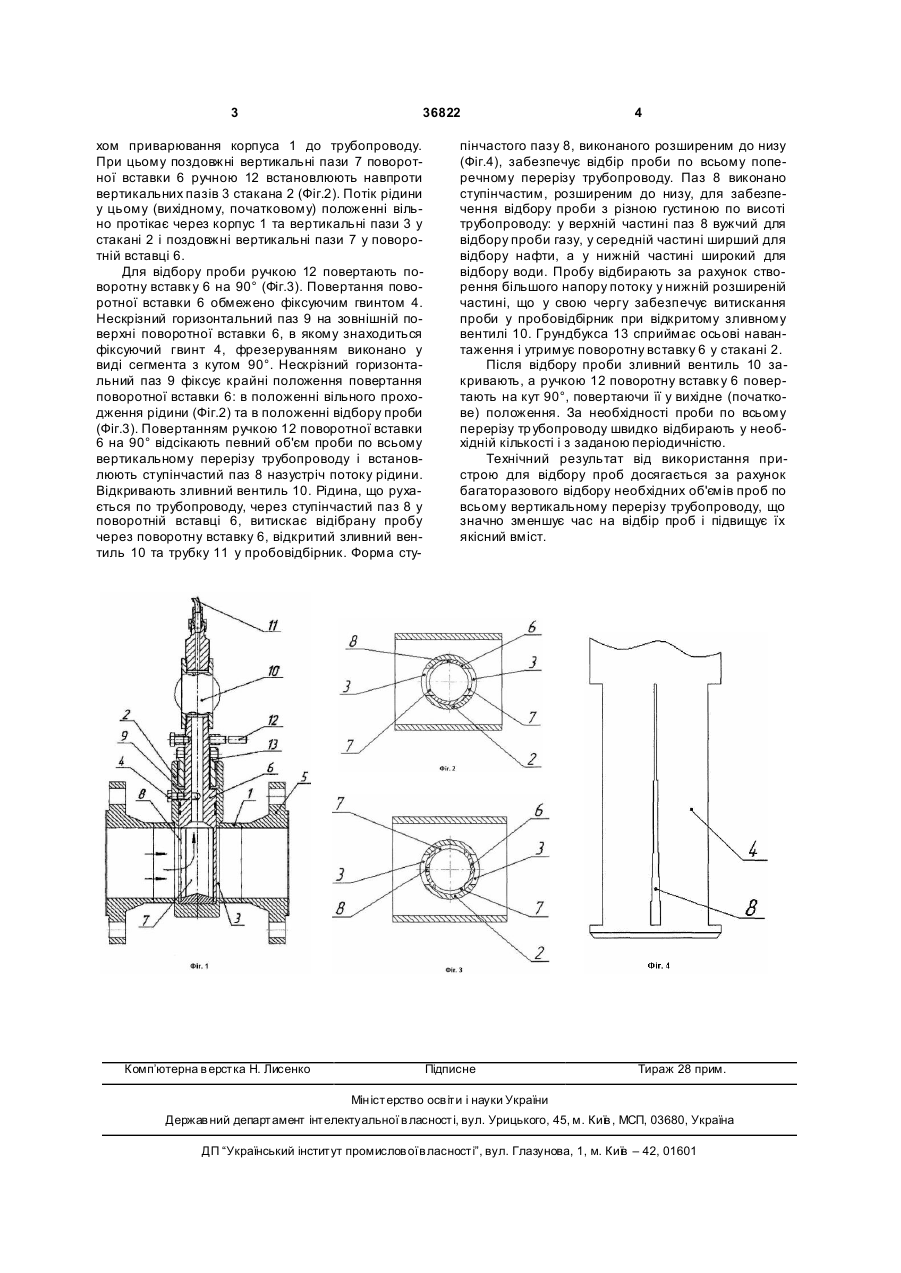

Пристрій для відбору проб, що містить корпус із стаканом з двома вертикальними пазами та приєднувальними фланцями, поворотною встав 3 36822 хом приварювання корпуса 1 до трубопроводу. При цьому поздовжні вертикальні пази 7 поворотної вставки 6 ручною 12 встановлюють навпроти вертикальних пазів 3 стакана 2 (Фіг.2). Потік рідини у цьому (вихідному, початковому) положенні вільно протікає через корпус 1 та вертикальні пази 3 у стакані 2 і поздовжні вертикальні пази 7 у поворотній вставці 6. Для відбору проби ручкою 12 повертають поворотну вставк у 6 на 90° (Фіг.3). Повертання поворотної вставки 6 обмежено фіксуючим гвинтом 4. Нескрізний горизонтальний паз 9 на зовнішній поверхні поворотної вставки 6, в якому знаходиться фіксуючий гвинт 4, фрезеруванням виконано у виді сегмента з кутом 90°. Нескрізний горизонтальний паз 9 фіксує крайні положення повертання поворотної вставки 6: в положенні вільного проходження рідини (Фіг.2) та в положенні відбору проби (Фіг.3). Повертанням ручкою 12 поворотної вставки 6 на 90° відсікають певний об'єм проби по всьому вертикальному перерізу трубопроводу і встановлюють ступінчастий паз 8 назустріч потоку рідини. Відкривають зливний вентиль 10. Рідина, що рухається по трубопроводу, через ступінчастий паз 8 у поворотній вставці 6, витискає відібрану пробу через поворотну вставку 6, відкритий зливний вентиль 10 та трубку 11 у пробовідбірник. Форма сту Комп’ютерна в ерстка Н. Лисенко 4 пінчастого пазу 8, виконаного розширеним до низу (Фіг.4), забезпечує відбір проби по всьому поперечному перерізу трубопроводу. Паз 8 виконано ступінчастим, розширеним до низу, для забезпечення відбору проби з різною густиною по висоті трубопроводу: у верхній частині паз 8 вужчий для відбору проби газу, у середній частині ширший для відбору нафти, а у нижній частині широкий для відбору води. Пробу відбирають за рахунок створення більшого напору потоку у нижній розширеній частині, що у свою чергу забезпечує витискання проби у пробовідбірник при відкритому зливному вентилі 10. Грундбукса 13 сприймає осьові навантаження і утримує поворотну вставку 6 у стакані 2. Після відбору проби зливний вентиль 10 закривають, а ручкою 12 поворотну вставк у 6 повертають на кут 90°, повертаючи її у вихідне (початкове) положення. За необхідності проби по всьому перерізу тр убопроводу швидко відбирають у необхідній кількості і з заданою періодичністю. Технічний результат від використання пристрою для відбору проб досягається за рахунок багаторазового відбору необхідних об'ємів проб по всьому вертикальному перерізу трубопроводу, що значно зменшує час на відбір проб і підвищує їх якісний вміст. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
