Пристрій для відбору проб сипучих матеріалів у потоці

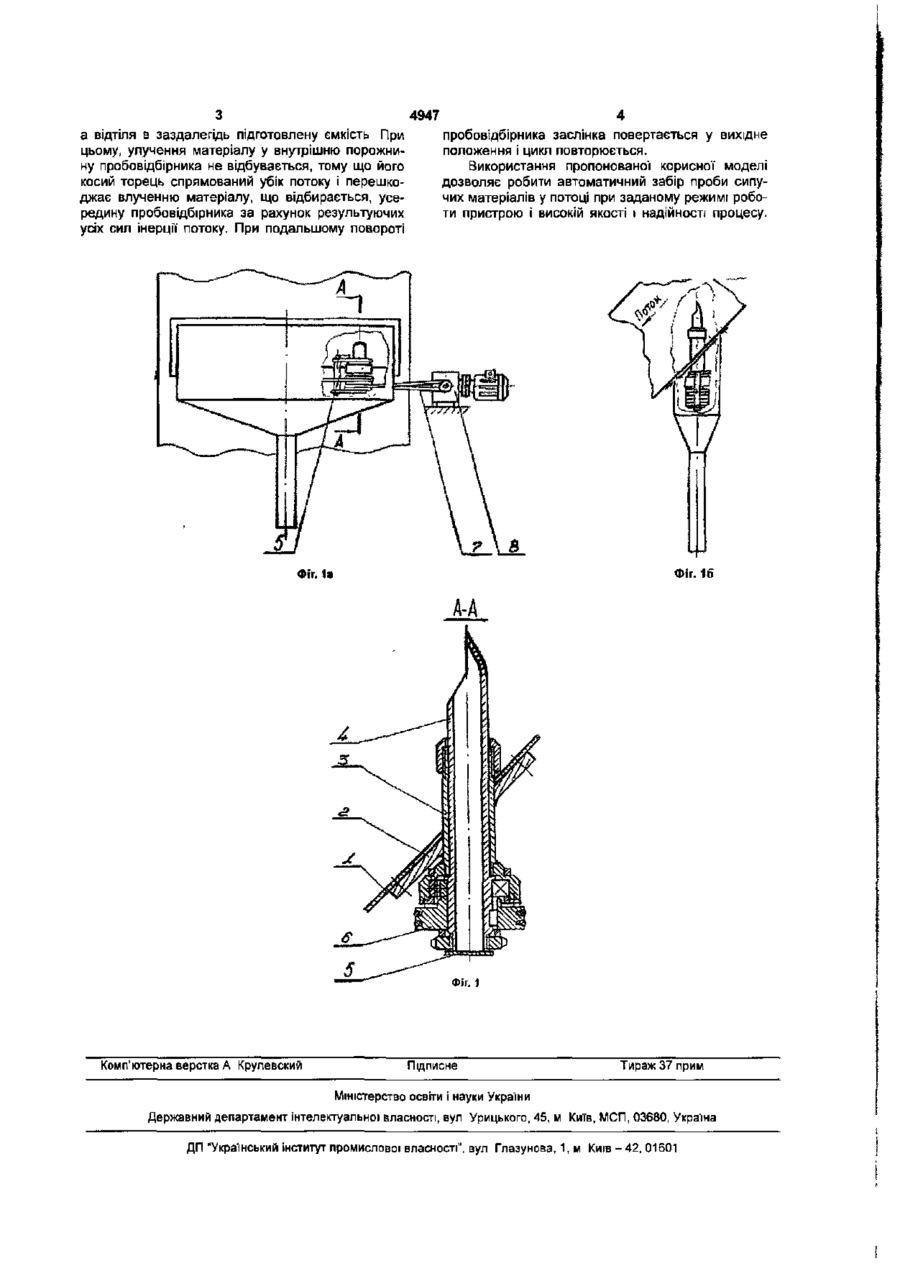

Пристрій для відбору проб сипучих матеріалів у потоці, що включає шляхопровід, пробовідбірник і привід, який відрізняється тим, що пробовідбірник виконаний у вигляді порожнистого обертового циліндра, один кінець якого оснащений заслінкою, а другий виконаний у вигляді зрізаного циліндра, вершина якого з'єднана з його віссю обертання, і установленого вертикально в нерухомому корпусі, жорстко закріпленому на платформі, розташованій в отворі днища похилої ділянки шляхопроводу. Пропонований пристрій призначений для автоматичного відбору проб з потоку, що рухається, і може бути використаний у різних галузях промисловості для відбору проб сипучих матеріалів Відомий пристрій для відбору сипучих матеріалів, що включає циліндричний корпус, пробки і штанги у верхній частині корпуса, сектора з отворами, розміщені зовні корпуса і з'єднані з ним за допомогою вертикальних пружин, а між собою сектори з'єднані горизонтальними пружинами і кільцем, до якого приєднані тяги (див. а. с. №917040, кл G01N 1/20). Недоліком цієї корисної моделі є неможливість відбору проб у потоці, складність експлуатації й обмеженість областей його застосування. Найбільш близьким до пропонуємого є пристрій для відбору сипучих матеріалів у потоці, що включає шляхопровід, пробовідбірник у вигляді порожнистої призми з механізмом приводу і збірник проб, при цьому пробовідбірник виконаний з жорстко закріпленим на ньому і вставленим із зазором дном, а пристрій оснащений додатковим шляхопроводом з встановленим на його вхідному отворі клапаном і розташованими на його поверхні вікнами для введення пробовідбірника з дном, причому він оснащений жорстко закріпленими на ньому формуючими направляючими, а шляхопровід виконаний з отворами для з'єднання його з додатковим шляхопроводом, при цьому дно пробовідбірника виконане з отворами для вивантаження відібраної проби (а. с. №1562739, М. кл. G01N 1/20). чить автоматичний відбір проб сипучих матеріалів у потоці при високій якості і надійності процесу. Поставлена задача вирішується тим, що у пристрої для відбору проб сипучих матеріалів у потоці, що включає шляхопровід, пробовідбірник і привід, пробовідбірник виконаний у виді порожнистого обертового циліндра, один кінець якого оснащений заслінкою, а другий виконаний у вигляді зрізаного циліндра, вершина якого сполучена з його віссю обертання, і установленого вертикально в нерухомому корпусі, жорстко закріпленому на платформі, розташованій в отворі днища похилої ділянки шляхопроводу. Недоліком пристрою є низька його надійність, обумовлена складністю конструкції і експлуатації, низька ремонтопригодність. В основу пропонованої корисної моделі поставлена задача створення пристрою, що забезпе На Фіг.1 представлено пропонований пристрій, що складається з шляхопроводу сипучих матеріалів 1, в отворі наклонного днища якого нерухомо встановлена платформа 2 з жорстко закріпленим на ній корпусом 3, у якому встановлений обертовий пробовідбірник 4, виконаний у вигляді порожнистого циліндра, нижній кінець якого оснащений заслінкою 5, а верхній виконаний у вигляді зрізаного циліндра, вершина якого сполучена з його віссю обертання Обертання пробовідбірника здійснюється через шків 6, що передає обертальний рух за допомогою ременів 7 від приводу 8. Фіг. 1а - головний вид пристрою Фіг 16 - вид пристрою збоку А-А - поздовжній розріз секції відбору проб. Пристрій працює наступним чином. При включенні приводу пробовідбірник починає обертатися навколо своєї осі, при цьому, коли він повернений до потоку сипучого матеріалу отвором, то його внутрішня поверхня заповнюється. При подальшому повороті за допомогою спеціального упора заслінка відкривається і проба матеріалу зсипається у внутрішню порожнину кожуха, 4947 а відтіля в заздалегідь підготовлену ємкість При цьому, улучення матеріалу у внутрішню порожнину пробовідбірника не відбувається, тому що його косий торець спрямований убік потоку І перешкоджає влученню матеріалу, що відбирається, усередину пробовідбірника за рахунок результуючих усіх сил інерції потоку. При подальшому повороті 4 пробовідбірника заслінка повертається у вихідне положення і цикл повторюється. Використання пропонованої корисної моделі дозволяє робити автоматичний забір проби сипучих матеріалів у потоці при заданому режимі роботи пристрою і високій якості і надійності процесу. Фіг. 16 Фіг. 1а Фіг. 1 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
