Пускорегулюючий апарат для люмінесцентних ламп

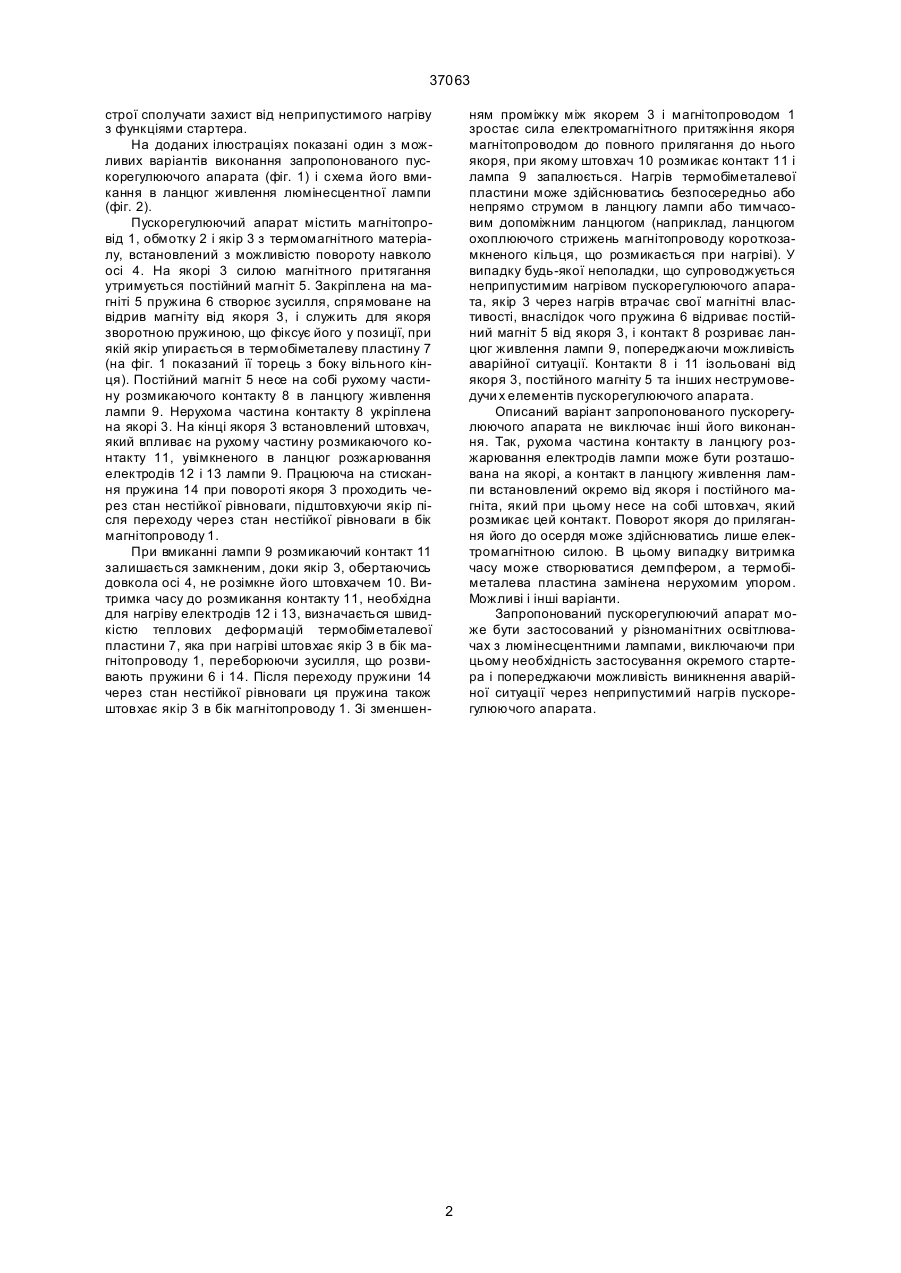

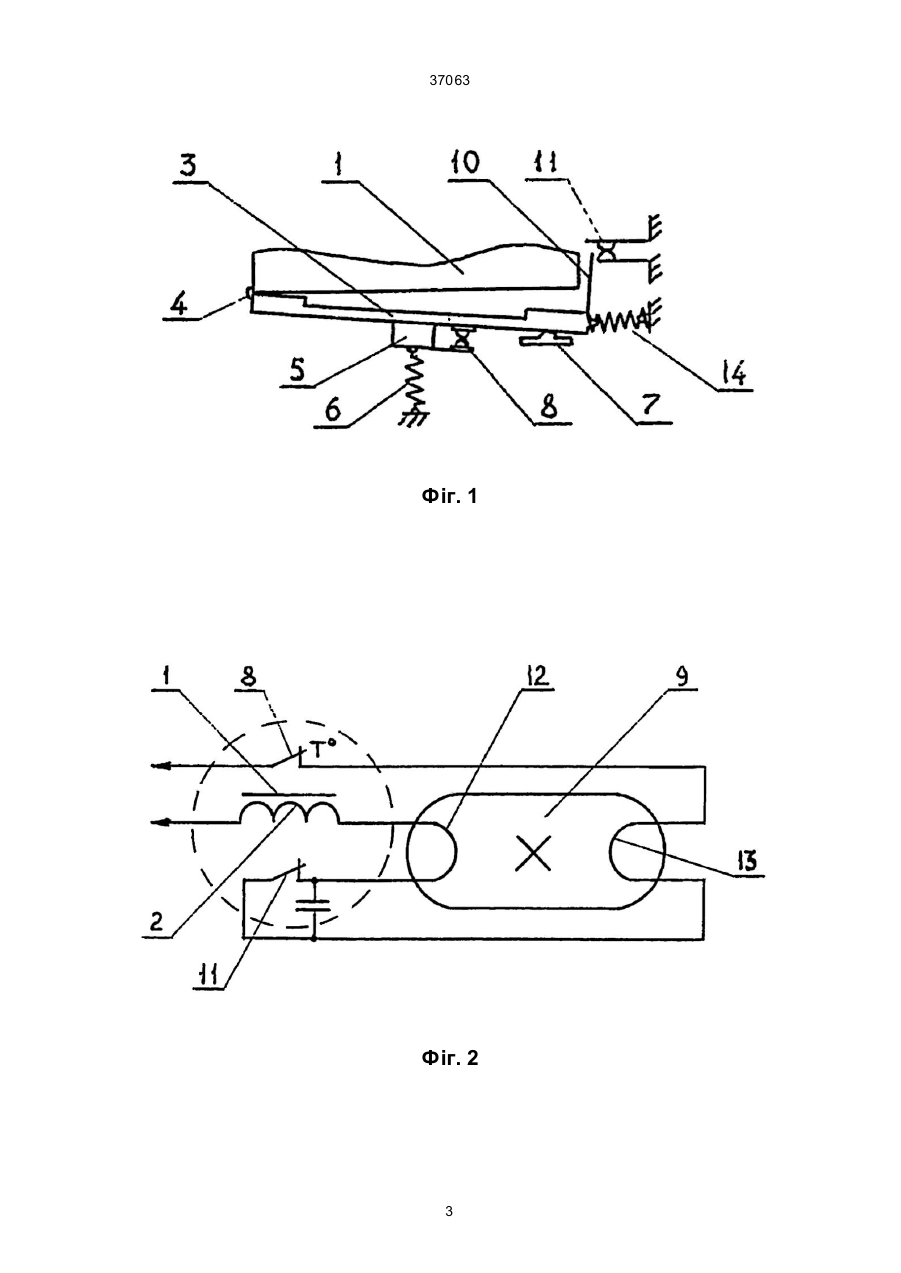

Пускорегулюючий апарат для люмінесцентних ламп, який містить магнітопровід, обмотку і постій 37063 строї сполучати захист від неприпустимого нагріву з функціями стартера. На доданих ілюстраціях показані один з можливих варіантів виконання запропонованого пускорегулюючого апарата (фіг. 1) і схема його вмикання в ланцюг живлення люмінесцентної лампи (фіг. 2). Пускорегулюючий апарат містить магнітопровід 1, обмотку 2 і якір 3 з термомагнітного матеріалу, встановлений з можливістю повороту навколо осі 4. На якорі 3 силою магнітного притягання утримується постійний магніт 5. Закріплена на магніті 5 пружина 6 створює зусилля, спрямоване на відрив магніту від якоря 3, і служить для якоря зворотною пружиною, що фіксує його у позиції, при якій якір упирається в термобіметалеву пластину 7 (на фіг. 1 показаний її торець з боку вільного кінця). Постійний магніт 5 несе на собі рухому частину розмикаючого контакту 8 в ланцюгу живлення лампи 9. Нерухома частина контакту 8 укріплена на якорі 3. На кінці якоря 3 встановлений штовхач, який впливає на рухому частину розмикаючого контакту 11, увімкненого в ланцюг розжарювання електродів 12 і 13 лампи 9. Працююча на стискання пружина 14 при повороті якоря 3 проходить через стан нестійкої рівноваги, підштовхуючи якір після переходу через стан нестійкої рівноваги в бік магнітопроводу 1. При вмиканні лампи 9 розмикаючий контакт 11 залишається замкненим, доки якір 3, обертаючись довкола осі 4, не розімкне його штовхачем 10. Витримка часу до розмикання контакту 11, необхідна для нагріву електродів 12 і 13, визначається швидкістю теплових деформацій термобіметалевої пластини 7, яка при нагріві штовхає якір 3 в бік магнітопроводу 1, переборюючи зусилля, що розвивають пружини 6 і 14. Після переходу пружини 14 через стан нестійкої рівноваги ця пружина також штовхає якір 3 в бік магнітопроводу 1. Зі зменшен ням проміжку між якорем 3 і магнітопроводом 1 зростає сила електромагнітного притяжіння якоря магнітопроводом до повного прилягання до нього якоря, при якому штовхач 10 розмикає контакт 11 і лампа 9 запалюється. Нагрів термобіметалевої пластини може здійснюватись безпосередньо або непрямо струмом в ланцюгу лампи або тимчасовим допоміжним ланцюгом (наприклад, ланцюгом охоплюючого стрижень магнітопроводу короткозамкненого кільця, що розмикається при нагріві). У випадку будь-якої неполадки, що супроводжується неприпустимим нагрівом пускорегулюючого апарата, якір 3 через нагрів втрачає свої магнітні властивості, внаслідок чого пружина 6 відриває постійний магніт 5 від якоря 3, і контакт 8 розриває ланцюг живлення лампи 9, попереджаючи можливість аварійної ситуації. Контакти 8 і 11 ізольовані від якоря 3, постійного магніту 5 та інших неструмоведучи х елементів пускорегулюючого апарата. Описаний варіант запропонованого пускорегулюючого апарата не виключає інші його виконання. Так, рухома частина контакту в ланцюгу розжарювання електродів лампи може бути розташована на якорі, а контакт в ланцюгу живлення лампи встановлений окремо від якоря і постійного магніта, який при цьому несе на собі штовхач, який розмикає цей контакт. Поворот якоря до прилягання його до осердя може здійснюватись лише електромагнітною силою. В цьому випадку витримка часу може створюватися демпфером, а термобіметалева пластина замінена нерухомим упором. Можливі і інші варіанти. Запропонований пускорегулюючий апарат може бути застосований у різноманітних освітлювачах з люмінесцентними лампами, виключаючи при цьому необхідність застосування окремого стартера і попереджаючи можливість виникнення аварійної ситуації через неприпустимий нагрів пускорегулюючого апарата. 2 37063 Фіг. 1 Фіг. 2 3 37063 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
