Стартер для запалювання люмінесцентних ламп

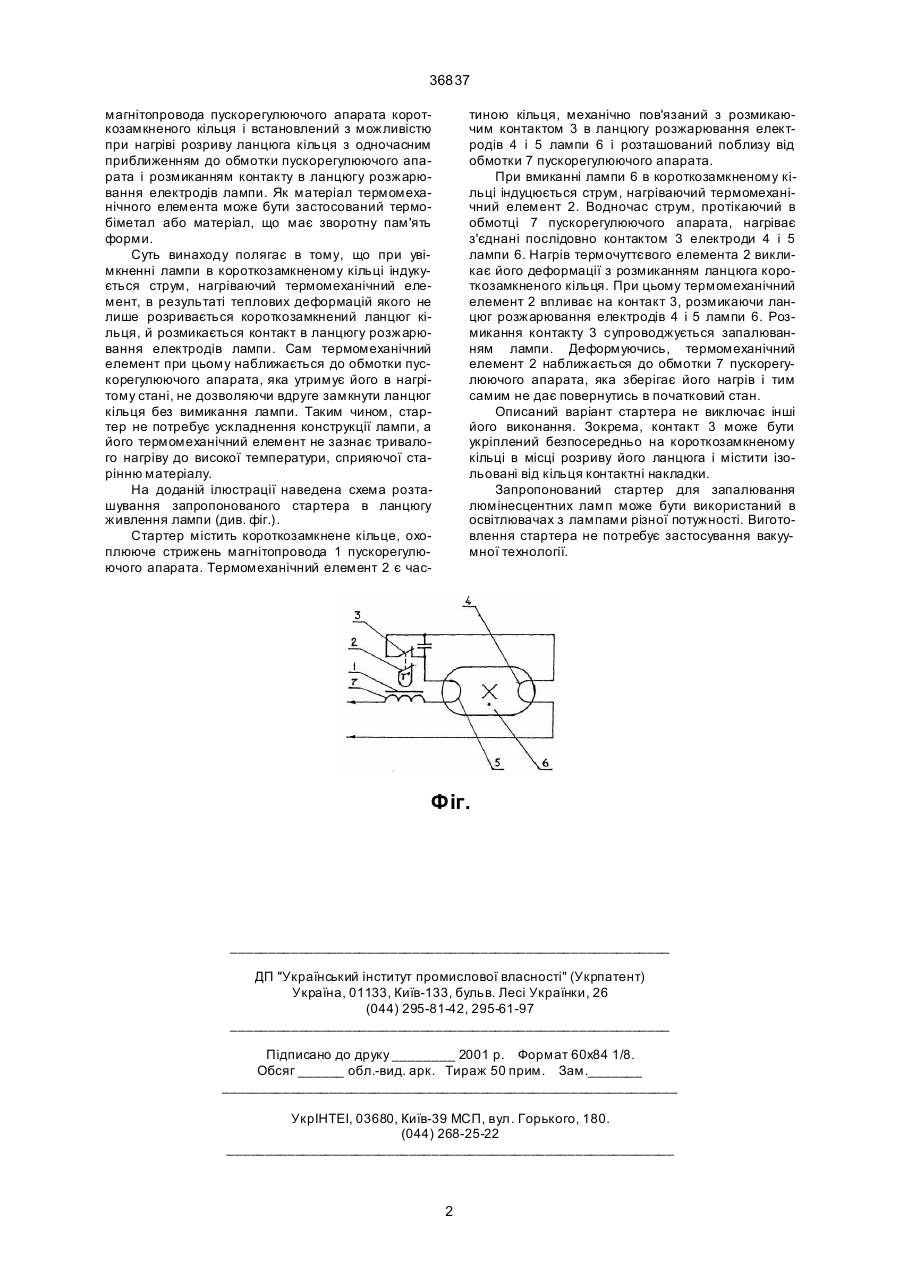

1. Стартер для запалювання люмінесцентних ламп, що містить розмикаючий контакт в ланцюгу розжарювання електродів лампи з термомеханічним елементом, змінюючим при нагріві свою геометрію і розташованим поблизу від ділянки електричного ланцюга, що нагрівається струмом живлення лампи, відмінний тим, що в якості ділянки електричного ланцюга, що нагрівається струмом 36837 магнітопровода пускорегулюючого апарата короткозамкненого кільця і встановлений з можливістю при нагріві розриву ланцюга кільця з одночасним приближенням до обмотки пускорегулюючого апарата і розмиканням контакту в ланцюгу розжарювання електродів лампи. Як матеріал термомеханічного елемента може бути застосований термобіметал або матеріал, що має зворотну пам'ять форми. Суть винаходу полягає в тому, що при увімкненні лампи в короткозамкненому кільці індукується струм, нагріваючий термомеханічний елемент, в результаті теплових деформацій якого не лише розривається короткозамкнений ланцюг кільця, й розмикається контакт в ланцюгу розжарювання електродів лампи. Сам термомеханічний елемент при цьому наближається до обмотки пускорегулюючого апарата, яка утримує його в нагрітому стані, не дозволяючи вдруге замкнути ланцюг кільця без вимикання лампи. Таким чином, стартер не потребує ускладнення конструкції лампи, а його термомеханічний елемент не зазнає тривалого нагріву до високої температури, сприяючої старінню матеріалу. На доданій ілюстрації наведена схема розташування запропонованого стартера в ланцюгу живлення лампи (див. фіг.). Стартер містить короткозамкнене кільце, охоплююче стрижень магнітопровода 1 пускорегулюючого апарата. Термомеханічний елемент 2 є час тиною кільця, механічно пов'язаний з розмикаючим контактом 3 в ланцюгу розжарювання електродів 4 і 5 лампи 6 і розташований поблизу від обмотки 7 пускорегулюючого апарата. При вмиканні лампи 6 в короткозамкненому кільці індуцюється струм, нагріваючий термомеханічний елемент 2. Водночас струм, протікаючий в обмотці 7 пускорегулюючого апарата, нагріває з'єднані послідовно контактом 3 електроди 4 і 5 лампи 6. Нагрів термочуттєвого елемента 2 викликає його деформації з розмиканням ланцюга короткозамкненого кільця. При цьому термомеханічний елемент 2 впливає на контакт 3, розмикаючи ланцюг розжарювання електродів 4 і 5 лампи 6. Розмикання контакту 3 супроводжується запалюванням лампи. Деформуючись, термомеханічний елемент 2 наближається до обмотки 7 пускорегулюючого апарата, яка зберігає його нагрів і тим самим не дає повернутись в початковий стан. Описаний варіант стартера не виключає інші його виконання. Зокрема, контакт 3 може бути укріплений безпосередньо на короткозамкненому кільці в місці розриву його ланцюга і містити ізольовані від кільця контактні накладки. Запропонований стартер для запалювання люмінесцентних ламп може бути використаний в освітлювачах з лампами різної потужності. Виготовлення стартера не потребує застосування вакуумної технології. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
