Спосіб спірального оребрення труби

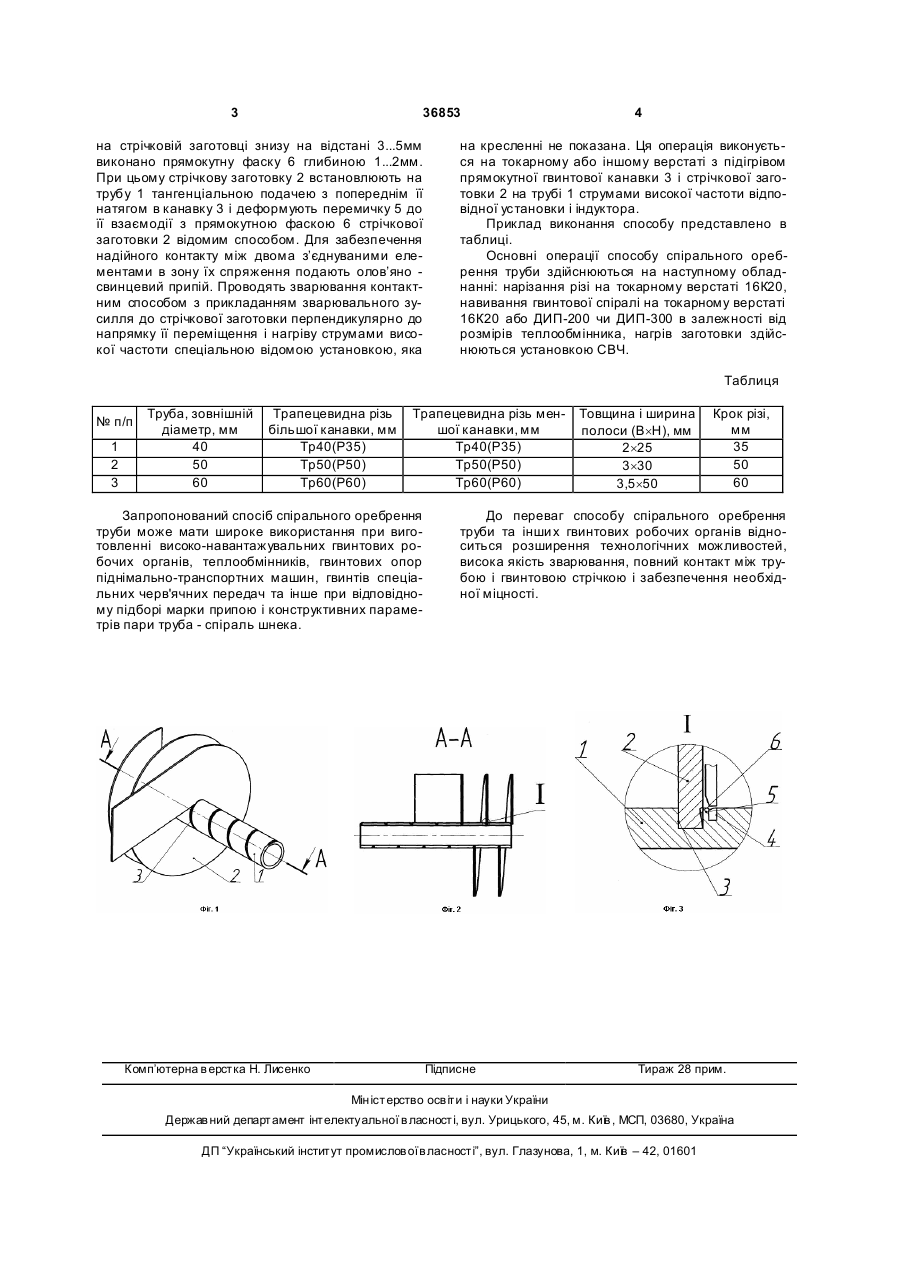

Спосіб спірального оребрення труби, при якому здійснюють осьову подачу труби, яка обертається, тангенціальну подачу стрічкової заготовки з попереднім її натягом, нагрівають трубу і спіраль струмами високої частоти і зварюють їх контактним способом з прикладанням зварювального зусилля до спіралі перпендикулярно напрямку її подачі, який відрізняє ться тим, що попередньо по 3 36853 на стрічковій заготовці знизу на відстані 3...5мм виконано прямокутну фаску 6 глибиною 1...2мм. При цьому стрічкову заготовку 2 встановлюють на трубу 1 тангенціальною подачею з попереднім її натягом в канавку 3 і деформують перемичку 5 до її взаємодії з прямокутною фаскою 6 стрічкової заготовки 2 відомим способом. Для забезпечення надійного контакту між двома з’єднуваними елементами в зону їх спряження подають олов’яно свинцевий припій. Проводять зварювання контактним способом з прикладанням зварювального зусилля до стрічкової заготовки перпендикулярно до напрямку її переміщення і нагріву струмами високої частоти спеціальною відомою установкою, яка 4 на кресленні не показана. Ця операція виконується на токарному або іншому верстаті з підігрівом прямокутної гвинтової канавки 3 і стрічкової заготовки 2 на трубі 1 струмами високої частоти відповідної установки і індуктора. Приклад виконання способу представлено в таблиці. Основні операції способу спірального оребрення труби здійснюються на наступному обладнанні: нарізання різі на токарному верстаті 16К20, навивання гвинтової спіралі на токарному верстаті 16К20 або ДИП-200 чи ДИП-300 в залежності від розмірів теплообмінника, нагрів заготовки здійснюються установкою СВЧ. Таблиця № п/п 1 2 3 Труба, зовнішній діаметр, мм 40 50 60 Трапецевидна різь більшої канавки, мм Тр40(Р35) Тр50(Р50) Тр60(Р60) Трапецевидна різь меншої канавки, мм Тр40(Р35) Тр50(Р50) Тр60(Р60) Запропонований спосіб спірального оребрення труби може мати широке використання при виготовленні високо-навантажувальних гвинтових робочих органів, теплообмінників, гвинтових опор піднімально-транспортних машин, гвинтів спеціальних черв'ячних передач та інше при відповідному підборі марки припою і конструктивних параметрів пари труба - спіраль шнека. Комп’ютерна в ерстка Н. Лисенко Товщина і ширина полоси (В´Н), мм 2´25 3´30 3,5´50 Крок різі, мм 35 50 60 До переваг способу спірального оребрення труби та інши х гвинтових робочих органів відноситься розширення технологічних можливостей, висока якість зварювання, повний контакт між трубою і гвинтовою стрічкою і забезпечення необхідної міцності. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
