Пристрій формування тепловізійного зображення

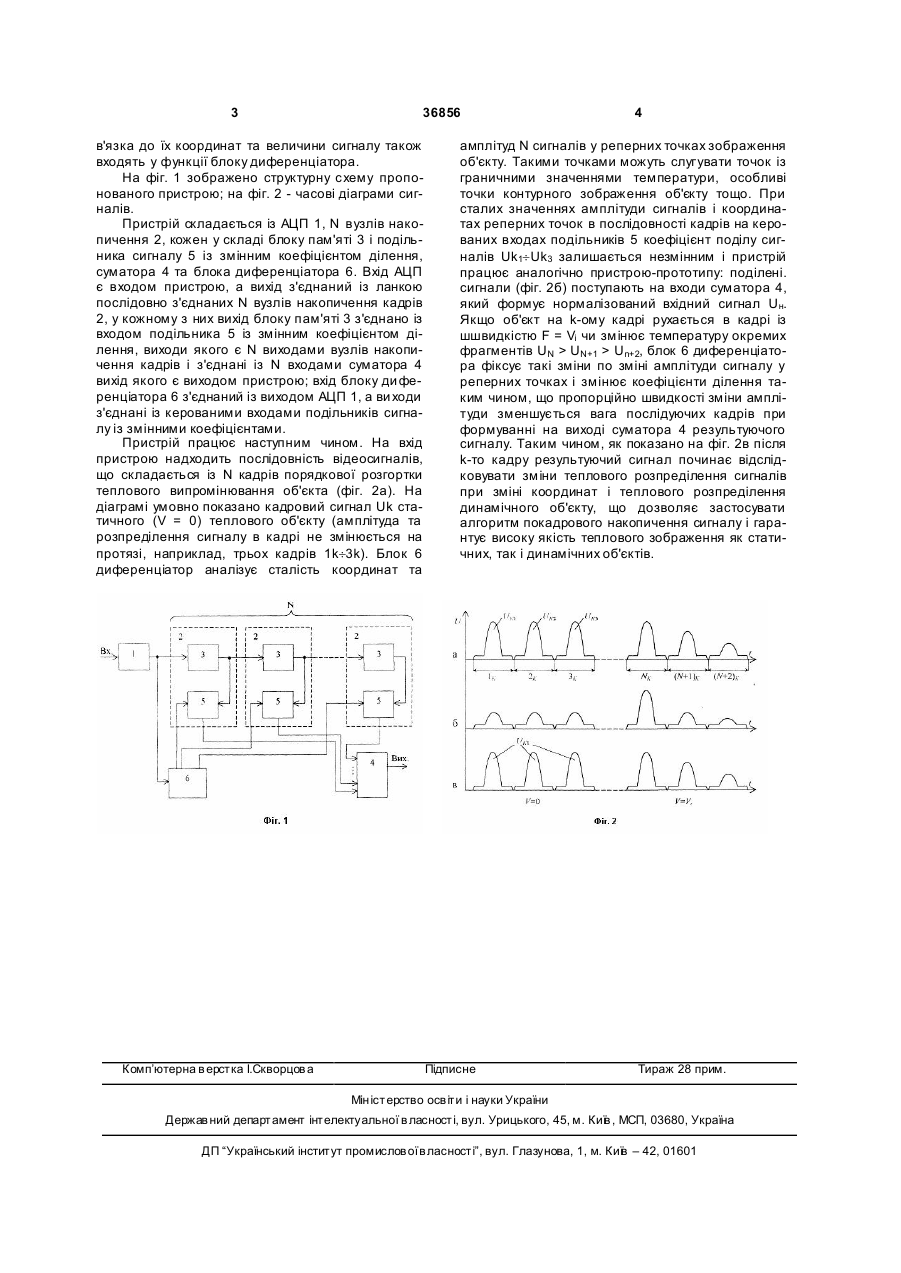

Пристрій формування тепловізійного зображення, що містить аналого-цифровий перетворювач, вхід якого є входом пристрою, N послідовно з'єднаних вузлів накопичення кадрів, у склад кожного з них входить блок пам'яті, вхід якого є вхо 3 36856 в'язка до їх координат та величини сигналу також входять у функції блоку диференціатора. На фіг. 1 зображено структурну схему пропонованого пристрою; на фіг. 2 - часові діаграми сигналів. Пристрій складається із АЦП 1, N вузлів накопичення 2, кожен у складі блоку пам'яті 3 і подільника сигналу 5 із змінним коефіцієнтом ділення, суматора 4 та блока диференціатора 6. Вхід АЦП є входом пристрою, а вихід з'єднаний із ланкою послідовно з'єднаних N вузлів накопичення кадрів 2, у кожному з них вихід блоку пам'яті 3 з'єднано із входом подільника 5 із змінним коефіцієнтом ділення, виходи якого є N виходами вузлів накопичення кадрів і з'єднані із N входами суматора 4 вихід якого є виходом пристрою; вхід блоку ди ференціатора 6 з'єднаний із виходом АЦП 1, а ви ходи з'єднані із керованими входами подільників сигналу із змінними коефіцієнтами. Пристрій працює наступним чином. На вхід пристрою надходить послідовність відеосигналів, що складається із N кадрів порядкової розгортки теплового випромінювання об'єкта (фіг. 2а). На діаграмі умовно показано кадровий сигнал Uk статичного (V = 0) теплового об'єкту (амплітуда та розпреділення сигналу в кадрі не змінюється на протязі, наприклад, трьох кадрів 1k¸3k). Блок 6 диференціатор аналізує сталість координат та Комп’ютерна в ерстка І.Скворцов а 4 амплітуд N сигналів у реперних точках зображення об'єкту. Такими точками можуть слугувати точок із граничними значеннями температури, особливі точки контурного зображення об'єкту тощо. При сталих значеннях амплітуди сигналів і координатах реперних точок в послідовності кадрів на керованих входах подільників 5 коефіцієнт поділу сигналів Uk1¸Uk3 залишається незмінним і пристрій працює аналогічно пристрою-прототипу: поділені. сигнали (фіг. 2б) поступають на входи суматора 4, який формує нормалізований вхідний сигнал Uн. Якщо об'єкт на k-oму кадрі рухається в кадрі із шшвидкістю F = Vi чи змінює температуру окремих фрагментів UN > UN+1 > Un+2, блок 6 диференціатора фіксує такі зміни по зміні амплітуди сигналу у реперних точках і змінює коефіцієнти ділення таким чином, що пропорційно швидкості зміни амплітуди зменшується вага послідуючих кадрів при формуванні на виході суматора 4 результуючого сигналу. Таким чином, як показано на фіг. 2в після k-то кадру результуючий сигнал починає відслідковувати зміни теплового розпреділення сигналів при зміні координат і теплового розпреділення динамічного об'єкту, що дозволяє застосувати алгоритм покадрового накопичення сигналу і гарантує високу якість теплового зображення як статичних, так і динамічних об'єктів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
