Пристрій для контролю і регулювання рівня суспензії у ванні вакуум-фільтра

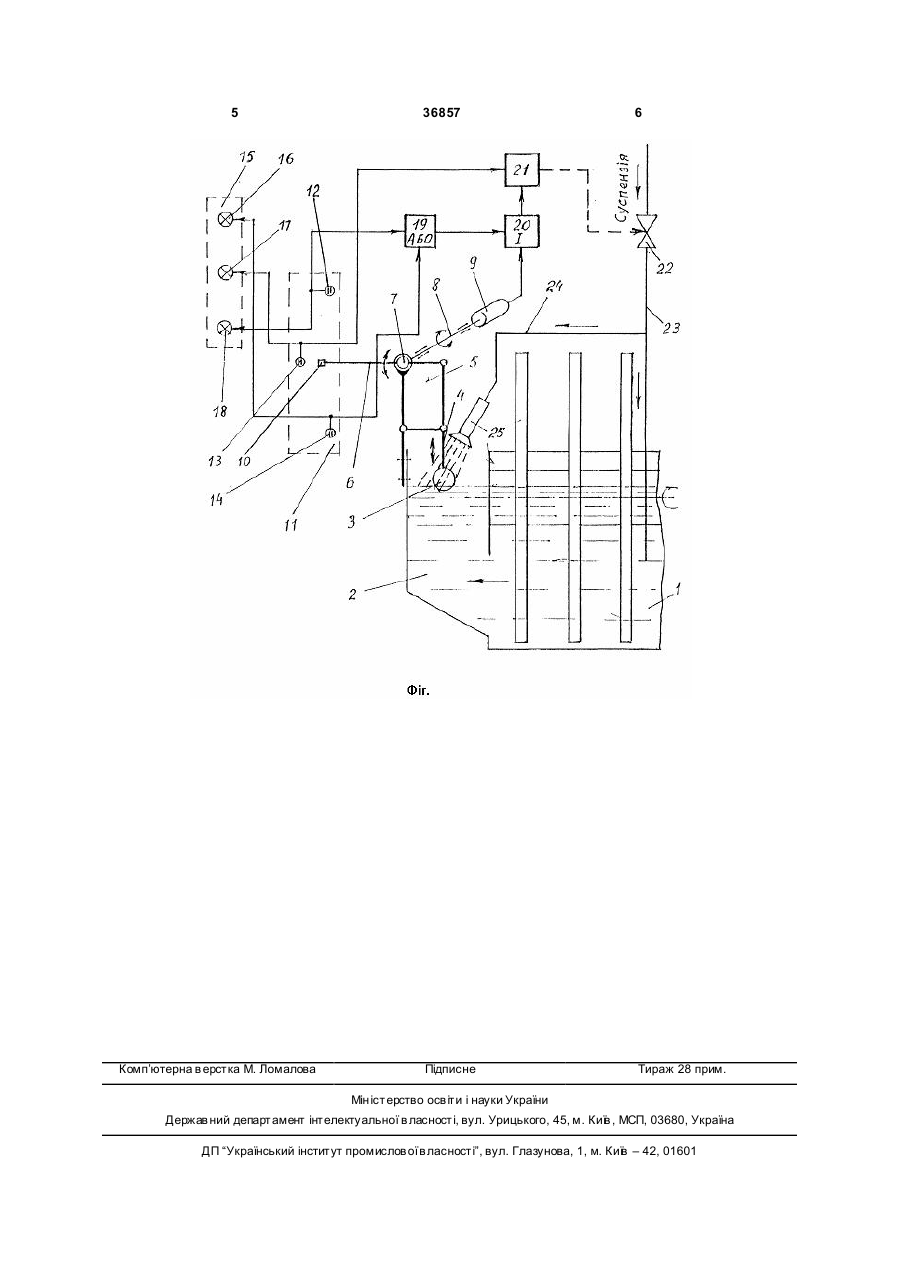

Пристрій для контролю і регулювання рівня суспензії у ванні вакуум-фільтра, що містить чутливий елемент, наприклад поплавок, шток якого за допомогою важільної системи зв'язаний з закріпленою на осі кулісою, яка є перетворювачем вертикального переміщення поплавка в обертальний рух вала датчика кута повороту, зв'язаного з віссю куліси, а також постійний магніт, закріплений на U 1 3 36857 Найбільш близьким по технічній сутності до заявленого пристрою є пристрій регулювання рівня суспензії у ванні вакуум-фільтра [SU, а.с. №1196818, G05D9/02, 1985р., Бюл. 45 – прототип], який містить чутливий елемент, наприклад, поплавок, установлений у ванні і безпосередньо зв'язаний штоком з клапаном пневмоперетворювача, який з'єднаний з лінією стиснутого повітря і мембранним виконавчим механізмом, з'єднаним з дроселюючою заслінкою, установленою на лінії подачі суспензії у вакуум-фільтр. Поплавок виконаний у вигляді тіла обертання і містить змивні патрубки, установлені тангенціально до його поверхні. На штоці поплавка установлений датчик аварійного рівня, контролюючий граничний рівень суспензії у ванні і з'єднаний з блоком сигналізації. Недоліком цього пристрою є те, що його установка безпосередньо у ванні вакуум-фільтра в умовах агресивного середовища і динаміки суспензії зменшує працездатність. Через утворення на поверхні суспензії щільної фази піни поплавок не може показувати точний рівень суспензії, у зв'язку з чим необхідне постійне обмивання поплавка від прилиплих частинок вугілля. В основу корисної моделі поставлене завдання підтримання стабільної роботи вакуум-фільтра, товщини і вологості відфільтрованого осадка і, як наслідок, підвищення ефективності роботи вакуумфільтра в цілому. Поставлене завдання вирішене за рахунок додаткового введення до складу пристрою датчика середнього рівня, датчика кута повороту і логічних елементів АБО та І і їх зв'язків з відомими елементами та пристроями. На кресленні (Фіг.) наведена схема запропонованого пристрою. Пристрій містить ванну вакуум-фільтра 1, додаткову вимірювальну ємність 2, чутливий елемент 3, наприклад, поплавок, шток 4 якого за допомогою важільної системи 5 зв'язаний з кулісою 6, закріпленою на осі 7. Куліса є перетворювачем вертикального переміщення поплавка в обертальний рух вала 8 датчика кута повороту 9. На другому кінці куліси закріплений постійний магніт 10, впливаючий на розташовані на панелі 11 датчики нижнього 12, середнього 13 і верхнього 14 рівнів суспензії в ванні. Перші виходи датчиків зв'язані з блоком дискретної сигналізації 15 і лампами 16, 17 або 18, а другі ви ходи датчиків рівня спільно з виходом датчика кута повороту 9 через логічні елементи АБО 19 та логічний елемент І 20 з'єднані зі входом регулятора навантаження 21, виконавчий механізм якого зв'язаний з дроселюючою заслінкою 22 на трубопроводі 23 подачі суспензії у ванну вакуумфільтра. Пристрій працює наступним чином. Суспензія через дроселюючий орган 22 по трубопроводу 23 надходить до ванни вакуумфільтра 1 і далі через вікно в стінці - у вимірювальну ємність 2. Контроль рівня у вимірювальній 4 ємності проводиться поплавком 3, шток 4 якого через важільну систему 5 зв'язаний з кулісою 6, закріпленою на осі 7. Куліса є перетворювачем вертикального переміщення поплавка при зміні рівня суспензії у вимірювальній ємності в обертальний рух вала 8 датчика (наприклад, сельсиндатчика) повороту куліси 9. Вал 8 жорстко з'єднаний з віссю 7. На другому кінці куліси закріплений постійний магніт 10, який при повороті куліси впливає на розміщені на панелі 11 датчики (наприклад, геркони) нижнього 12, середнього 13 і верхнього 14 рівнів суспензії у вимірювальній ємності (ванні). Сигнали з герконів надходять на блок дискретної сигналізації 15 і вмикають лампи (світлодіоди) 16, 17, або 18 відповідно до рівня суспензії у вимірювальній ємності (ванні) і замкненим герконом. Одночасно сигнали з датчиків нижнього 12 і верхнього 14 рівнів надходять до логічного елемента АБО 19. Ви хідні сигнали з логічного елемента АБО 19 і датчика 9 кута повороту куліси надходять до логічного елемента І 20, який виробляє сигнал на ввімкнення регулятора навантаження 21. Виконавчий механізм регулятора навантаження, з урахуванням напряму обертання, повертає дроселюючу заслінку 22 на трубопроводі подачі суспензії у ванну вакуум-фільтра в напрямі відпрацювання середнього рівня суспензії у вимірювальній ємності (ванні), збільшуючи або зменшуючи надходження суспензії у ванну вакуумфільтра. При появі середнього рівня суспензії у ванні вакуум-фільтра спрацьовує датчик 13 і вимикає регулятор навантаження 21. Дроселююча заслінка 22 фіксується в цьому положенні, пропускаючи по трубопроводу кількість суспензії, яка необхідна для підтримання середнього рівня суспензії у ванні. Збільшення або зменшення рівня суспензії у ванні вакуум-фільтра, яке виникає як випадкове збурення, пристрій аналогічно відпрацьовує, повертаючи рівень суспензії у ванні в середній робочий стан і підтримуючи стабільні умови для роботи вакуум-фільтра. Для підтримання поплавка у працездатному стані проводиться розрідження суспензії у вимірювальній ємності рідиною, яка відбирається з трубопроводу 23 подачі суспензії у ванну вакуумфільтра і по трубопроводу 24 подається на розпилювач 25, запобігаючи утворенню щільної фази піни у вимірювальній ємності та її налипання на поверхню поплавка. Таким чином, додаткове введення, порівняно з відомими технічними рішеннями, до складу пристрою для контролю рівня суспензії в ванні вакуумфільтра датчика середнього рівня, датчика кута повороту, логічних елементів АБО та І дозволяє стабілізувати подачу суспензії в ванну і її рівень в ванні, і, як наслідок, підтримувати незмінними швидкість обертання дисків і товщину відфільтрованого осадка на секторах дисків, а також підвищити ефективність роботи вакуум-фільтра в цілому. 5 Комп’ютерна в ерстка М. Ломалова 36857 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
