Пускорегулюючий пристрій для люмінесцентних ламп
Номер патенту: 36928
Опубліковано: 16.04.2001
Автори: Брезінський Володимир Георгійович, Намітоков Кемаль Кадирович, Кравченко Юрій Петрович, Аветісов Генадій Ернстович
Текст

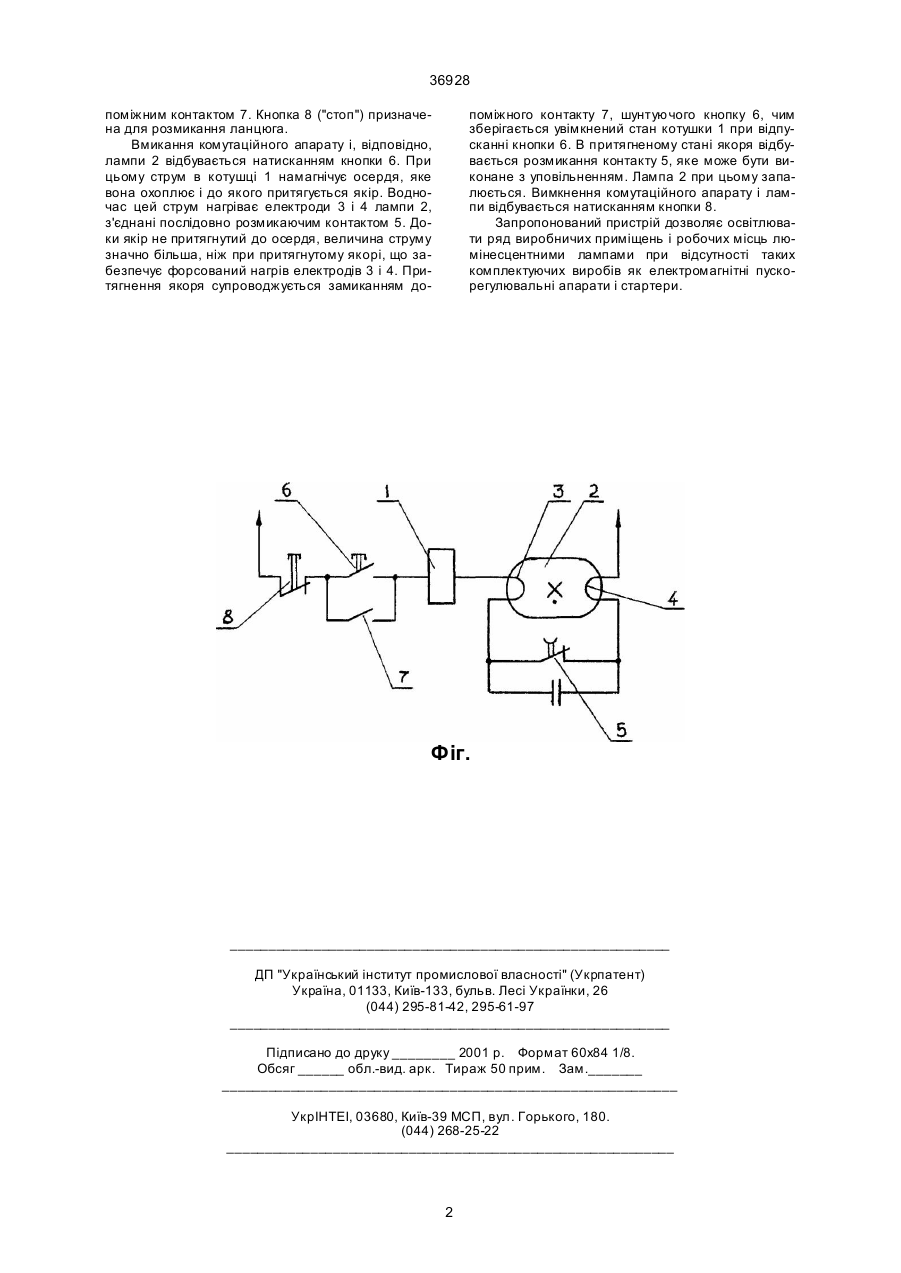

Пускорегулюючий пристрій для люмінесцентних ламп, в якому як дросель застосована обмотка електротехнічного обладнання, що вмикається одночасно з лампою, відмінний тим, що вищезгаданою обмоткою є котушка комутаційного апарату, а на елементах комутаційного апарату, що несуть допоміжні контакти, встановлений розмикаючий контакт, увімкнений в ланцюг розжарювання електродів лампи. (19) (21) 2000021114 (22) 25.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Брезінський Володимир Георгійович, Аветісов Генадій Ернстович, Кравченко Юрій Петрович, Намітоков Кемаль Кадирович (73) Закрите акціонерне товариство "ТЕКАУТ", Харківська державна академія міського господарства 36928 поміжним контактом 7. Кнопка 8 ("стоп") призначена для розмикання ланцюга. Вмикання комутаційного апарату і, відповідно, лампи 2 відбувається натисканням кнопки 6. При цьому струм в котушці 1 намагнічує осердя, яке вона охоплює і до якого притягується якір. Водночас цей струм нагріває електроди 3 і 4 лампи 2, з'єднані послідовно розмикаючим контактом 5. Доки якір не притягнутий до осердя, величина струму значно більша, ніж при притягнутому якорі, що забезпечує форсований нагрів електродів 3 і 4. Притягнення якоря супроводжується замиканням до поміжного контакту 7, шунтуючого кнопку 6, чим зберігається увімкнений стан котушки 1 при відпусканні кнопки 6. В притягненому стані якоря відбувається розмикання контакту 5, яке може бути виконане з уповільненням. Лампа 2 при цьому запалюється. Вимкнення комутаційного апарату і лампи відбувається натисканням кнопки 8. Запропонований пристрій дозволяє освітлювати ряд виробничих приміщень і робочих місць люмінесцентними лампами при відсутності таких комплектуючих виробів як електромагнітні пускорегулювальні апарати і стартери. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюStarting-regulating device for luminescent lamps
Автори англійськоюBrezinskyi Volodymyr Heorhiiovych, Avetisov Henadii Ernstovych, Kravchenko Yurii Petrovych, Namitokov Kemal Kadyrovych
Назва патенту російськоюПускорегулирующее устройство для люминесцентных ламп
Автори російськоюБрезинский Владимир Георгиевич, Аветисов Геннадий Эрнстович, Кравченко Юрий Петрович, Намитоков Кемаль Кадырович
МПК / Мітки
МПК: H05B 41/00
Мітки: ламп, люмінесцентних, пристрій, пускорегулюючий
