Стартер для люмінесцентних ламп

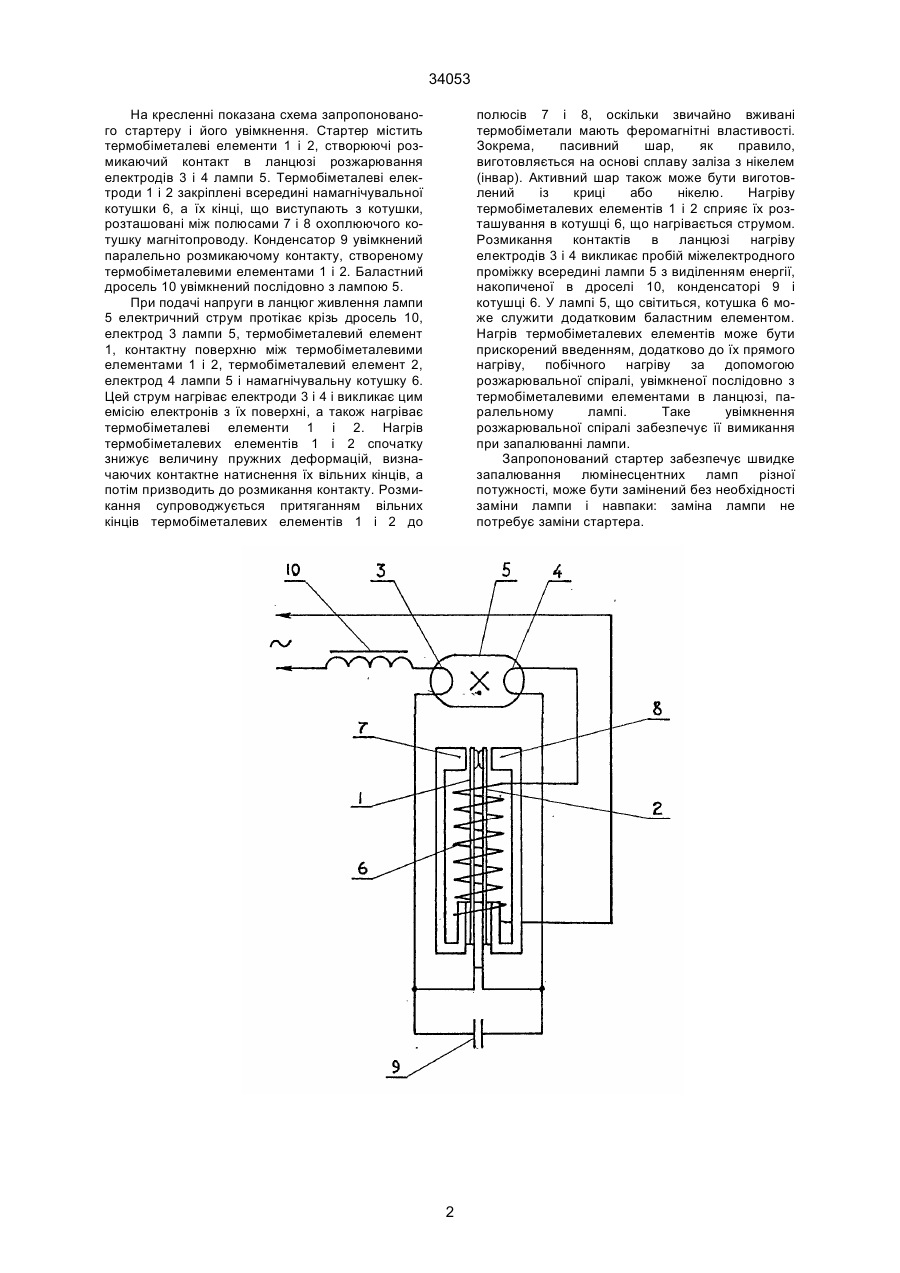

Стартер для люмінесцентних ламп, що містить термобіметалеві елементи, створюючі розмикаючий контакт в ланцюзі нагріву електродів люмінесцентної лампи, який відрізняється тим, що термобіметалеві елементи розташовані поза лампою, закріплені всередині увімкненої послідовно з лампою намагнічувальної котушки, спрямовані один до одного активними шарами, а їх вільні кінці виступають з котушки і спрямовані пасивними шарами до полюсів охоплюючого котушку магнітопроводу. (19) (21) 99052818 (22) 21.05.1999 (24) 15.02.2001 (46) 15.02.2001, Бюл. №1, 2001р (72) Брезінський Володимир Георгійович, Аветісов Генадій Ернстович, Намітоков Кемаль Кадирович (73) ) Закрите акціонерне товариство "ТЕК-АУТ", Харківська державна академія міського господарства 34053 На кресленні показана схема запропонованого стартеру і його увімкнення. Стартер містить термобіметалеві елементи 1 і 2, створюючі розмикаючий контакт в ланцюзі розжарювання електродів 3 і 4 лампи 5. Термобіметалеві електроди 1 і 2 закріплені всередині намагнічувальної котушки 6, а їх кінці, що виступають з котушки, розташовані між полюсами 7 і 8 охоплюючого котушку магнітопроводу. Конденсатор 9 увімкнений паралельно розмикаючому контакту, створеному термобіметалевими елементами 1 і 2. Баластний дросель 10 увімкнений послідовно з лампою 5. При подачі напруги в ланцюг живлення лампи 5 електричний струм протікає крізь дросель 10, електрод 3 лампи 5, термобіметалевий елемент 1, контактну поверхню між термобіметалевими елементами 1 і 2, термобіметалевий елемент 2, електрод 4 лампи 5 і намагнічувальну котушку 6. Цей струм нагріває електроди 3 і 4 і викликає цим емісію електронів з їх поверхні, а також нагріває термобіметалеві елементи 1 і 2. Нагрів термобіметалевих елементів 1 і 2 спочатку знижує величину пружних деформацій, визначаючих контактне натиснення їх вільних кінців, а потім призводить до розмикання контакту. Розмикання супроводжується притяганням вільних кінців термобіметалевих елементів 1 і 2 до полюсів 7 і 8, оскільки звичайно вживані термобіметали мають феромагнітні властивості. Зокрема, пасивний шар, як правило, виготовляється на основі сплаву заліза з нікелем (інвар). Активний шар також може бути виготовлений із криці або нікелю. Нагріву термобіметалевих елементів 1 і 2 сприяє їх розташування в котушці 6, що нагрівається струмом. Розмикання контактів в ланцюзі нагріву електродів 3 і 4 викликає пробій міжелектродного проміжку всередині лампи 5 з виділенням енергії, накопиченої в дроселі 10, конденсаторі 9 і котушці 6. У лампі 5, що світиться, котушка 6 може служити додатковим баластним елементом. Нагрів термобіметалевих елементів може бути прискорений введенням, додатково до їх прямого нагріву, побічного нагріву за допомогою розжарювальної спіралі, увімкненої послідовно з термобіметалевими елементами в ланцюзі, паралельному лампі. Таке увімкнення розжарювальної спіралі забезпечує її вимикання при запалюванні лампи. Запропонований стартер забезпечує швидке запалювання люмінесцентних ламп різної потужності, може бути замінений без необхідності заміни лампи і навпаки: заміна лампи не потребує заміни стартера. 2 34053 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
