Пристрій контролю електронних регуляторів газотурбінного двигуна
Номер патенту: 36951
Опубліковано: 10.11.2008
Автори: Дедіщев Микола Миколайович, Петренко Микола Олександрович
Формула / Реферат
Пристрій контролю електронних регуляторів газотурбінного двигуна, що містить джерело живлення, комутатор, індикатори, який відрізняється тим, що він оснащений імітаторами вхідних параметрів, входи яких з'єднані з джерелом живлення, перший вихід кожного імітатора з'єднаний із входом відповідного індикатора, другі виходи імітаторів через комутатор паралельно підключені до входів регулятора; імітаторами органів керування електронним регулятором, входи яких з'єднані з джерелом живлення, а вихід підключений на вхід регулятора; імітаторами виконавчих механізмів двигуна і сигналізаторами, підключеними до виходів регулятора; крім того, джерело живлення підключене до входу регулятора.
Текст

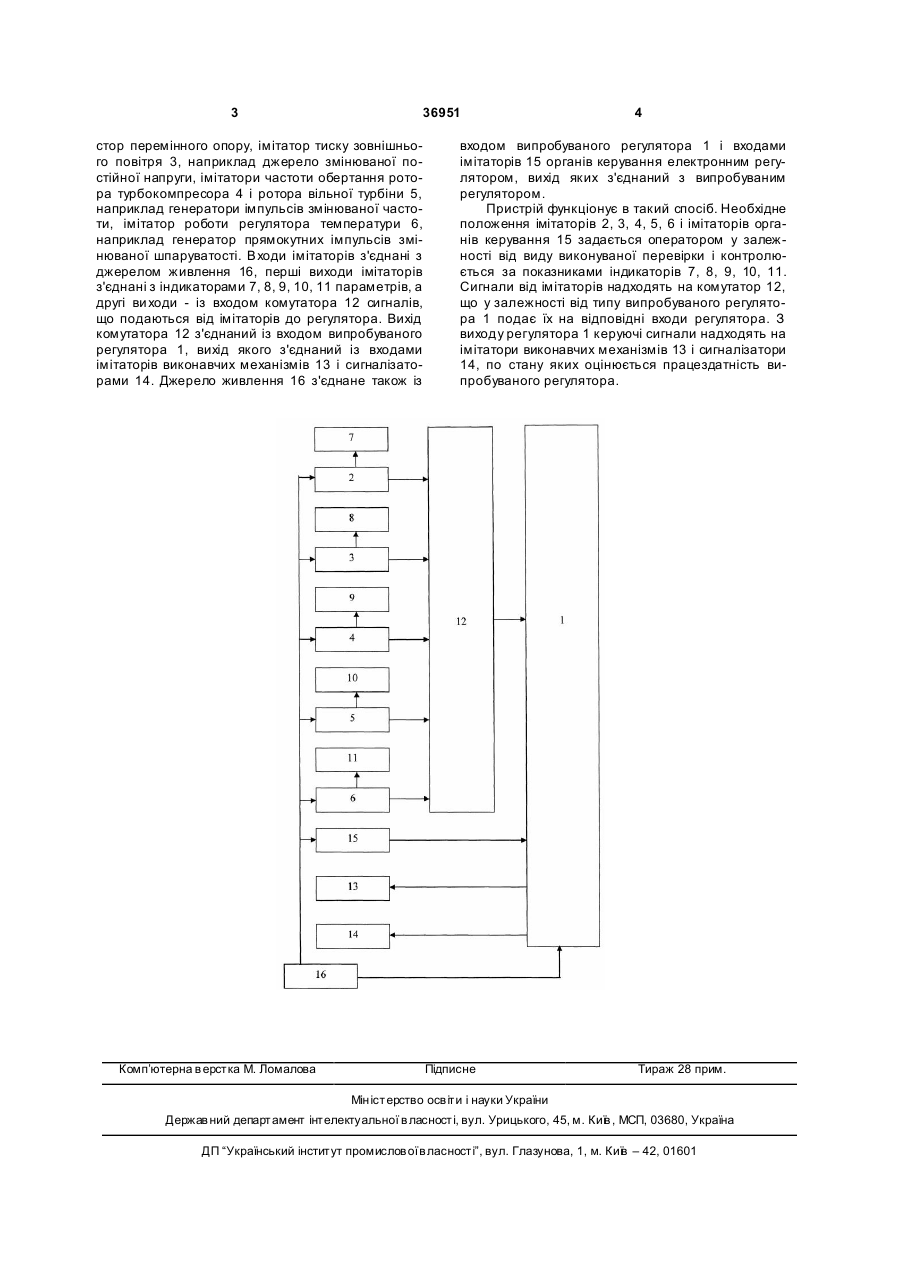

Пристрій контролю електронних регуляторів газотурбінного двигуна, що містить джерело живлення, комутатор, індикатори, який відрізняється тим, що він оснащений імітаторами вхідних пара 3 36951 стор перемінного опору, імітатор тиску зовнішнього повітря 3, наприклад джерело змінюваної постійної напруги, імітатори частоти обертання ротора турбокомпресора 4 і ротора вільної турбіни 5, наприклад генератори імпульсів змінюваної частоти, імітатор роботи регулятора температури 6, наприклад генератор прямокутних імпульсів змінюваної шпаруватості. Входи імітаторів з'єднані з джерелом живлення 16, перші виходи імітаторів з'єднані з індикаторами 7, 8, 9, 10, 11 параметрів, а другі ви ходи - із входом комутатора 12 сигналів, що подаються від імітаторів до регулятора. Вихід комутатора 12 з'єднаний із входом випробуваного регулятора 1, вихід якого з'єднаний із входами імітаторів виконавчих механізмів 13 і сигналізаторами 14. Джерело живлення 16 з'єднане також із Комп’ютерна в ерстка М. Ломалова 4 входом випробуваного регулятора 1 і входами імітаторів 15 органів керування електронним регулятором, вихід яких з'єднаний з випробуваним регулятором. Пристрій функціонує в такий спосіб. Необхідне положення імітаторів 2, 3, 4, 5, 6 і імітаторів органів керування 15 задається оператором у залежності від виду виконуваної перевірки і контролюється за показниками індикаторів 7, 8, 9, 10, 11. Сигнали від імітаторів надходять на комутатор 12, що у залежності від типу випробуваного регулятора 1 подає їх на відповідні входи регулятора. З виходу регулятора 1 керуючі сигнали надходять на імітатори виконавчих механізмів 13 і сигналізатори 14, по стану яких оцінюється працездатність випробуваного регулятора. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of electronic controllers of gas-turbine engine
Автори англійськоюPetrenko Mykola Oleksandrovych, Dedischev Mykola Mykolaiovych
Назва патенту російськоюУстройство контроля электронных регуляторов газотурбинного двигателя
Автори російськоюПетренко Николай Александрович, Дедищев Николай Николаевич
МПК / Мітки
МПК: G01M 15/00
Мітки: газотурбінного, контролю, двигуна, електронних, регуляторів, пристрій
Код посилання
<a href="https://ua.patents.su/2-36951-pristrijj-kontrolyu-elektronnikh-regulyatoriv-gazoturbinnogo-dviguna.html" target="_blank" rel="follow" title="База патентів України">Пристрій контролю електронних регуляторів газотурбінного двигуна</a>
Пристрій контролю і захисту газотурбінного двигуна
Номер патенту: 11741
Опубліковано: 16.01.2006
Автори: Симонов Володимир Федорович, Чернявська Віта Віталіївна, Субота Анатолій Максимович
МПК: F01D 21/00
Мітки: захисту, контролю, газотурбінного, двигуна, пристрій
Формула / Реферат:
Пристрій контролю і захисту газотурбінного двигуна, котрий містить датчики вимірювання частоти обертання роторів високого і низького тиску, формувачі сигналу їх різниці, який відрізняється тим, що він містить кінцевий канал і два ідентичних вимірювальних канали, кожний з яких містить датчик частоти обертання, вихід якого з'єднаний з одним з п'яти входів першої системи АБО-1, вихід якої через подільник і лічильник з'єднаний з одним з п'яти...
Система контролю параметрів газотурбінного двигуна
Номер патенту: 33516
Опубліковано: 17.12.2001
Автор: БЕЗСЧАСТНИЙ Василь Олексійович
МПК: F02C 9/28, G06F 11/273
Мітки: система, параметрів, контролю, двигуна, газотурбінного
Формула / Реферат:
Система контролю параметрів газотурбінного двигуна, яка містить послідовно з'єднані блок нормалізаторів, комутатор, аналого-цифровий перетворювач та операційний блок, яка відрізняється тим, що додатково введені блок контролю вхідних ланцюгів, блок еталонів, другий комутатор та блок узгодження, вхід якого з'єднано з входом системи, а вихід - через другий комутатор з'єднано із входом блока нормалізаторів, окрім того, вихід блока узгодження...
Пристрій для контролю температури газів газотурбінного двигуна
Номер патенту: 18457
Опубліковано: 25.12.1997
Автор: Михайленко Володимир Іванович
МПК: G01K 7/02
Мітки: контролю, пристрій, газів, двигуна, газотурбінного, температури
Формула / Реферат:
Устройство для контроля температуры газов газотурбинного двигателя, содержащее термоэлектрический преобразователь, последовательно соединенные первый элемент И-НЕ, элемент ИЛИ-НЕ и первый элемент И, второй вход которого подключен к выходу второго элемента И-НЕ, усилитель сигнала, состоящий из последовательно соединенных модулятора, усилителя переменного тока и демодулятора, выход которого подключен к первому входу компаратора, второй вход...
Система управління та контролю параметрів газотурбінного двигуна
Номер патенту: 38854
Опубліковано: 15.08.2003
Автори: БЕЗСЧАСТНИЙ Василь Олексійович, Ісак Омелян Гаврилович
МПК: F02C 9/28
Мітки: управління, параметрів, двигуна, система, контролю, газотурбінного
Формула / Реферат:
Система управління та контролю параметрів газотурбінного двигуна, яка містить блок сигналізаторів, з'єднаний з блоком управління переналагодженням, блоком формування відмови, блоком n - входових елементів І, вихід якого через блок зв'язку з виконавчими елементами та блок формувачів установки з'єднаний з блоком сигналів дозволу, вихід блока контролю з'єднаний з блоком сигналізаторів, блоком елементів І та елементом АБО, вихід якого з'єднаний з...
Пристрій для контролю температури газів газотурбінного двигуна
Номер патенту: 4821
Опубліковано: 28.12.1994
Автори: Савчук Анатолій Константинович, Михайленко Володимир Іванович, Клокун Володимир Іванович
МПК: F01D 25/00, G01K 7/02, H03M 1/00
Мітки: температури, двигуна, контролю, пристрій, газотурбінного, газів
Формула / Реферат:
Устройство для контроля температуры газов газотурбинного двигателя, содержащее термоэлектрический преобразователь, усилитель сигнала, состоящий из последовательно включенных модулятора, усилителя переменного тока и демодулятора, парафазный генератор, первый выход которого соединен с управляющими входами демодулятора и модулятора, первый вход которого соединен с выводами термоэлектрического преобразователя, второй вход подключен к выходу...
