Спосіб формоутворення чашкоподібних та тарілчастих об’єктів з листового матеріалу

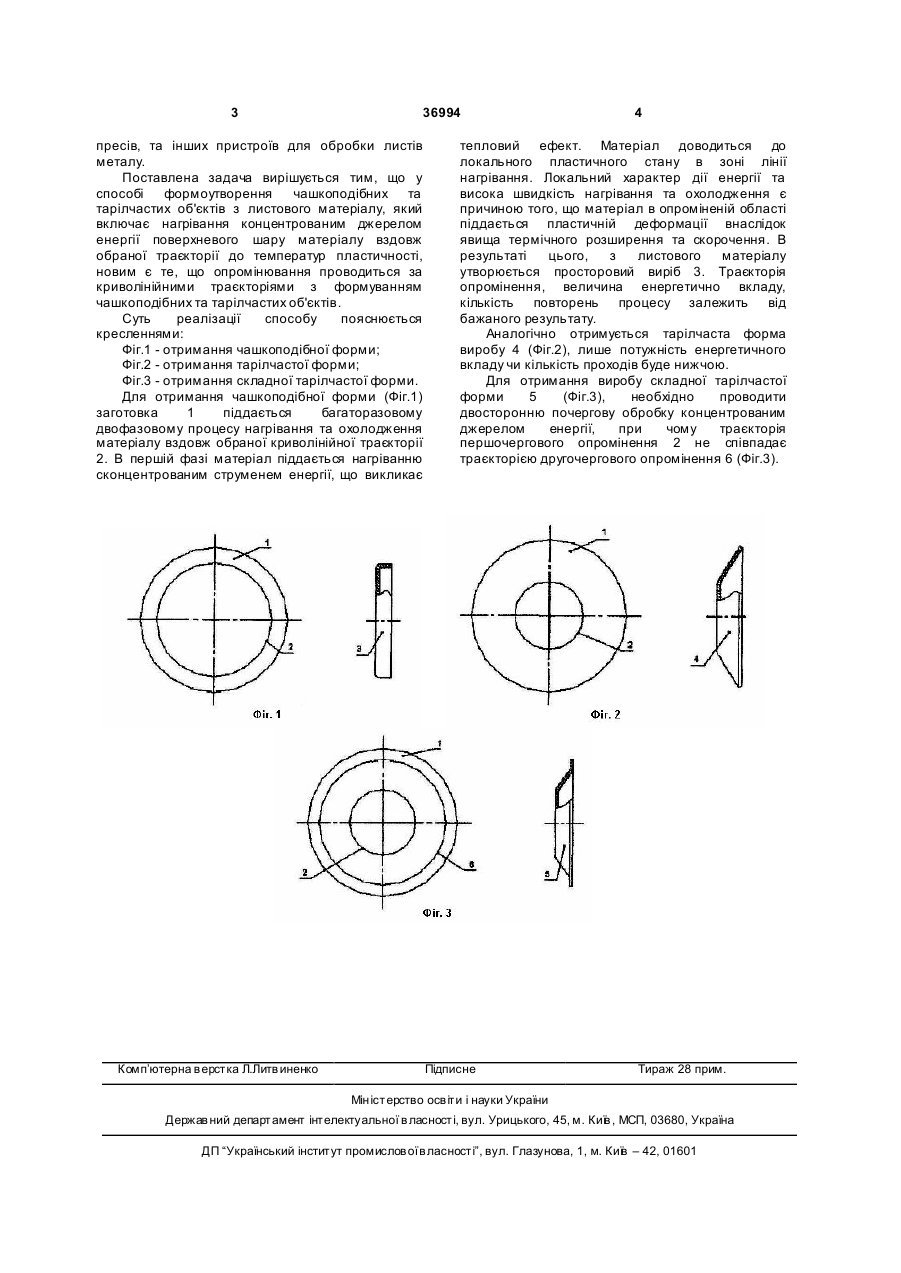

Спосіб формоутворення чашкоподібних та тарілчастих об'єктів з листового матеріалу, який включає нагрівання концентрованим джерелом енергії поверхневого шару матеріалу вздовж вибраної траєкторії до температур пластичності, який відрізняється тим, що опромінювання проводиться за криволінійними траєкторіями з формуванням чашкоподібних та тарілчастих об'єктів. (19) (21) u200807982 (22) 12.06.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) КАГЛЯК ОЛЕКСІЙ ДМИТРОВИЧ, U A, ГОЛОВКО ЛЕОНІД ФЕДОРОВИЧ, UA, ГОНЧАРУК ОЛЕКСІЙ ОЛЕКСАНДРОВИЧ, U A, КОВАЛЕНКО ВОЛОДИМИР СЕРГІЙОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 36994 пресів, та інших пристроїв для обробки листів металу. Поставлена задача вирішується тим, що у способі формоутворення чашкоподібних та тарілчастих об'єктів з листового матеріалу, який включає нагрівання концентрованим джерелом енергії поверхневого шару матеріалу вздовж обраної траєкторії до температур пластичності, новим є те, що опромінювання проводиться за криволінійними траєкторіями з формуванням чашкоподібних та тарілчастих об'єктів. Суть реалізації способу пояснюється кресленнями: Фіг.1 - отримання чашкоподібної форми; Фіг.2 - отримання тарілчастої форми; Фіг.3 - отримання складної тарілчастої форми. Для отримання чашкоподібної форми (Фіг.1) заготовка 1 піддається багаторазовому двофазовому процесу нагрівання та охолодження матеріалу вздовж обраної криволінійної траєкторії 2. В першій фазі матеріал піддається нагріванню сконцентрованим струменем енергії, що викликає Комп’ютерна в ерстка Л.Литв иненко 4 тепловий ефект. Матеріал доводиться до локального пластичного стану в зоні лінії нагрівання. Локальний характер дії енергії та висока швидкість нагрівання та охолодження є причиною того, що матеріал в опроміненій області піддається пластичній деформації внаслідок явища термічного розширення та скорочення. В результаті цього, з листового матеріалу утворюється просторовий виріб 3. Траєкторія опромінення, величина енергетично вкладу, кількість повторень процесу залежить від бажаного результату. Аналогічно отримується тарілчаста форма виробу 4 (Фіг.2), лише потужність енергетичного вкладу чи кількість проходів буде нижчою. Для отримання виробу складної тарілчастої форми 5 (Фіг.3), необхідно проводити двосторонню почергову обробку концентрованим джерелом енергії, при чому траєкторія першочергового опромінення 2 не співпадає траєкторією другочергового опромінення 6 (Фіг.3). Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
