Пристрій для визначення адгезійної міцності покриття
Номер патенту: 36993
Опубліковано: 10.11.2008
Автори: Єлагін Георгій Іванович, Ковальов Андрій Іванович, Кришталь Микола Андрійович
Формула / Реферат
Пристрій для визначення адгезійної міцності покриття, який містить реєструючий пристрій, дві пластини, що затискають зразок, з яких нижня пластина має штуцер для подавання робочого середовища через отвір у підкладці на межу розділу підкладки та покриття, який відрізняється тим, що пристрій додатково має манометр, верхня пластина виконана у вигляді рамки, а нижня пластина має ущільнення, штуцер з'єднаний з механізмом подачі робочого середовища, за який використовують стиснений газ.
Текст

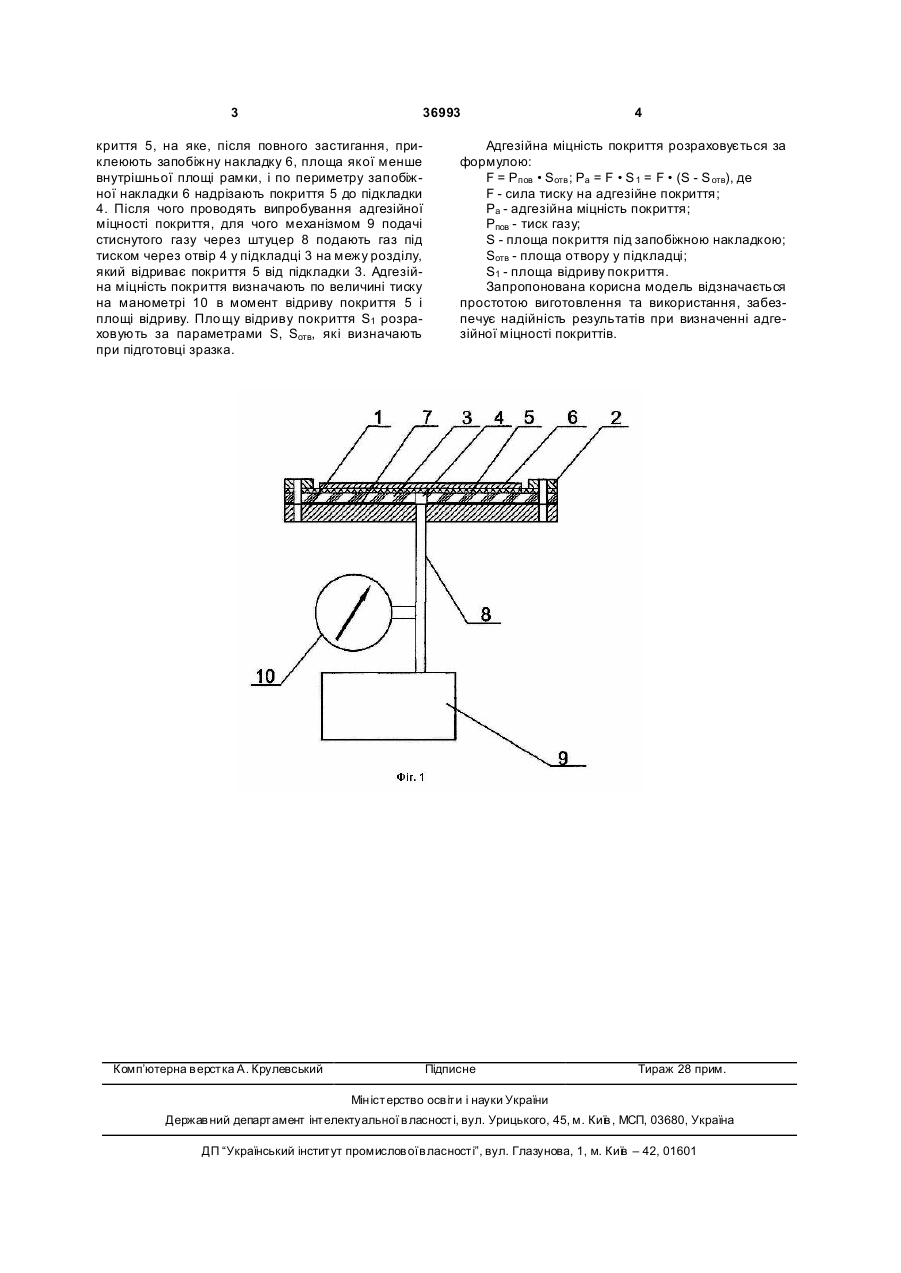

Пристрій для визначення адгезійної міцності 3 36993 криття 5, на яке, після повного застигання, приклеюють запобіжну накладку 6, площа якої менше внутрішньої площі рамки, і по периметру запобіжної накладки 6 надрізають покриття 5 до підкладки 4. Після чого проводять випробування адгезійної міцності покриття, для чого механізмом 9 подачі стиснутого газу через штуцер 8 подають газ під тиском через отвір 4 у підкладці 3 на межу розділу, який відриває покриття 5 від підкладки 3. Адгезійна міцність покриття визначають по величині тиску на манометрі 10 в момент відриву покриття 5 і площі відриву. Пло щу відриву покриття S1 розраховують за параметрами S, Sотв, які визначають при підготовці зразка. Комп’ютерна в ерстка А. Крулевський 4 Адгезійна міцність покриття розраховується за формулою: F = Рпов • Sотв ; Pa = F • S 1 = F • (S - S отв), де F - сила тиску на адгезійне покриття; Pa - адгезійна міцність покриття; Рпов - тиск газу; S - площа покриття під запобіжною накладкою; Sотв - площа отвору у підкладці; S1 - площа відриву покриття. Запропонована корисна модель відзначається простотою виготовлення та використання, забезпечує надійність результатів при визначенні адгезійної міцності покриттів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of adhesive strength of coating
Автори англійськоюKovaliov Andrii Ivanovych, Yelahin Heorhii Ivanovych, Kryshtal Mykola Andriiovych
Назва патенту російськоюУстройство для определения адгезионной прочности покрытия
Автори російськоюКовалев Андрей Иванович, Елагин Георгий Иванович, Крышталь Николай Андреевич
МПК / Мітки
МПК: G01N 19/02
Мітки: міцності, покриття, пристрій, визначення, адгезійної
